Hallo zusammen!
Ich habe einen STL-Datensatz den ich, zur weiterverarbeitung, in CATPart konvertieren möchte. Ich habe eine V5R19SP5 Lizenz bei mir laufen. Ich habe gelesen das ich dafür ein Makro brauche, aber woher kann ich dieses bekommen? Unter Tool/Makros befinden sich bei mir leider keine.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Chin Toka,

eine V5R19SP5 - Lizenz gibt es nicht  , das ist die Programmkonfiguration, die bei dir installiert ist.
Eine Lizenz hat ein Trigramm/Kürzel wie z.B. HD2, MD2, DMO, DSE.

Eine DSE würde dir helfen, die STL-Daten in ein CATPart als Wolke importieren zu können.

Ein Makro "vorinstalliert" gibt es normalerweise nicht. Wenn du da nichts "findest", hat man auch nichts "entwickelt" oder gekauft.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

       tberger@tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja ok, das mit der Programmversion ist schon klar, weiss der teufel was ich mir dabei gedacht habe^^
Zur Lizenz, es ist eine DIC-Lizenz.
Aber es gibt doch diese Makros... die werden ja wohl nicht einfach so vom Himmel gefallen sein oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

nein die haben nette Leute programmiert. Am besten suchst du einfach mal im Programmierboard nach STL etc. und dann lädst du dir dort ein Makro runter und versuchst es

------------------
MFG Daniel

Systeminformation | Inoffizielle CATIA Hilfeseite | CATIA FAQ | Suche | TraceParts (Normteile...) | 3D Content Central (noch mehr Normteile...)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo ChinToka

was eine DIC Licenz alles beinhaltet weiß ich nicht, aber wenn Du das GSD hast such mal nach dem Icon Werkeug zur Flächenbearbeitung.

mfg
me23

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hm, kann ich nicht finden... worunter soll das denn zu finden sein? Part, Generative Shape, Product?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo ChinToka

im Generative Shape Design.

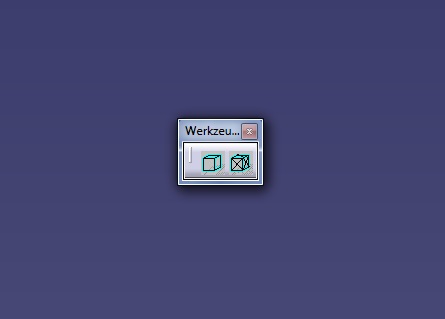

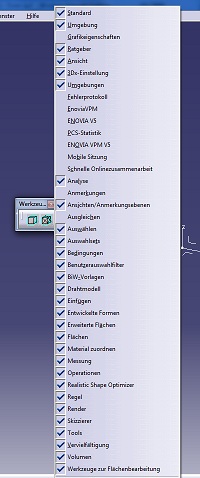

Auf eine Symbolleiste mit der rechten Maustaste, dann geht folgendes Fenster auf.

mfg
me23

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, hat funktioniert... einfügen kann ich es auch. Aber kann ich das jetzt so weiterbearbeiten? Es ist zwar jetzt nicht mehr so als wenn man es als STL im Product einfügt. Es ist auch mit einer Art Kasten umgeben... ich bin verwirrt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die beiden Symbole auf die Me23 hinweist, dienen zur Rohteilerstellung und sind in deinem Falle nicht zu gebrauchen.

lies lieber http://ww3.cad.de/foren/ubb/Forum133/HTML/005245-6.shtml#000000  durch, über den Umweg save as v4.Model (dazu existert in verschiedenen Versionen makros  :zwinker ) und einem Reimport bekommt man lauter kleine Dreiecksflächen.

oder willst du eine 'saubere' Flächen Rückführung?
Dann brauchst du DSE & QSR importierst deine Stl,
analysierst deine Stl nach Krümmungen und baust dementsprechend Netze auf
und erzeugst über diese und der Stl deine Teilflächen...

[Diese Nachricht wurde von Thomas Harmening am 09. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,
Den Beitrag habe ich auch schon gefunden aber ledier steht da so viel drin das ich nur bahnhof verstehe. Ich habe das alles irgendwie nur zu 20% verstanden

Also eine saubere Flächerückführung wäre natürlich das beste.
Was bedeutet DSE und QSR?

Ich bin noch Anfänger mit CATIA.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DSE und QSR sind zwei CATIA Module:
DSE - Digital Shape Editor
QSR - Quick Surface Reconstruction

Axel

------------------
Inoffizielle deutsche CATIA Hilfeseite  Netiquette von cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ah, ok... die Module habe ich zur Verfügung
Wenn mir jemand noch die Prozedur erklären könnte, wäre ich sehr dankbar.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wie macht ihr das, dass ihr beim STL Import in V5 einezelne Dreicke habt und nicht ein grßes Teil mit einem Kasten drum rum?

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Smodo,
in der Antwort von Thomas Harmening gibt es einen Link und wenn du auf diesen Link klickst bekommst du die Erklärungen. Alles klar?!

------------------
MfG Martin
maba-engineering
XING


[Diese Nachricht wurde von Landskronbier am 09. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ja der Umweg über cgr, dann wird das Model aber ziemlich groß und die Dreiecke sind nicht alle gleich groß (gleich große Dreiecke hat der alte STL importer von V4 gmacht, ganau so sollte es in V5 auch aussehen).

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

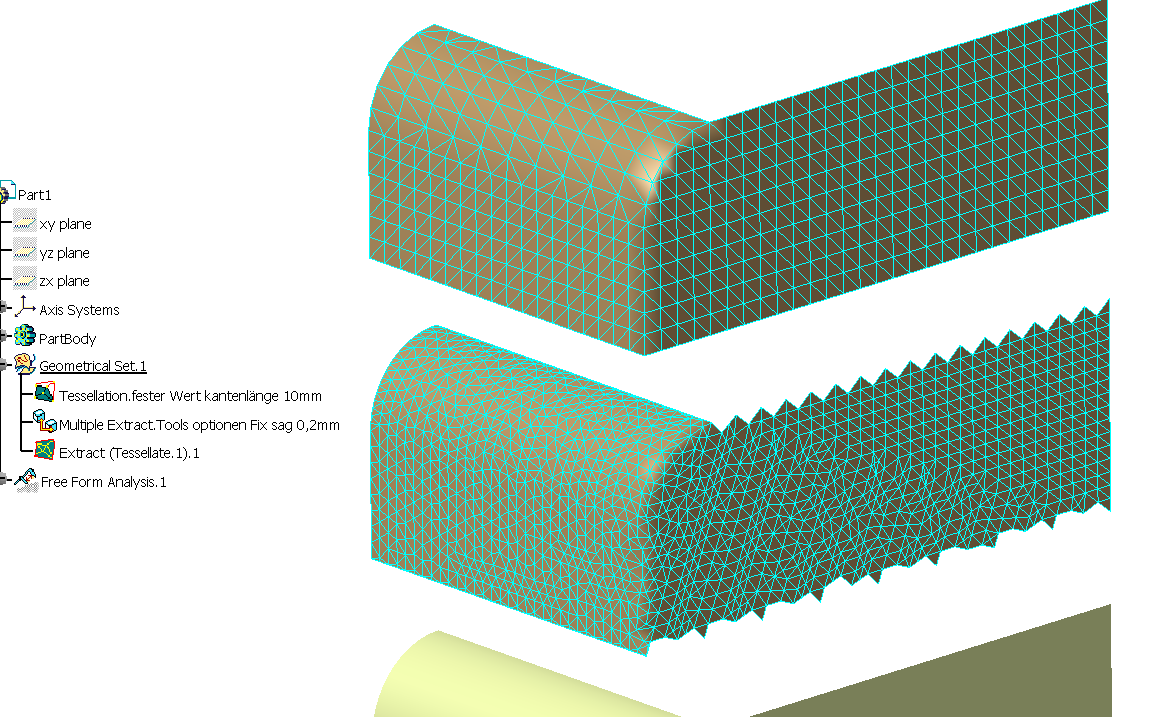

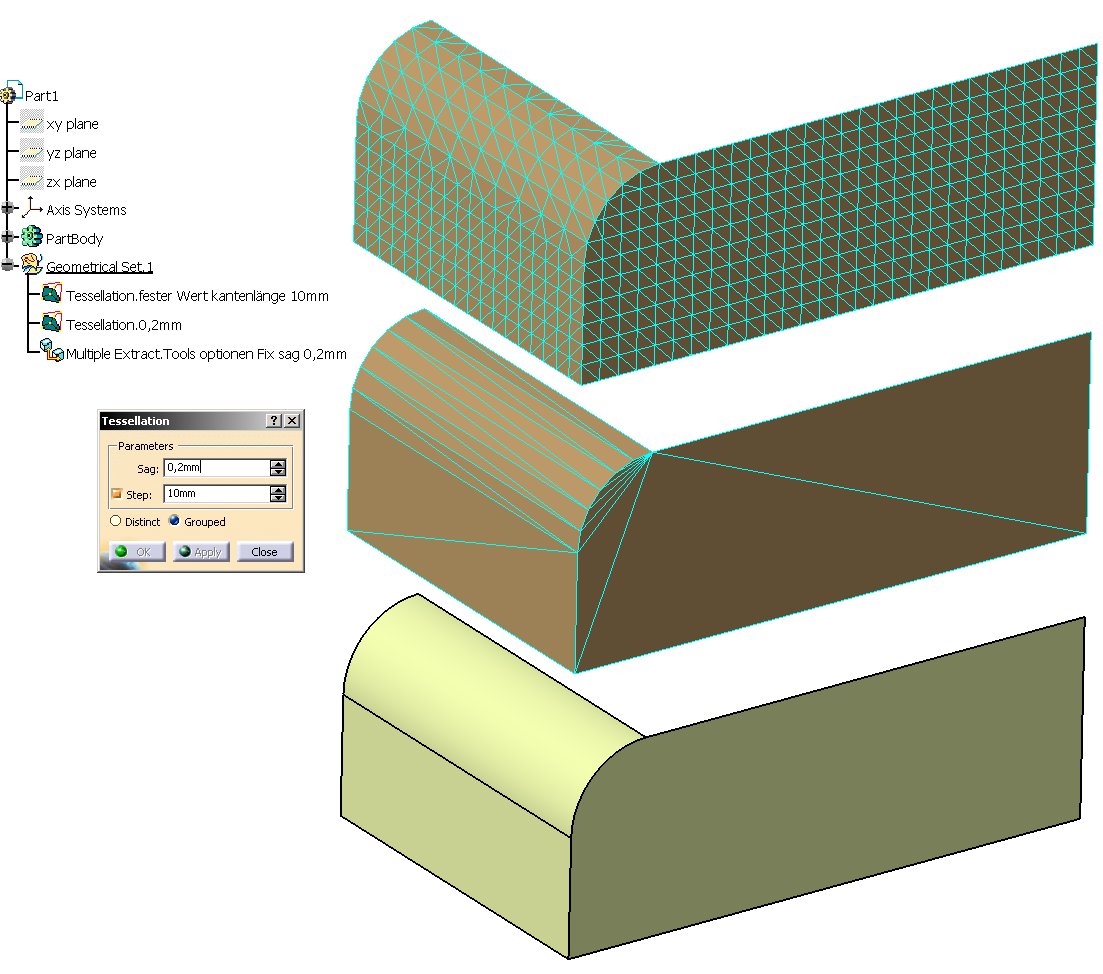

stl-sag-kantenlaenge.png otimize.png

Zitat:

---

Original erstellt von smodo1977:
wie macht ihr das, dass ihr beim STL Import in V5 einezelne Dreicke habt und nicht ein grßes Teil mit einem Kasten drum rum?

ja der Umweg über cgr, dann wird das Model aber ziemlich groß und die Dreiecke sind nicht alle gleich groß (gleich große Dreiecke hat der alte STL importer von V4 gmacht, ganau so sollte es in V5 auch aussehen).

---

... wer braucht denn die Stl als reimport über v4 nach V5 als Flächendreichecke
ein nettes Gimmick, aber sinnvoll weiterverarbeiten ist IMHO nicht drinnnen.
- Zur kollisionsbetrachtung sind cgr und eine importierte Stl deutlich performanter.
- Will man einigermassen schöne Flächen - QSR - aber bitte nicht die automatische Flächenerstellung.
Man sollte sich schon die Mühe machen, sich da einzuarbeiten, dann bekommt man auch relativ gute Flächen zustande - Verrundungen usw, die ertelle ich wie gehabt im Flächenast, aber die Aussenhautflächen eines Autos - ausser Stossfänger... die gehen mittlerweile recht schnell.

Von einer vorhanden stl - gleichgrosse Dreiecke... hmmm, ala Bild... weiss ich leider nichts... und das Was ich bislang ausprobiert habe - die dreiecke werden zwar kleiner, aber gleichmässig... ne nicht wirklich,)
optimize aus dem DSE  wäre wohl die beste Funktion, die Catia diesbezüglich hat? um ein netz auf annähert gleich kantenlängen zu bringen...?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich meinte damit, dass wenn man in V4 STL-Daten importiert hat, diese Dreiecke gleich gorß waren und man jedes Dreieck selektieren konnte und z.B. auch einen Punkt auf die Dreiecksenden legen konnte, oder eine Kante extrahieren konnte.
Diese ist ja beim V5 STL-Import nicht möglich, oder doch über irgend einen umweg?

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich verstehe hier jezz nur noch Bahnhof
Ich möchte einen STL Satz einfach nur als Solid haben... mein Prof meinte das könnte man über ein oberflächenoffset tätigen, fläche schliessen und daraus einen körper bilden. Aber ich kann die flächen ja gar nicht auswählen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gab es denn inzwischen eine Lösung für das Problem?
Ich sitzte hier auch vor einer Datei mit Kasten drum und frage mich, wie ich das Teil an sich fassen kann (zumindest messen kann).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alea,

nein, und da wird es auch keine Klicklösung geben, da die Topology das nicht hergibt.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
