hallo,

ich habe folgendes Problem und zwar möchte ich die Radien in meiner Skizze Aus- bzw. Einschalten in dem ich diese zuerst gleich Null setze so dass mein Profil Eckig wird und dann wieder den ursprünglichen Wert eingebe so dass mein Profil wieder Radien bekommt.

wenn ich das mache verliert der Bogen sein Mittelpunkt und schmeiß den an eine andere Stelle...wie kann ich das verhindern???

PS: Es muss auf jeden Fall in dem Sketcher gelöst werden, es dürfen keine Features benutzt werden

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Alex,

wenn Du statt des Radius den Abstand des Mittelpunktes zum Endpunkt des Bogens bemaßt, sollte es klappen.

gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
viel Spass mit den degenerierten Elementen im weiteren Modellierungsprozess und bei der Zeichnungsableitung.
Das kann funktionieren,muss aber nicht. Ich würde auf jeden Fall eine andere Methode suchen.
Was ist denn das Ziel der ganzen Sache??

------------------
Gruß

Elise

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Mörchen,

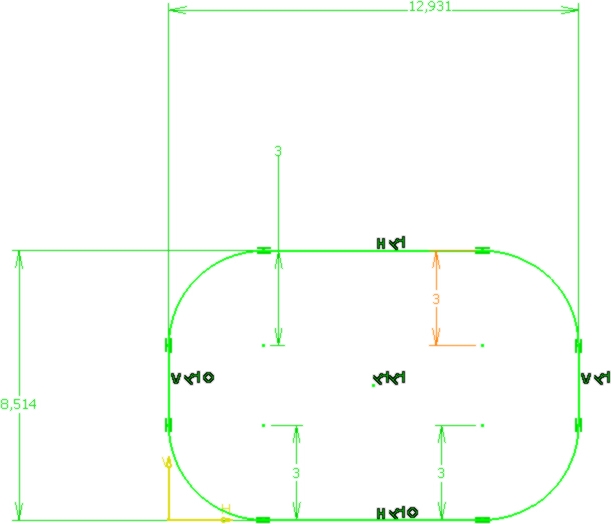

Wenn man Radius null setzt, ein Block aus dem Profil macht und den Radius in der Skizze wieder ändert, springt er wieder wo anders hin(siehe Pic)

Es liegt auch nicht an der Vollständigkeit der Bemaßung

Hallo Elise,

das Ziel ist die vereinfachte Darstellung des Profils, die ich über ein Schalter steuern möchte. Da mein Profil ziemlich kompliziert aussieht und viele Radien hat, ist in meinem Fall die Profilbearbeitung in der Skizze einfacher als mit den Features

ich weiß das hört sich komisch an, ist aber so

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,

komisch, bei mir macht er es immer richtig, wenn ich Abstand statt Radius wähle.

Kannst du mal Deine Skizze hochladen, damit ich versteh, wo der Unterschied liegt?

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich mache folgende Schritte

1. Ertelle ein Rechteck im Ursprung einer Skizze
2. Verrunde die Linke obere Ecke
3. Lösche die Bemaßung des Radius
4. bemaße den Mittelpunkt des Bogens mit dem Endpunkt des Bogens(so wie du gesagt hast)
5. Setze die Bemaßung auf Null
6. gehe aus der Skizze raus und mache ein Block
7. gehe in die Skizze rein und gebe ein Wert in der Bemaßung ein --->>> BOOOOMMM!!!! Dann passiert es

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Alex,

Du hast recht, sobald ich einen Block anhänge und wieder in die Skizze zurückgehe, habe ich das gleiche Verhalten wie du.

Probier mal folgendes:

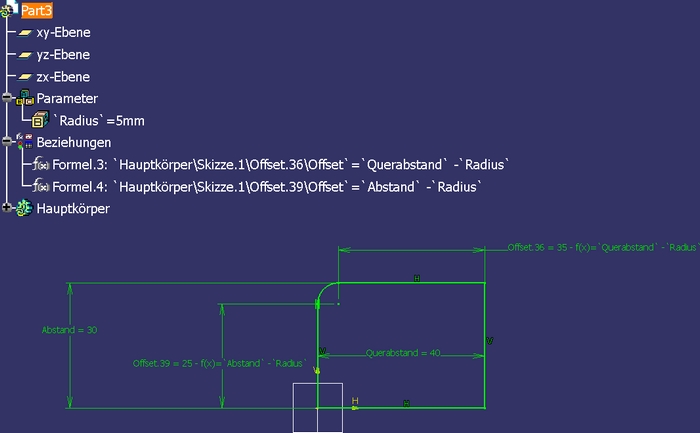

Einen Parameter "Radius" erstellen
Dann die Radienmittelpunkte zur gegenüberliegenden Kante bemaßen und auf dieses Maß eine Formel geben:

=Gesamtlänge - Radius

Damit es nicht überbestimmt ist, muss eine Tangentenbedingung dran glauben.

Das geht zumindest bei rechten Winkeln.

Vielleicht zeigst Du uns mal Deine wahre Skizze, vielleicht fällt mir was ein...

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

yahooooo!!!! genau so wollte ich das haben...es funktioniert wunderbar...damit kann ich einiges anfangen

es gibt anscheinend nichts was man nicht lösen kann

vielen Dank für die super Idee

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

yahooooo!!!! genau so wollte ich das haben...es funktioniert wunderbar...damit kann ich einiges anfangen

es gibt anscheinend nichts was man nicht lösen kann

vielen Dank für die super Idee

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

2varianten-R19.zip

Ich hätte auch ein unwohles Gefühl, die Radien auf Null zu setzen
- Abgesehen von dem AUfwand der betrieben werden  muss ;-)

Eine andere Variante: Skizze vollständig mit Radien beschrieben,
Zusätzliche noch die unverrundete Variante über die Schittpunkte
aufgezogen und als Ausgabeelement definiert.

Input von Pad = Skizze oder Ausgabeelement - das Gegenteilige der Auswahl ist im Raum als Drahtgeometrie sichtbar (Pad ohne Radien = Drahtgeo verrundet // Pad mit Radien = Drahtgeo unverrundet)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cyzed:
Da mein Profil ziemlich kompliziert aussieht und viele Radien hat, ist in meinem Fall die Profilbearbeitung in der Skizze einfacher als mit den Features

---

Du musst es wissen. Ich rate nochmals von den degenerierten Elementen ab. Wir hatten mit solchem Mist schon Probleme angefangen von unvollständig dargestellten Schnittansichten in Zeichnungen bis zum berühmten "Click OK to terminate".
In meinen Augen ist Deine Vorgehensweise Pfusch. Lieber einmal etwas aufwändiger und sauber, als schnell und dreckig.
Schon mal drangedacht, so etwas z.B. über zwei Abzugskörper zu machen und die boolesche Operationen zu de-/aktivieren?.
Sollten alle Radien gleich groß sein, lässt sich das Ganze auch mit einem einzigen Verrundungs-Feature ohne Kantenselektion stabil lösen.

------------------
Gruß

Elise

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
