Hallo,

ich hab mal wieder ein Problem. Einer unserer Kunden hat mir Baugruppen zur Zeichnungsableitung geschickt (hat Sie aber nicht selber erstellt). Nun möchte er von einem Teil dieser Baugruppen eine Abwicklung haben. Das Teil ist definitiv nicht mit SMD erstellt. Die Frage ist nun wie komme ich am einfachsten zu einer Abwicklung dieses Bauteile. Zum Verständnis habe ich das Bauteil einfach mal angehängt. Als info noch: hierfür muss ich Catia V5R19 verwenden. In der Hoffnung das mir einer helfen kann

Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andi,
hast Du es schon mit "Wanderkennung" probiert?

------------------
Gruß
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

kann den Anhang nicht runterladen.

Wenn Du SMD hasst.
1. Sheetmetal parameter erstellen
2. abzuw. Fläche ableiten
3. Im SMD Hopper erstellen (weiss nicht wie es auf deutsch heisst)
4. unfold knopf drücken
oder 4. eiene abhängige Kopie im Flatmode einfügen.

Das funktioniert mit fast jedem Teil

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

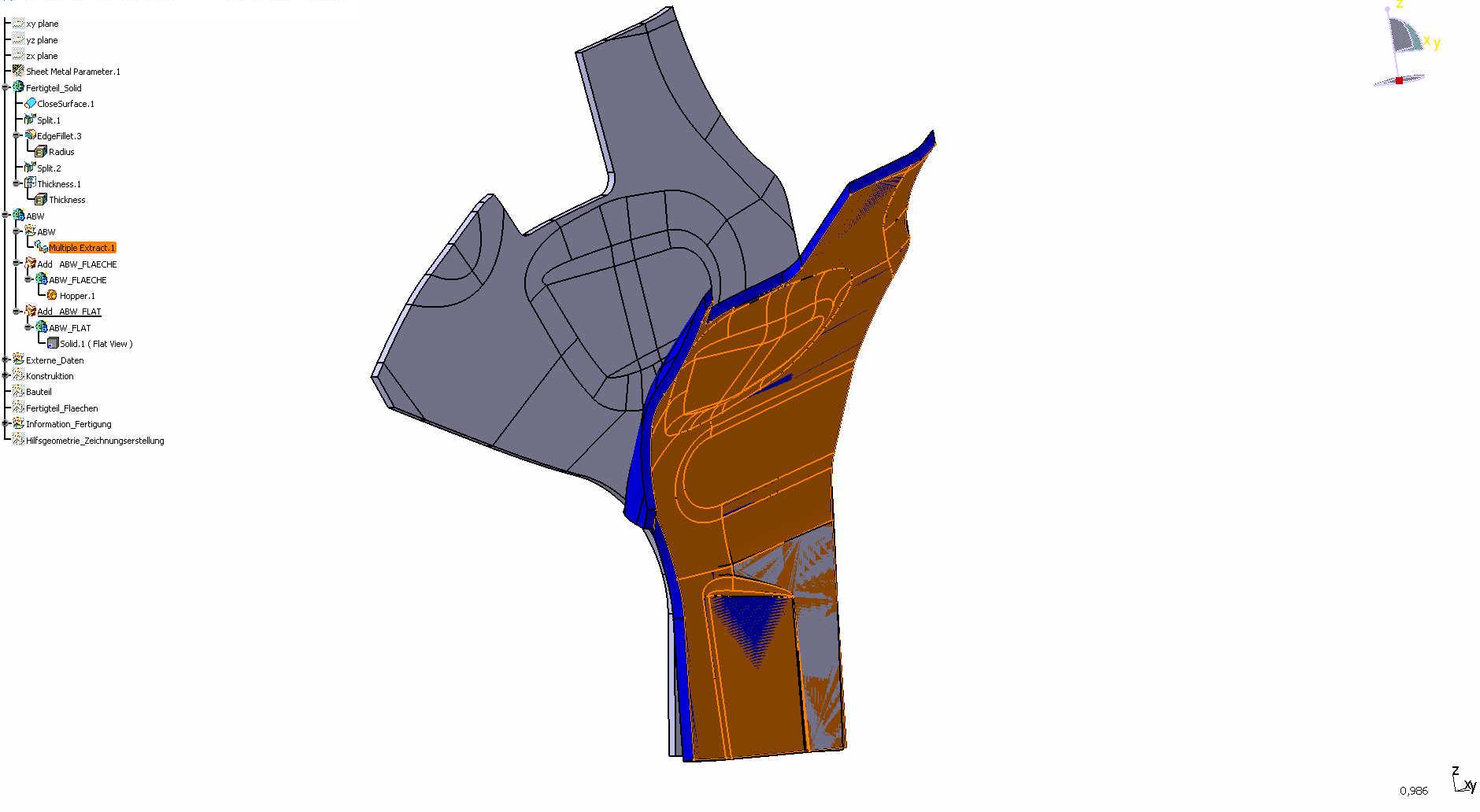

anbei noch ein Bild eines Teiles das nicht SMD erstellt wurde aber im SMD (R19) abgewickelt wurde.
In R17 Umgebung ging es nicht. R19 scheint hier jetzt flexibeler zu sein.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

1174959.CATPart

Hallo Jochen und kri,

SMD habe ich leider nicht zur Verfügung. Mit der "Wanderkennung" kann ich nicht viel anfangen. Wo finde ich das. Mein Arbeitskollege konnte mir das auch nicht erklären.
Das Problem besteht im eigentlichen darin, das ich die Abwicklung brauche ohne den Aufsatz SMD zu haben. Leider ist das auch nicht nur ein Teil, sondern insgesamt sind das ca.40 ähnliche Teile. Ich versuch die Datei noch mal anzuhängen.

MFG Andre

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ohne Lizensen wird das nix mit schnell.
Da bleibt Dir wohl nur der alte Weg, handish.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

EDIT: dieser Beitrag gelangte aus Versehen hierhin, bitte löschen!

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

         tberger@tobeplus.de

[Diese Nachricht wurde von tberger am 03. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von AndiL74:
... Ich versuch die Datei noch mal anzuhängen.

---

Es könne hier keine CATpart-Dateien angehängt werden. Es können nur .gif , .jpg , .zip , .pdf , .txt , .mid , .png angehängt werden, die maximale Dateigröße ist 1 MB.
Also entweder die Datei zippen oder umbenennen und .txt an den Dateinamen anfügen.

Sieheh auch hier.

Mit deinem eigentlichen Problem kann ich dir leider nicht weiterhelfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5_R19_UNFOLD_DL1_LIZENZ.zip

Hallo,

ich hatte noch ne DL1 Datei rumliegen.
Schau mal ob Du damit was anfangen kannst.

Anwendung:
1. abzuw. Fläche in das File kopieren
2. Doppelklick auf Unfold
3. Dummy austauschen

Ich hab es probiert, das File reagiert empfindlicher als SMD, aber es werden viele Sachen einfach so abgewickelt.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

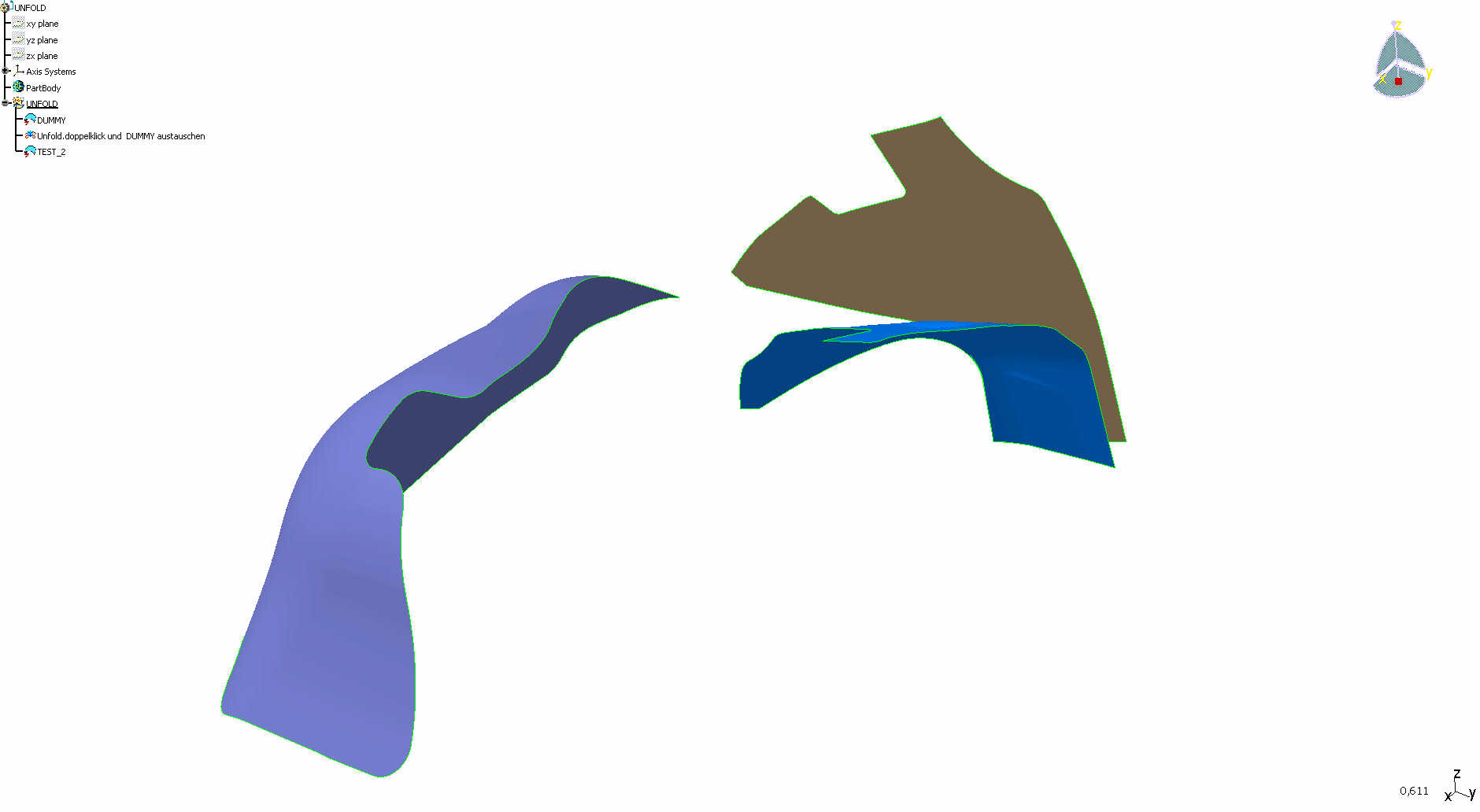

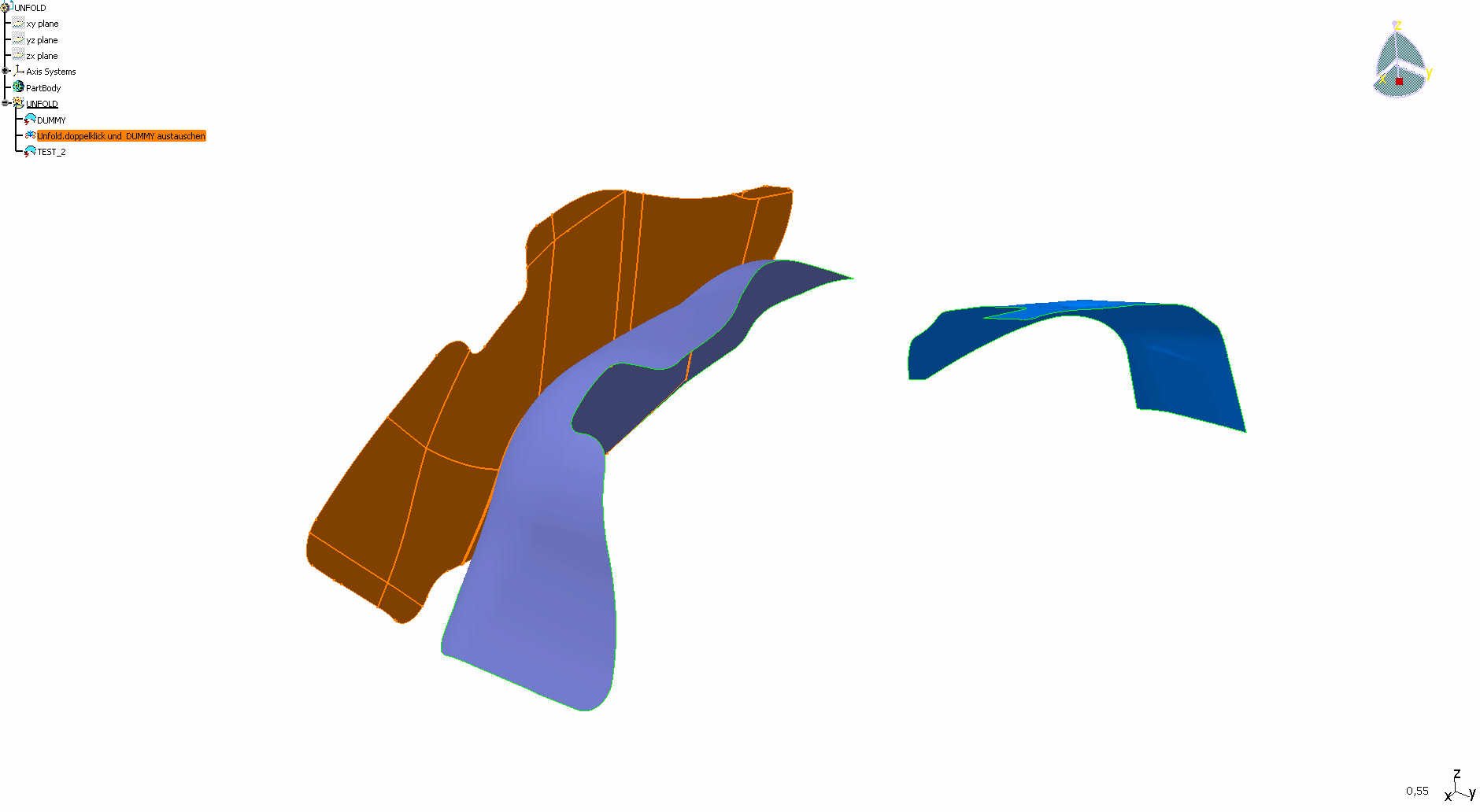

ABW_DUMMY.jpg ABW_TEST_2.jpg

Hallo,

anbei noch 2 Bilder.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es gab doch auch mal ein Makro, um jede Fläche über Schnitte ab zu leiten, oder? Hat das noch wer?

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielleicht meinst du einen meiner Filme, die das Makro beschreiben?
www.tobeplus.de/inc/downloads/MAKRO_BESCHNITTAUSLEGUNG.avi

EDIT: Link kaputtrepariert und wieder repariert

------------------
Grüße  aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

                 tberger@tobeplus.de

[Diese Nachricht wurde von tberger am 03. Nov. 2009 editiert.]

[Diese Nachricht wurde von tberger am 03. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich hab mich wohl unklar ausgedrückt.

Für das Part von mir benötigt man keine DL1 Lizens.
Es funktioniert mit einer normalen HD2 o.ä..

Die Unfoldfunktion ist im File verbaut.
Man kann also Abwicklungen mit "normalen" Lizensen erstellen.
Einfach die Dummyfläche replacen.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Leider funktioniert dein Film nicht, er ist zu schnell.
Das Makro, das ich meinte mißt mit Hilfe von Schnitten die Interseclänge und trägt diese dann in die Ebene über.
Ich kann das Makro leider nicht mehr finden.

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann hast du einen ungeeigneten Player. VLC 1.0.2 bei mir spielt den richtig ab, ebenso der neueste Windows Media Player. Aber .avi ist nicht gleich .avi. Es kann sein, dass dir noch ein spezieller CODEC fehlt.

Das Makro würde genau das machen, was du beschreibst.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

         tberger@tobeplus.de

[Diese Nachricht wurde von tberger am 03. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Makro war so ähnlich, es ging über schnitte. Dein Makro kostet was, oder? Das das ich meinte war in einem Forumsbeitrag.

Gruß

Smodo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, es war eine Auftragsprogrammierung und der ursprüngliche Auftraggeber hat ein Interesse daran, dass es nicht frei/kostenlos verfügbar ist. Es würde aber auch die SPAWorkbench nutzen, d.h. ohne DMU-Lizenz würde es eh nicht laufen.

Wenn ich Zeit habe, werde ich die Routine umschreiben um ohne DMU-Lizenz auszukommen. Vielleicht gräbt jemand den von dir gedachten Forumsbeitrag aus. Ich habe nur kurz mal gesucht, ihn aber nicht gefunden.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

    tberger@tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

um nicht einen neuen Beitrag zu erstellen hänge ich das ganze mal hier an:

Ich muss 3dimensional gekrümmte Flächen abwickeln.
Dazu nutze ich das unfold tool (das auch ohne DL1 funktioniert) wie schon öfters hier vorgeschlagen. Leider habe ich keine Möglichkeit als Target eine bestimmte Ebenen zu wählen.
Kann mir jemand sagen, ob das an der fehlenden DL1 liegt oder mache ich was falsch??
Allgemein finde ich das Tool extrem "unhandlich". Die Richtung der Abwicklung kann nur durch Kanten der abzuwickelnden Fläche beeinflusst werden.
gleiche Frage: mein Fehler? - oder fehlende DL1-Lizenz? - oder ist das einfach so ein sch...?

Hat zufällig jemand eine Hilfe-Beschreibung zu dem Tool?

Über Eure Hilfe bin ich wie immer sehr dankbar!!!

MFG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Beami,

geht schon mit der Targetplane usw.

schau mal hier:http://ww3.cad.de/foren/ubb/Forum138/HTML/001076.shtml

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

sorry - ich kann aus deinem Link keine relevanten Informationen ziehen???

Ich arbeite mit R18 - muss also die R16 Vorlage benutzen.
Wie muss die Target Ebenen aussehen, damit Catia sie akzeptiert?

Ach so: an diesen Flächen gibt es kein einziges Ebenes Teilstück - alles krumm.

MFG

[Diese Nachricht wurde von Beami am 27. Mai. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

CATIA online hilfe gibt es z.B. hier: http://ol.cadfamily.com/CATIA/English/online/CATIAfr_C2/sdgugCATIAfrs.htm

------------------
