Autor Thema:  Koordinatensystem in Zeichnung aendern (7903 mal gelesen)
Catho5000
Mitglied


Sehen Sie sich das Profil von Catho5000 an!   Senden Sie eine Private Message an Catho5000  Schreiben Sie einen Gästebucheintrag für Catho5000

Beiträge: 6
Registriert: 26.10.2009

erstellt am: 02. Nov. 2009 14:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

wenn ich eine Zeichnungsansicht "aktiviere" dann erscheint bei mir so eine Art "Koordinatensystem".
Ich hab leider das 3D-Modell zur Zeichnung nicht erstellt und bin neu in CATIA, daher weiss ich nicht

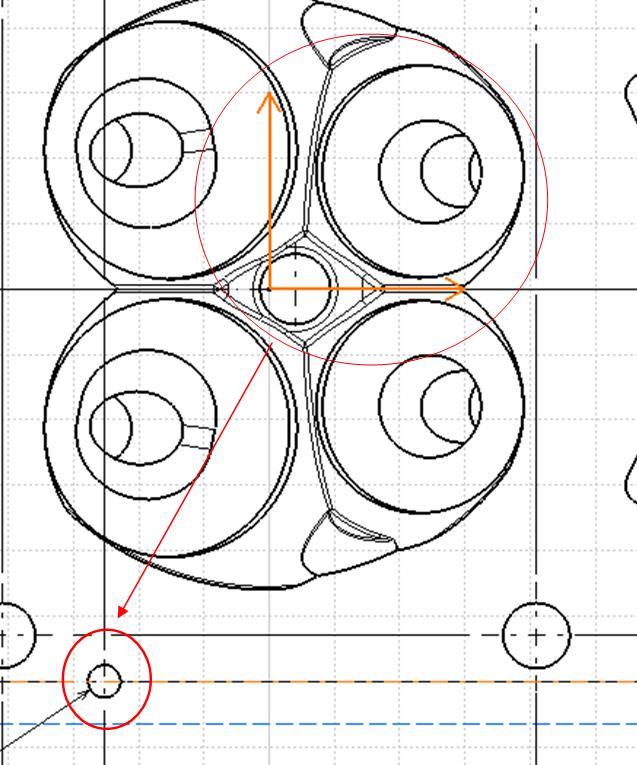

und wie ich dieses Koordinatensystem verschieben kann. Ich moechte dieses an eine Referenzbohrung setzen (siehe Bild).
Kann man das irgendwie umdefinieren oder ein neues setzen?

Vielen Dank,
Catho

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 02. Nov. 2009 14:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Zitat:
Original erstellt von Catho5000:

wenn ich eine Zeichnungsansicht "aktiviere" dann erscheint bei mir so eine Art "Koordinatensystem".


Das ist das Koordinatensystem der Ansicht. Es basiert entweder auf dem Schwerpunkt des Bauteiles oder dem Achsensystem, das bei der Ableitung der Vorderansicht ausgewählt wurde. Das hängt von einer Voreinstellung ab.

Zitat:

Ich hab leider das 3D-Modell zur Zeichnung nicht erstellt und bin neu in CATIA, daher weiss ich nicht
und wie ich dieses Koordinatensystem verschieben kann. Ich moechte dieses an eine Referenzbohrung setzen (siehe Bild).
Kann man das irgendwie umdefinieren oder ein neues setzen?


Dazu müßtest du an der Stelle im Part ein neues Koordinaten erstellen und das bei der Ableitung der Vorderansicht vor der Auswahl der Projektionsebene auswählen. Das heißt: du machst die Zeichnung komplett neu...

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog
