Thema: Skizze als Schnitt von 3D-Modell ableiten (4093 mal gelesen)

flonadcad
Mitglied
Dipl. Ing. (BA) Maschinenbau

Senden Sie eine Private Message an flonadcad

Schreiben Sie einen Gästebucheintrag für flonadcad

Beiträge: 2
Registriert: 30.10.2009

erstellt am: 30. Okt. 2009 15:45

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,
ich habe ein Profil als 3D-Modell. Jetzt möchte ich dieses gerne abändern. Dazu möchte ich einen "Schnitt" durch das Profil machen, so dass ich eine Skizze daraus abgeleitet habe.

Ich arbeite mit Catia V5R14. Ist dies möglich?
Ich hoffe ihr könnt mir helfen.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 30. Okt. 2009 16:09

<-- editieren / zitieren -->

So wie du das vorhast, ist aber die Skizze vom Profil abhängig, nicht umgekehrt.

Wie liegt das Profil vor? Als parametrisierte Geometrie oder als sogenannte tote Geometrie? Im ersteren Fall kannst du einfach die Skizze ändern. Im zweiten Fall heißt es, Schnittkontur erstellen und alles isolieren. Danach Bedingungen vergeben und neuen Körper aufziehen.

Viele Grüße,

CEROG

------------------
Meine Firma | Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

flonadcad
Mitglied
Dipl. Ing. (BA) Maschinenbau

Beiträge: 2
Registriert: 30.10.2009

erstellt am: 31. Okt. 2009 11:21

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

danke für die Antwort. Ich bin leider nicht der Catia-Profi.

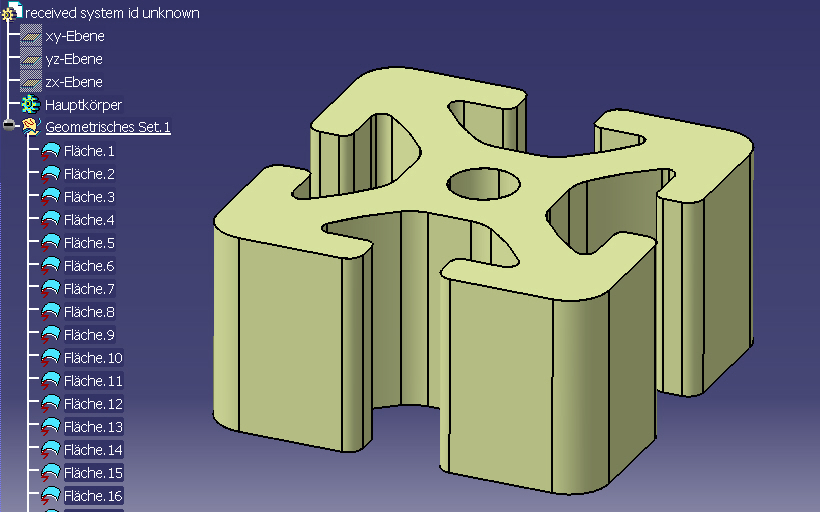

Ich habe im Anhang ein Profil. Es besteht aus mehreren Flächen als Geometrisches Set. Ich möchte nun eine Skizze von diesem Profil, um es bearbeiten zu können.
Im Prinzip möchte ich eine Skizze, von der ich ein Block in beliebiger Länge erstellen kann.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

capirex65
Mitglied

Senden Sie eine Private Message an capirex65

Schreiben Sie einen Gästebucheintrag für capirex65

Beiträge: 320
Registriert: 19.04.2006

Laptop: Lenovo R400
Desktop: Opteron 175, 4GB, Plait 8800GT 512MB
CATIA V5 R18, ProE 2.0/4.0 (SE)

erstellt am: 31. Okt. 2009 11:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für flonadcad

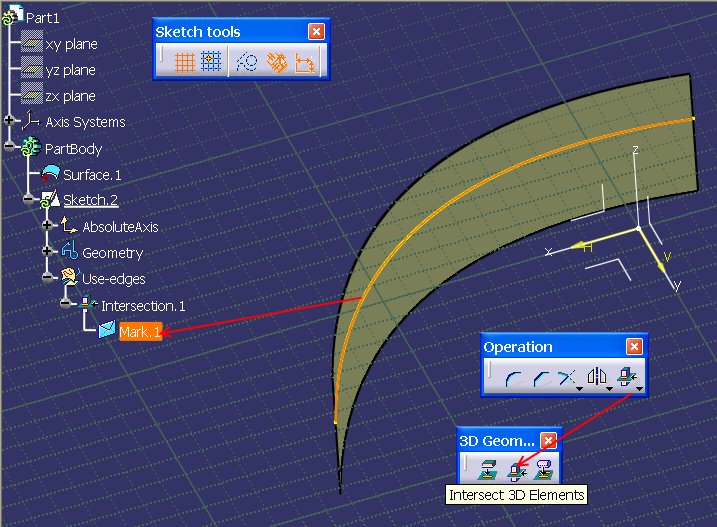

Einfach eine Skizze anlegen welche das Profil schneidet. Und dann die entsprechenden Elemente verschneiden.

Wenn du die Außenflächen vorher joinst musst du nur eine Intersection erzeugen.

------------------
Erfolgreich eine DA gefunden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 31. Okt. 2009 11:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für flonadcad

Servus

oder für den Block (den du bestimmt erstellen willst) einfach die Grundfläche des Profils wählen (ohne Skizze)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 31. Okt. 2009 13:37

<-- editieren / zitieren -->

Wenn du die Kontur nicht ändern willst, geht es sehr einfach: Du nimmst die Basisfläche des Profilstückes als Profil für den Block. Dann brauchst du nur noch eine Richtung anzugeben.

------------------
