Autor Thema:  Wie kann man mehrere Formen in Design Tabelle verwenden?? (1521 mal gelesen)
Tamo
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Tamo an!   Senden Sie eine Private Message an Tamo  Schreiben Sie einen Gästebucheintrag für Tamo

Beiträge: 53
Registriert: 20.10.2009

erstellt am: 20. Okt. 2009 12:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo erstmal!!

Ich benutte Catia v5 R17.

da ich momentan nur im Sketch arbeite und keine Körper erstelle, möchte ich mir Quasi ein Standartteil mit design tabelle aufbauen. Das ich eigentlich schon besitzte.
Nun zu meiner eigentlichen Frage. Ich habe dort, einfach ausgedrückt, ein rechteck welches ich in Länge und Breite über die Design tabelle steuern kann. Kann ich nun auch aus der Rot markierten geraden einen Radius machen?? Oder muß ich mir für die verschiedenen Fälle auch verschiedene teile machen??

Bzw, was gibt es noch für möglichkeiten???

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 20. Okt. 2009 12:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tamo 10 Unities + Antwort hilfreich

Hallo Tamo,

willkommen im Forum!

Du kannst folgendes machen:

- Skizze1 erzeugen und daraus Block 1 machen.
- Dann Skizze und Block inaktivieren.
- Skizze2 erzeugen und daraus Block 2 machen.

Nun kannst Du die Aktivitäten der Blöcke / Skizzen als Parameter (Boolescher Parameter) in die Konstruktionstabelle aufnehmen und sie wechselweise True oder false definieren.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tberger
Mitglied
Application Manager CATIA V5 / V6


Sehen Sie sich das Profil von tberger an!   Senden Sie eine Private Message an tberger  Schreiben Sie einen Gästebucheintrag für tberger

Beiträge: 1385
Registriert: 13.01.2007

erstellt am: 20. Okt. 2009 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tamo 10 Unities + Antwort hilfreich




Eine andere Möglichkeit wäre, sofern du Reactions erstellen kannst, nur mit einer Pad-Funktion das aufbauen und anstelle eines Sketches eine "schaltbare" Curve verwenden.

Dazu müsstest du zuerst einen Parameter erzeugen, Typ egal (kann String oder Integer etc. sein; bei Integer brauchst du keine "" oder Einheiten). Ich habe meinen Integer z.B. "Typ" genannt.

Dann erzeugst du dir eine isolierte Projektion deiner 1.Skizze auf dieselbe Skizzierebene -> "Curve.1", isoliert (Blitzsymbol erkennbar)

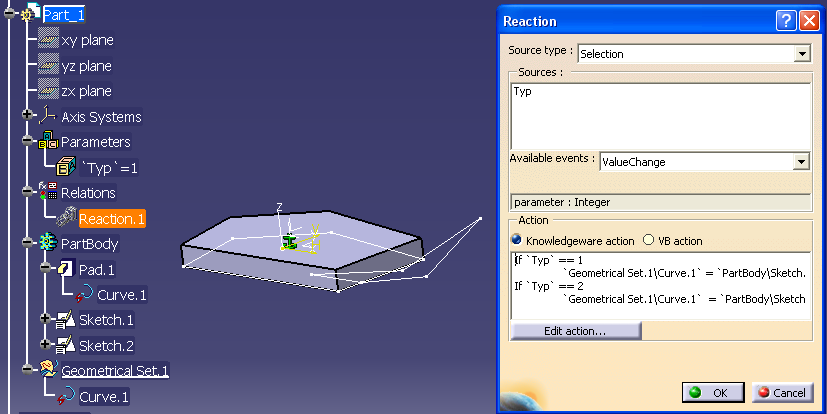

Danach eine Reaction aufbauen in der Workbench Knowledge Advisor, auf Parameter "Typ" auslösen lassen und danach mit den Abragen laut Anhangsbild nach Typ entscheiden lassen, ob Curve.1 den Inhalt von Sketch.1 oder .2 annehmen muss.

Hier auch der Syntax dazu:
If `Typ` == 1
`Geometrical Set.1\Curve.1` = `PartBody\Sketch.1`
If `Typ` == 2
`Geometrical Set.1\Curve.1`  = `PartBody\Sketch.2`

Dann hast du einen Parameter, den du in deinem DesignTable aufführst und nicht zwei Aktivitätsstati, die du wehcselseitig schalten musst.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

    tberger@tobeplus.de
