Hallo

ich bin noch in totaler Anfänger in Catia und besuche grad den Grundkurs während meiner Ausbildung, wir haben jetz als Hausaufgabe das anbei gesendet Bild gekriegt welches wir in den angegebenen Darstellungen über Catia darstellen bzw ausdrucken sollen .... ist dieses Gebilde schwer zu realisieren?? Könnte es jemand von euch??  Vielen Dank

MFG Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von TheBMW:
Hallo

ich bin noch in totaler Anfänger in Catia und besuche grad den Grundkurs während meiner Ausbildung, wir haben jetz als Hausaufgabe das anbei gesendet Bild gekriegt welches wir in den angegebenen Darstellungen über Catia darstellen bzw ausdrucken sollen .... ist dieses Gebilde schwer zu realisieren??

---

Nein

Zitat:

---

Könnte es jemand von euch??

---

Ja.

Ach, du meinst, ob es Dir jemand aus dem Forum aufbauen könnte?

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

Cerog 10Ü :d:d

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube, Lektion 1 hast du gerade eben gelernt.

Wenn es sich um eine Hausaufgabe handelt, dann wird es ja eine Wiederholung der besprochenen Befehle sein.
Setze dich hin, wie jeder von uns, und beginne das (und alles andere) in kleinen Schritten aufzubauen.

Das wird schon.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aber das ich zumindest was sinnvolles beigetragen habe..

ein möglicher Weg besteht aus folgenden Operationen

-Block
-Block
-Tasche
-Tasche
oder
-Block
-Fase
-Fase
-Tasche

kürzeste Variante wäre

-Block
-Fase
-Fase

du siehst Möglichkeiten gibts zu hauf, kommt drauf an wie viel du aus dein Unterricht mit genommen hast.

gruss marques

[Diese Nachricht wurde von marques_CH am 27. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@marques:
Da muß ich widersprechen. Rechts hängt noch so eine Art Haken.

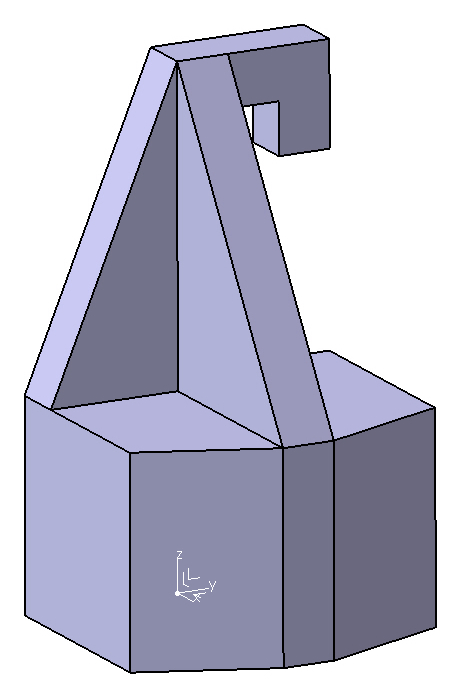

Ich hab es mit 4 Blöcken aufgebaut. Anbei mal ein Bild.

Der Lehrer wäre gut beraten, sich die 3D-Modelle anzuschauen.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

welche version widersprichst denn? Nicht das ich jetzt was falsches geschrieben habe.

gruss marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich komme im Augenblick mit keiner deiner 3 Versionen zu dem Ergebnis.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---


Hallöchen in die Runde,

Schöner Sport

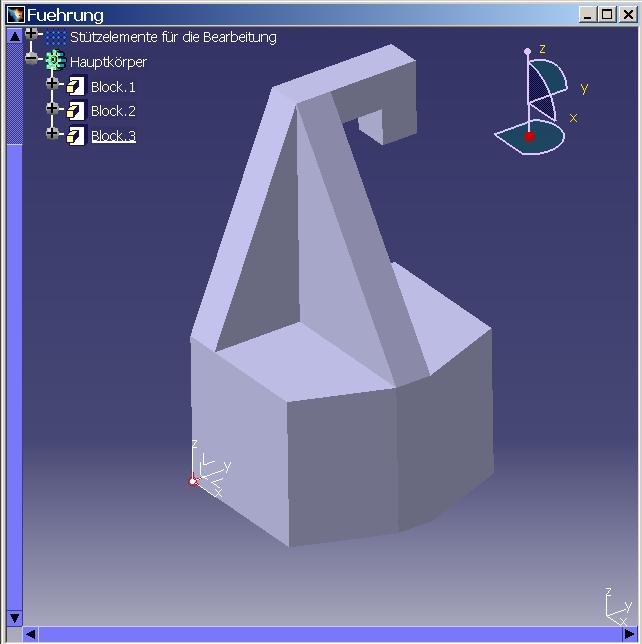

Ich biete 3 Blöcke!

Liebe Grüße,

Nina

EDIT: Wort "Blöcke" war vorher "Profile". Sorry, falsche Baustelle /EDIT

[Diese Nachricht wurde von Frau-PROE am 27. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich kann grade nicht dran zeichnen, heute gehört der abend meiner freundin. Aber ich stelle die  varianten mal später rein ausser ich hab mich verrechnet aber müsste gehen.

gruss marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von marques_CH:
ich kann grade nicht dran zeichnen, heute gehört der abend meiner freundin. Aber ich stelle die  varianten mal später rein ausser ich hab mich verrechnet aber müsste gehen.

gruss marques

---

Du (oder Thomas) bist jetzt mit 2 Blöcken dran.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

Ich biete einen Block und 2 Taschen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

  cool

Kannst Du das auch beweisen?

Liebe Grüße,

Nina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

Zitat:

---

Original erstellt von tberger:
Ich biete einen Block und 2 Taschen.

---

bei dem Versuch (mit deinen sportlichen Vorgaben) diese Führung zu konstruieren, bin ich klaglos gescheitert. Ich bitte deshalb um das Bild und gegebenfalls um einen Lösungshinweis damit ich fürs Wochenende was zum Rätseln hab.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

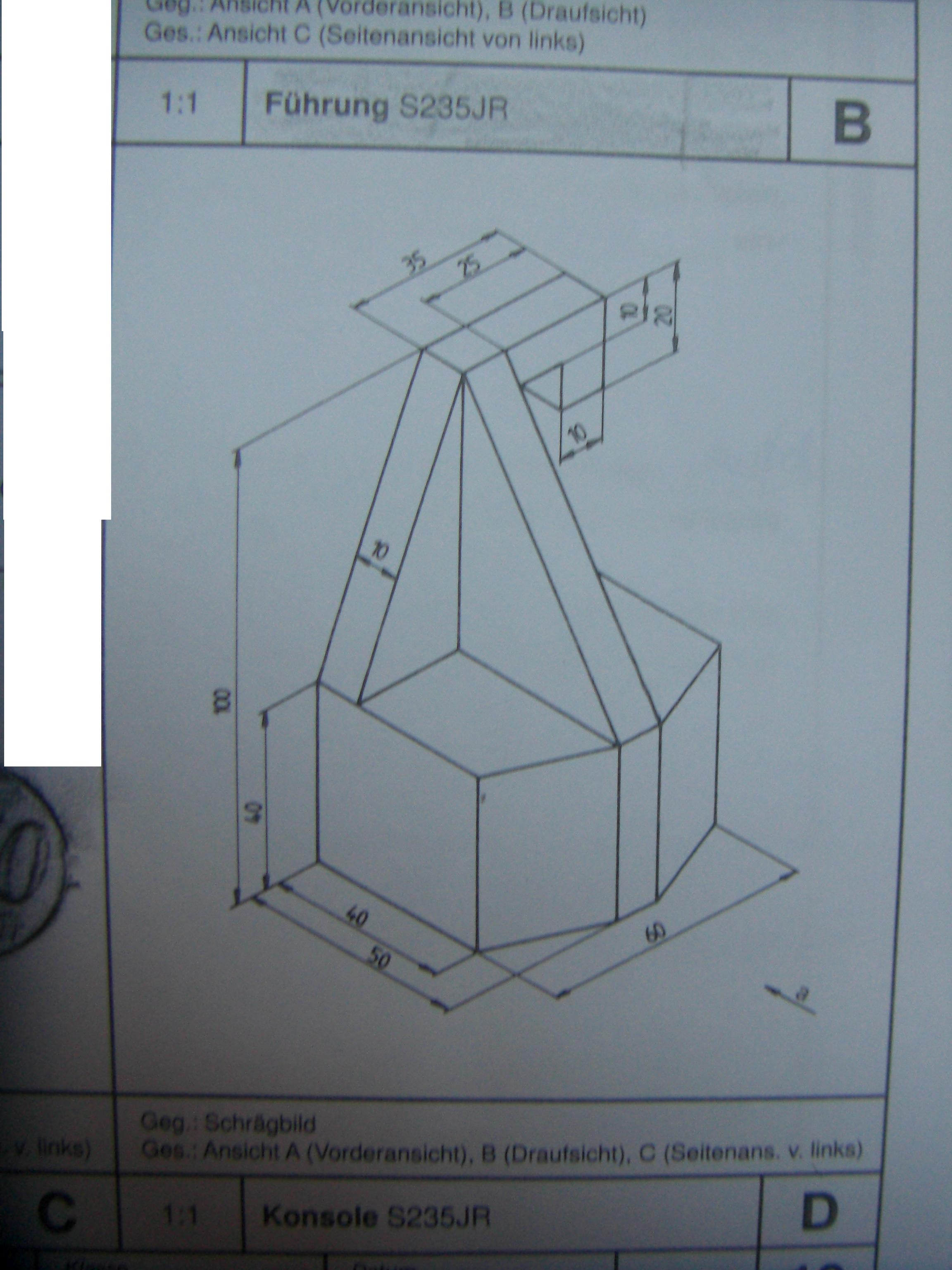

hab halt erst insegsamt 6 Stunden Catia Unterricht gehabt und bin halt etwas überfordert =/ wir sollen das teil ja wie auf dem bild unten gesucht: von links, von oben und von vorn darstellen ... naja vieleicht krieg ichs ja noch selbst hin, kann ja verstehen das es für die profis hier ein kinderspiel ist, aber jeder hat ja mal klein angefangen =)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

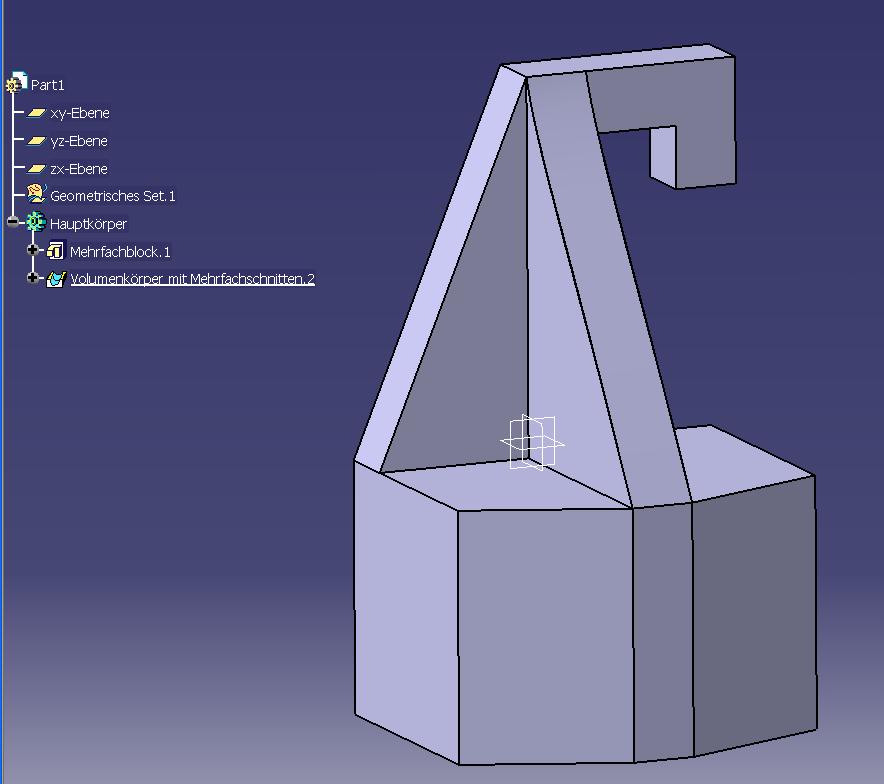

hausaufgabe_BMW2.JPG hausaufgabe_BMW.JPG

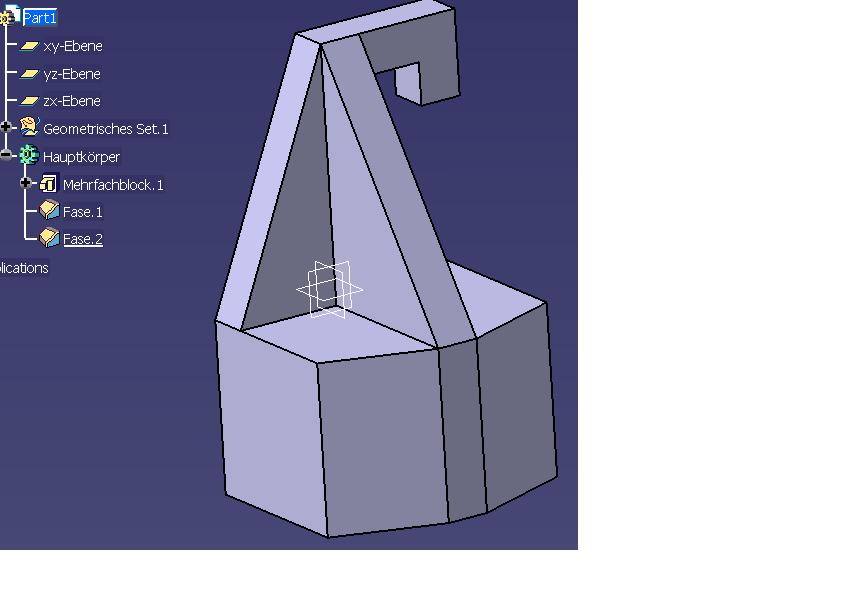

Verdammt, Cerog ist gnadenlos, aber ich biete mal die verlangten 2 Feature *fg* your Turn
Die oben genannten varianten sind wohl nicht mehr interessant aber falls doch bitte sagen.

Edit: Doch noch rasch die variante mit den 2 Fasen für Christian gemacht
Gruss Marques

[Diese Nachricht wurde von marques_CH am 28. Aug. 2009 editiert.]

[Diese Nachricht wurde von marques_CH am 28. Aug. 2009 editiert.]

[Diese Nachricht wurde von marques_CH am 28. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi zusammen!
Ich habs nioch viiiel kleiner hinbekommen:



------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 28. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

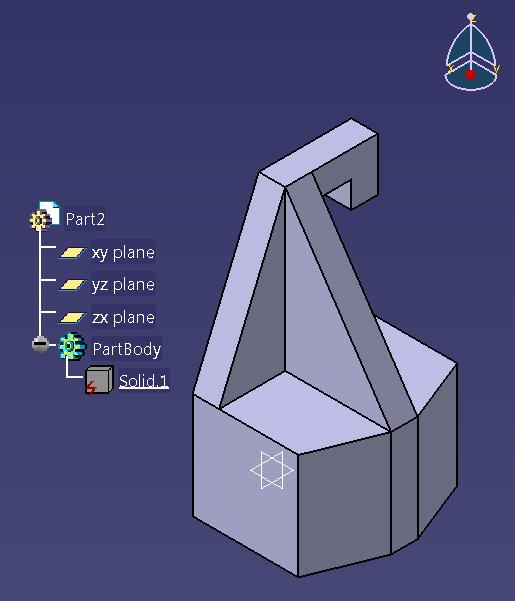

Ich auch:

"Close Surface" !

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Achso,

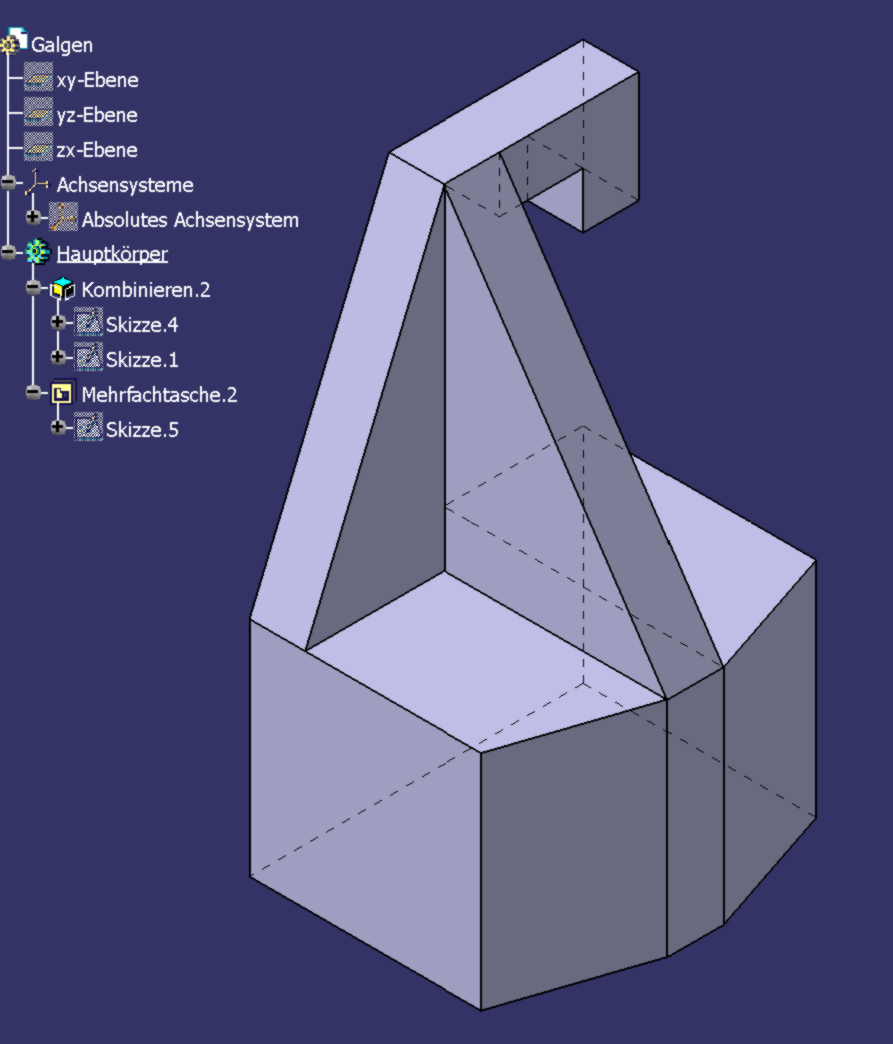

hier die gewünschte "Beweisaufnahme" mit Baumstruktur zum Grübeln.

Schönes Wochenende (oder jetzt nicht mehr  )

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und wer zeigt uns noch die Version mit 0 Features?

Gruß Matthias

------------------
Gewalt ist keine Lösung - aber zumidest ein Ansatz.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist der kostenpflichtige Button "Create my part" der die Designskizze / Snapshot direkt per VPN-Verbindung nach Bangalore ins Back Office schickt (gibts bei allen großen Dienstleistern  )

Schönes Wochenende an alle Tüftler

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus Thomas,

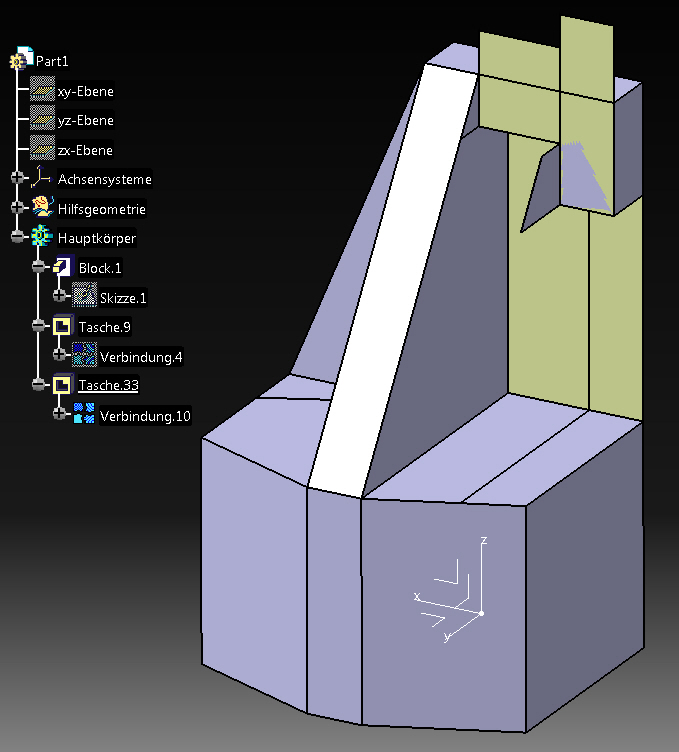

wie in meinem Bild unschwer zu erkennen bin ich "relativ" weit gekommen. Jedoch hab ich ein kleines Problem mit der Auszugsrichtung bzw. mit einer Fläche von 0mm dicke.

Sieht die Profilfläche mit der du den Haken ausschneidest auch so aus? In welche Richtung erstellst du die Tasche?

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christian,

ich nehme an, dass du vorher 30 andere Taschenkombinationen versucht hast

Meine Fläche sieht anders aus, aber es wird mit Flächen gemacht.

EDIT: die Richtung immer so wie das Material weg muss.

Vielleicht mache ich noch die Version 1 Block + 1 Tasche, könnte auch gehen.

Dann wünsche ich dir eine erholsame Arbeitswoche nach diesem Arbeitswochenende

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

[Diese Nachricht wurde von tberger am 30. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich empfehle mal <Bauklötze in die Hand nehmen>
und das Ganze mal ohne Taschenoperationen zu bauen.

Dann ist das Ganze nicht so Schwer  ein Block hochgezogen, ein Trapez, ein Dreieck ein L... oder? Sind zwar 5 Pads, aber in kurzer Zeit zu lösen ;-)

Die Taschenvariante kommt dann später,
wenn das räumliche Denken fortgeschrittener ist?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit Bauklötzen geht es auch mit 3 Klötzchen: das Sechseck unten, ein Dreieck und ein freies Profil.

So eine Lösung sollte schon nach einem halben Tag CATIA-Schulung machbar sein.

Mit einem Split käme ich auf 2 Features im Solid. Der Rest - wie bei Thomas' Lösung - steckt im Geometrischen Set.
------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

[Diese Nachricht wurde von CEROG am 30. Aug. 2009 editiert.]

---


Servus zusammen

Kann ich bei dem Spiel noch mitmachen?
Ich biete: 1x Block und 1x Tasche

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Thomas Harmening:
Die "Klötzchenlösungen" hatten wir weiter oben schon "abgehakt". Auch in meiner "Taschenlösung" mit Bild wirst du auch einen ausgeblendeten Körper mit drei Pads erkennen können. Da steht auch was von "Body.Normal" und "Body.Fies".

@CEROG:
Nun denn, es war ja auch eine Herausforderung deinerseits. Ich habe sie angenommen und sollte sie danach auch auf Ninas Wunsch hin beweisen.

@Christian:
Du hast echt Ehrgeiz

Ich glaube, es können hier alle im Forum mit Klötzchen umgehen. Ich glaube, der ursprüngliche Thread-Schreiber hat auch gesehen, dass es viele Wege gibt, diese einfache Schulungs-Übung zu bewältigen. Das geht auch nach 6 Stunden Schulung, wenn nur die Befehle für die Skizzenerzeugung und die Blockerstellung besprochen und gezeigt wurden.

Ich versuche auch immer, den Verlauf eines Threads zu lesen, damit ich keine "Update Loops" erzeuge.

Ich glaube, das Thema, wie man diese Führung normalerweise aufbaut, ist durch. Vielleicht sollte man den Thread jetzt auch besser schliessen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
