Hallo Leute,

ich brauche eure hilfe. weiß nicht was ich falsch verstanden habe im umgang mit catia v5.

Also, ich erstelle innerhalb eines parts, in zwei bodies jeweils einen bauteilkörper. der eine soll vom anderen abgezogen werden um das ferige bauteil darzustellen. ich ziehe den einen körper vom anderen ab mit der boolschen operation. Im sturkturbaum wird es auch richtig angezeigt, aber warum wird das nicht am model sichtbar? das bauteil ändert sich nicht.

woran liegt das? irgend jemand eine idee??????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Bitte ein Bild posten.
Ist auch der richtige Körper in Bearbeitung?

Gruß
Bernd

PS: Willkommen im Forum. Bitte Systeminfo ausfüllen.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vlt. aktualisierungsbutton drücken?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

aktual.button drücke ich auch.
welcher körper muß den als define in work object gesetzt sein? der von dem ich doch was abziehen will oder nicht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuchs mal so

Body(Bauteil)
|
|+(add)Außenkörper
|-(remove)Innenkörper

und setzte Bauteil define in work!

Und achte auf den Schalter "show only the current body" in der Tools-Toolbar glaube ich! Ist entweder ein Rechteck oder mehrere untereinander.

------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo nochmal,

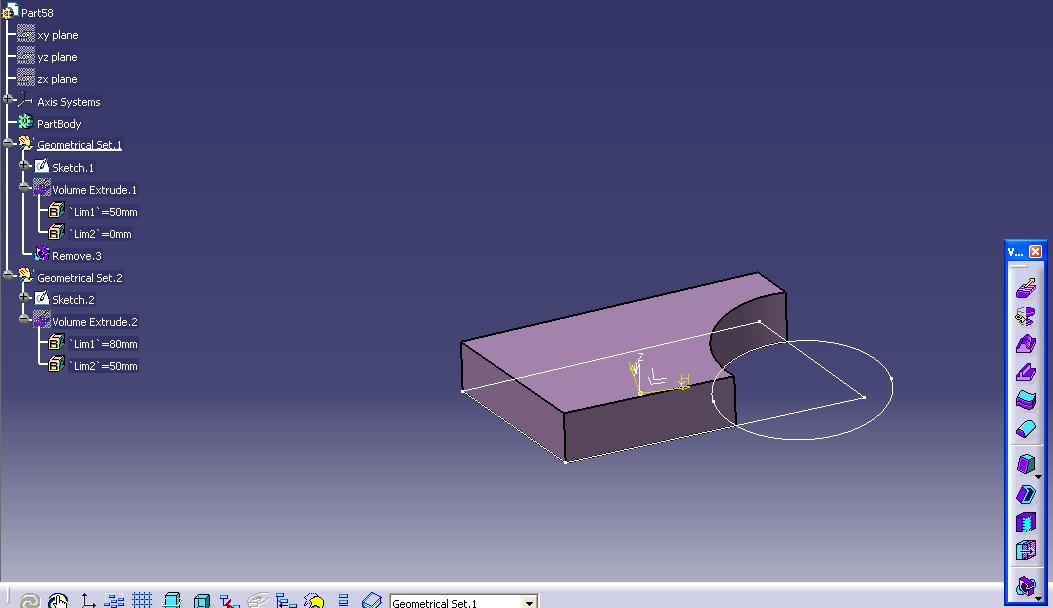

also hier ein foto.
body2 ist das große rechteck und body3 der kleine klotz.
obwohl es doch von ein ander abgezogen ist laut strukturbaum ist es am model selbst nicht zu erkennen.
die kante zwischen den beiden körpern hat keinen schwarzen strich wie ihr sehen könnt.
was mache ich falsch?????????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

du machst gar nicht falsch. Definiere den "Body.2" in Bearbeitung und du siehst das Ergebnis (wenn nicht der Schalter "only current Body" gesetzt ist. Immer den Parent in Arbeit definieren um die Änderungen darunter zu visualisieren. Du hast aber ein Child (nämlich den Remove) in Arbeit und deswegen siehst du die Änderung nicht

[EDIT] Bitte fülle in deinem Profil mal die Systeminforamtion aus. Dann wissen wir auch in welchem Release und mit welchem Hotfix bzw. SP du arbeitest [/EDIT]
------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo liakos,

das Problem ist, dass Dein erster "Körper" ein Volumen (aus dem GSD) ist und kein Solid.
Du hast 2 Möglichkeiten:
entweder nur Solids verwenden
oder nur Volumen. Damit sind auch boolsche Operationen möglich.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die Antwort von Mörchen ist schon fast die Lösung.

Aufgrund der Frabe des 2. "Körpers" nehme ich an, dass du diesen genauso aufgebaut hast wie den ersten.

Du hast GeoSets mit Skizzen und den "Volume Extrudes", die du in die "Körper" hängst.

Das ist kein Solid (wie Mörchen schreibt).

Arbeite ohne Körper, bleibe mit deine Volume Extrudes in den Geosets und verwende die "Remove" Operation in der Toolbar Volumes (in meinem Bild ganz unten rechts) um ein Volume vom anderen abzuziehen. Dann hast du das Ergebnis.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wo finde ich diesen button "show only current.. only"? ein bild oder ne beschreibung wäre toll.
kann ich also die boolschen operationen nicht mit volumes machen, sondern nur mit solids?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuche das, was ich dir geschrieben habe. Selbst bei deinem Bild hätte es bei richtigen Solids oder der richtigen Remove Operation (Toolbar Volumes!) geklappt.

Zur Info:
Only current body nützt dir nichts. Du ziehst Äpfel (Volumes) von Birnen (Bodies) ab; das Ergebnis ist ein Apfel und eine Birne. Auch mit dem Schalter  bekommst du kein anderes Ergebnis. Ausserdem ist er bei dir im Bild deaktiv (wie er sein soll, Toolbar Tools 7.Icon im Part Design, 12. im GSD wie bei dir)
Die Stelle, die aktiv gesetzt werden soll mit rechter Maustaste anklicken, dann im kleinen aufpoppenden Fenster "Define in Work Object" wählen. In deinem Fall ist die aktive Boolean in Ordnung, oder eben der oberste Body im Baum. Es wird dir aber bei deiner Vorgehensweise trotzdem nichts nützen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

[Diese Nachricht wurde von tberger am 17. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo tberger,

ich mache das normalerweise genauso wie du es in deinem bild anzeigst, ganz normal.
warum geht das aber nicht so? ich verstehe es nicht. das hat doch nichts mit volumes und solds zu tun oder?
ich will so eine darstellung im strukurbaum erreichen wie in meinem ersten bild, daß der abzuziehende bodie komplett unter remove.1 steht. versteht ihr mich?
Auf die andere art und weise ist alles kein problem.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann solltest du mit deinen Skizzen im Part Design "Pads" erzeugen und diese Körper, die dann "richtige" Solids sind, mit "Remove" im Part Design voneinander abziehen.
Du kannst keine Volumes in Solidkörper stecken, annehmen sie seien dann Solids und sich so auch verhalten.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von liakos:
wo finde ich diesen button "show only current.. only"? ein bild oder ne beschreibung wäre toll.
kann ich also die boolschen operationen nicht mit volumes machen, sondern nur mit solids?

---

im letzen Bild von tberger ist es der Button links neben dem Catalog Browser

------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

erst einmal bin ich euch sehr sehr sehr dankbar für alles und zweitens finde ich es super dass es dieses forum gibt.

wenn ich auf den butten "only current...." klicke verschwindet das model. woran liegt das?

und noch eine letzte kurze frage : wie kann ich aus nem volume ein solid machen und wie aus nem solid ein volume?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Setze erst einmal alles in deinem Part ins HIDE, man will ja nichts wegschmeissen.

Füge dir einen neuen Körper ein (Insert - Body). Wechsle ggf. ins Part Design, wenn du noch nicht darin sein solltest.
Verwende deine erste Skizze mit dem Befehl "Pad" und erzeuge den ersten Klotz.

Erzeuge dir einen neuen Körper.
Verwende deine zweite Skizze mit dem Befehl "Pad" und erzeuge den zweiten Klotz.

Setze den ersten eingefügten Körper als "Objekt in Bearbeitung"
Wahle "Insert-Boolean Operations-Remove"
Klicke den 2. Körper
Feeertig.

Trenne dich von den Volumes, ich kenne kaum jemand, der sie wirklich verwendet.

EDIT: Du wolltest die Umwandlung von Volumes in Bodies: Das kannst du mit rechter Maustaste auf das Volume und unter der letzten Zeile im Fenster ""... .object" wählst du im Unterfenster "Insert Added Volume". Diese Option steht dir aber nur zur Verfügung, wenn du "Hybrid modellierst". Das wäre zu Beginn deiner Part-Erzeugung der Schalter "Enable hybrid design" gewesen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

[Diese Nachricht wurde von tberger am 17. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag.

Wie kann ich aus volumes solids machen und aus solids volumes, wenn ich nicht mit hybriddesign konstruiere.
Hybriddesign ist fast niergends erlaubt.

bitte um hilfe!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann könntest du nur noch versuchen, deine Volumes mit "Extract" und "Point continuity" als komplette Flächen abzuleiten, dann Joinen und zuletzt mit Close Surface füllen.

Man kann sich das Leben wirklich schwer machen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wie soll ich das sonst machen?

Ich arbeite im GSD und die ergebnisse sind dann doch immer volumes.
was kann ich denn besser machen?
soll ich wenn ich im GSD ein flächenmodell fertig habe zu part design wechseln und dort mit close surface es direkt zum solid machen und nicht erst zu volume?
wäre das so besser oder der richtige weg? jetzt wo ich es schreibe klingts einfacher

Tberger!!!! ich finds toll, daß du so früh schon auf den beinen bist!!!!!!!!!!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ja genau so sollst du es machen. Du machst deine Flächen im GSD fertig, joint´s sie im GSD, wechselst in das PartDesign, wählst einen Body in Bearbeitung aus und machst einen Close Surface.

D.h. die Ergbnisse aus dem GSD müssen nicht immer Volumens sein. Diese werden in der Regel kaum eingesetzt weil sie einfach nicht die Leistungen bringen wie die Solid aus dem PartDesign

------------------
