Hallo Zusammen,

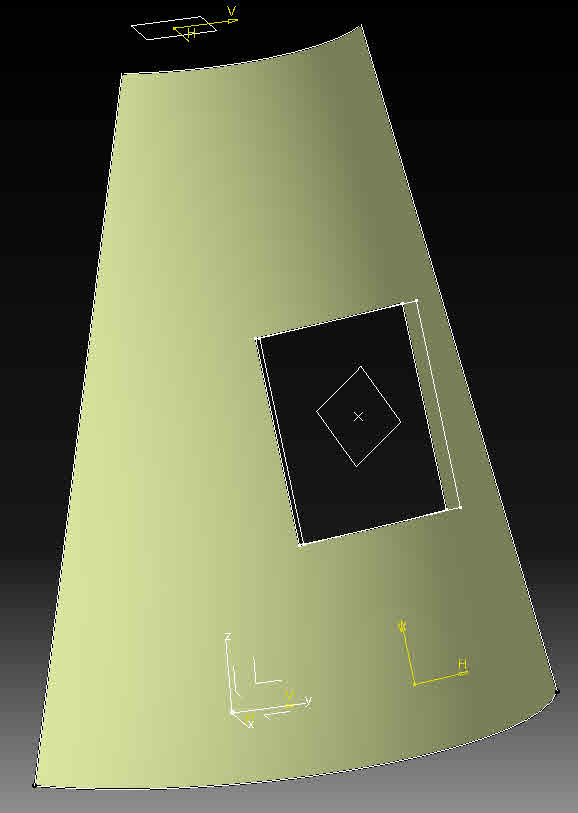

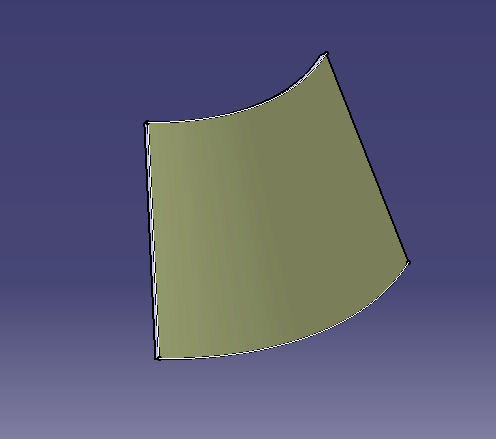

ich hab wie im Anhang zu sehen ein Kegelsegment mit einer bestimmten Blechdicke im SMD erstellt. Auf der Abwicklung wollte ich noch ein Ausschnitt anbringen, der vor dem Biegen entfernt werden soll. Mein Problem besteht jetzt darin das ich auf der Abwicklung keine Skizze erstellen kann bzw. diese nicht als Skizzirebende definieren kann. Das gebogene Blech ist als  Fläche mit Mehrfachschnitten erzeugt. Aus diesem wurde dann ein Trichter definiert.

Wie kann ich auf der Abwicklung einen Ausschnitt einfügen.

Vielen dank für eure Hilfe.

Grüße Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erzeuge Dir einfach eine Ebene mit der benötigten Ausrichtung. Auf der kannst du dann die Skizze anlegen und den Ausschnitt in der Abwicklung erzeugen.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hatte ich schon versucht. Ging leider nicht.

Gibt es noch eine andere Möglichkeit

Lg Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

in wie fern ging es nicht? Fehlermeldung oder Handhabung?

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

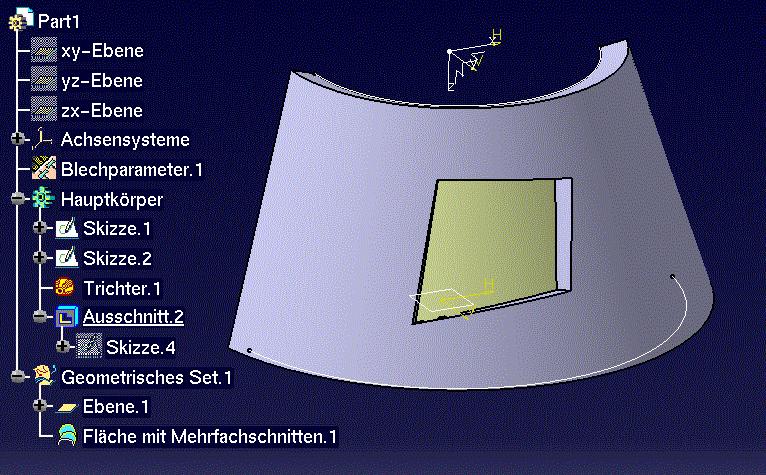

anbei ein Bild wie es Frank beschrieben hat.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

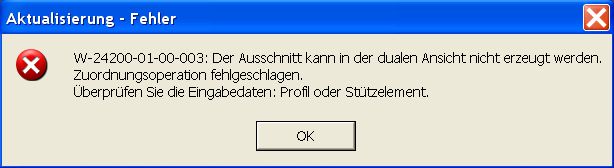

ich habe eine Skizze auf einer ebene erzeugt und wollte damit ein Ausschnitt erzeugen dann kamm die Fehlermeldung die ich im Anhang gestellt habe.

Lg Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

ich habe die Skizze einfach auf die Fläche "Projeziert" und mit dem Befehl "Split" die Aussparung erzeugt.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das geht, aber der ausschnitt wickelt er mir dann nicht richtig mit ab.

Der Ausschnitt soll vor dem Biegen gefertigt werden und daher brauch ich eine Zeichnung davon.

Und dann muss ich denn Ausschnitt mit dem entsprechenenden Tool machen, oder bin ich falsch

Viele Grüße Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

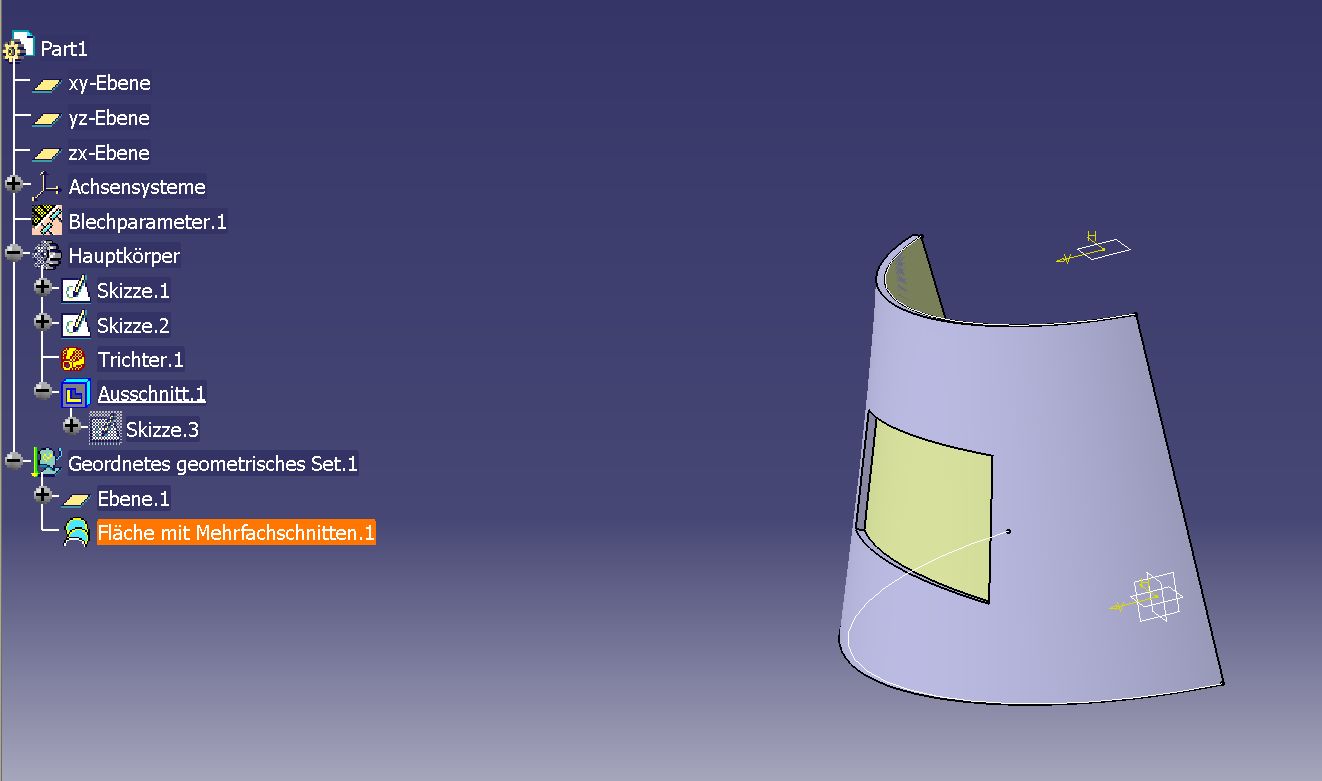

bei mir funktioniert das problemlos (sh Bild). Welchen Softwarestand benutzt Du?

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Catia V5 R16 HF 80

kannst du mir erklären wie du es gemacht hast?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Catia V5 R16 HF 80

kannst du mir erklären wie du es gemacht hast?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Cutout_in_Hopper.zip

Hallo,

ich habe es noch einmal in R15 ausprobiert und dort geht es auch. Ich habe auf der Fläche den Trichter erstellt, den Trichter abgewickelt, auf der Teilfläche des Trichters die Skizze erstellt, den Ausschnitt erstellt und den Trichter wieder aufgewickelt. Du findest das Teil im Anhang.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

zuerste erstellst du dir deinen Trichter. Danach wechselst du in den "Abgewickelten Modus". Dort erstellst du deinen Ausschnitt. Jetzt wechselst du wieder in die "3D Ansicht". Das Ergebnis kennen wir eh schon aus den Bildern.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So hab ich das auch versucht, leider ist es bei mir so das deine Datei kaputt ist.
Auch die Datei aus der Hilfe war kaputt bei mir. Der Haupfkörper ist grau dargestellt

woran liegt das?

ich kann die fläche nicht anwählen. habe es sonst genauso probiert wie du.

Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

warum kaputt? Du kannst die Datei doch öffnen. Bekommst Du eine Fehlermeldung? Das graue Zahnrad hat nichts zu sagen.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

das graue Zahnrad kommt wenn du keine Generative Sheet Metal Lizenz gezogen hast. Bei mir funktioniert die Datei. Sprich: keine Fehlermeldung.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich kann die baugruppe aufmachen

kann aber keinen neuen Ausschnitt erzeugen

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das Zahnrad ist grau da ich das Teil als nicht hybrid Körper erzeugt habe, Du kannst also keine Wireframegeometrie im Hauptkörper erzeugen. Warum kannst Du keinen Ausschnitt erzeugen? Bekommst Du eine Fehlermeldung?

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hab mich nur zu dumm angestellt

kann ich das in ein hybridmodel umwandeln?
dann würde ich das model abändern

grüße

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

nein das ist nicht möglich. Einmal Hybrid immer Hybrid. Das ist übrigens auch mit ein Grund warum es in vielen Firmen nicht zulässig ist ein hybrid-Modell zu erzeugen. Diese Operation kann in den CATIA Optionen durch den Administrator (bei einer Einzelplatzanwendung durch den Anwender) gesperrt werden.

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Du kannst mit dem Teil ganz normal weiterarbeiten. Oder schalte unter Tools / Optionen / Infrastruktur / Teileinfrastruktur / Teiledokument die Option 'Hybridkonstruktion in Körpern und Hauptkörpern ermöglichen' aus, dann sollte das Zahnrad grün sein. Warum kannst Du den Auschnitt nicht erzeugen? Bekommst Du immer noch die gleiche Fehlermeldung wie oben? Arbeitest Du mit der Mehrfachanzeigefunktion?

Gruß,

Frank

[Diese Nachricht wurde von .cept GmbH am 13. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

bezüglich der Farbe des Zahnrades ist mir noch was aufgefallen. Ich hab die Datei auf 2 Rechner geöffnet. Die Hybridkonstruktion hab ich auch auf beiden Rechnern ausgeschalten. Ich bekomm wenn ich ohne Generative Sheet Metal Lizenz öffne ein graues Zahnrad. Beim 2. Rechner mit Lizenz hab ich aber ein grünes Zahnrad bekommen.

Normalerweise müssten beide Zahnräder grau sein da ich Hybridkonstruktion ausgeschalten habe, oder hab ich da was falsch verstanden?

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

warum das zahnrad grün oder grau ist weiß ich nicht

warum ich keinen ausschnitt machen konnte weiß ich wiederum nicht

ich habe jetzt den trichter anders definiert nicht über die fläche sondern über die kurven
und dann ging es

vorher war es so das ich die abwicklung erstellen konnte, wenn ich dann aber eine skizze auf die fläche erstellen wollte konnte ich die fläche nicht selektieren

kann mir nicht erklären warum, ich arbeite aber normal nicht mir dem smd tool und kenn mich daher wenig aus.

habe es jetzt hinbekommen wobei ich mich schwer tu die skizze zu bemaßen. kann ich keine körperkanten projezieren im aufgeklappten modus oder mach ich da auch was falsch

vielen dank für eure hilfe, habe es so wie es aussehen soll (nur nicht mit richtigen maßen)

LG Räubertochter

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus,

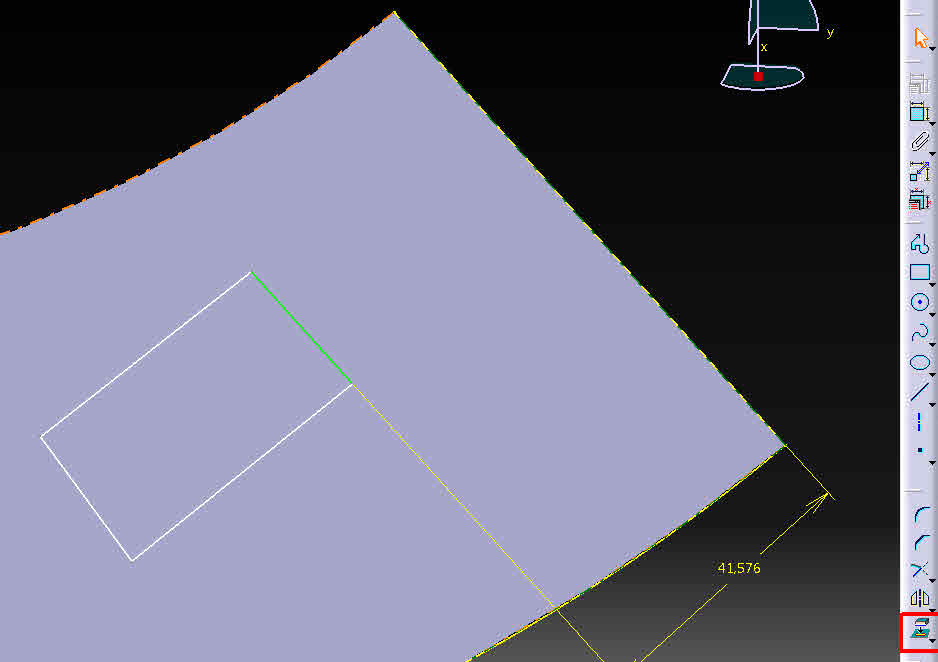

bei mir funktioniert das Projezieren von den Körperkanten schon. Die Projektionen hab ich mit dem Befehl, der im roten Kästchen ist, erzeugt. (siehe Bild)

------------------
Mit freundlichen Grüßen
Christian Obholzer
