Hi, kennt ihr Möglichkeiten, wie man seinen Zusammenbau mithilfe von Catia oder anderen Tools grafisch aufbereiten kann? Ich habe mal in einer Präsentation ein Bild von diesem einen City-Roller aus dem Einsteigerbuch für Catia gesehen, wie er in der ISO-Ansicht da stand, die Einzelteile schöne Farben hatten und der gesamte Roller eine etwas dickere umlaufende Linie als Kontur hatte (dazu hätte ich jetzt gerne einen Screenshot aus dem 3Dxml Player gemacht, aber ich sehe gerade, dass die Darstellung beim Markieren von Teilen im Baum mit der neusten Version die ich eben heruntergeladen habe ganz anders (orange) aussieht als in der Firma (durchsichtig + blau + Kontur)), so dass das Gesamtbild etwas comichaftes an sich hatte (etwa so) - und das geht mir jetzt nicht mehr aus dem Kopf. :) Vielleicht kommt das ja jemandem zufällig bekannt vor..
Vielleicht wurde dafür aber auch einfach nur ein Screenshot mit einem Grafikprogramm bearbeitet (allerdings kann ich mir nicht vorstellen, dass sich der Aufwand dafür gelohnt hätte).
PS: Die Möglichkeit Materialien zuzuweisen ist mir schon bekannt, gefällt mir aber nicht besonders gut. Ich möchte also auch nicht unbedingt realitätsnahe Bilder machen, sondern eher was Farbiges. :)
PS²: Eine Kollegin hat mir neulich etwas von 3Dvia erzählt und mir eine kleine Exe-Datei mitgegeben, die ich zuhause aber noch mal neu herunterladen musste (wahrscheinlich weil es eine veraltete Version war). Dann wurden erst mal lange Zeit Daten heruntergeladen und irgendwas installiert (ich hab mal eben nachgeschaut: das Programm heißt 3Dvia Shape), was aber nach dem Startversuch ewig lange geladen und eigentlich nur meinen RAM vollgeladen hat (bis 1,6GB, dann hab ich den Prozess beendet). Allerdings wenn ich nach 3Dvia google, finde ich Bilder die einen ähnlich verspielten Look haben, wie ich es mir vorstelle. Nur weiß ich, wie gesagt, nicht wie ich das Programm zum Laufen bringe und ob ich damit überhaupt Catia-Daten einlesen könnte. Vielleicht kann mir ja jemand von euch etwas mehr dazu erzählen. 0:) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
teensoldier
Mitglied
Beiträge: 3
Registriert: 11.07.2009 AMD Athlon XP 3200+
ATI Radeon X850
2GB RAM
|
erstellt am: 13. Jul. 2009 18:35 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 13. Jul. 2009 21:00 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
Hi teensoldier und willkommen im Forum. Möchtest du einfch nur ein schattiertes Bild deiner Konstruktion in die Zeichnung bringen?

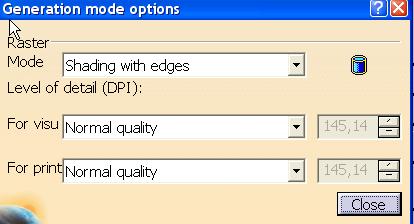

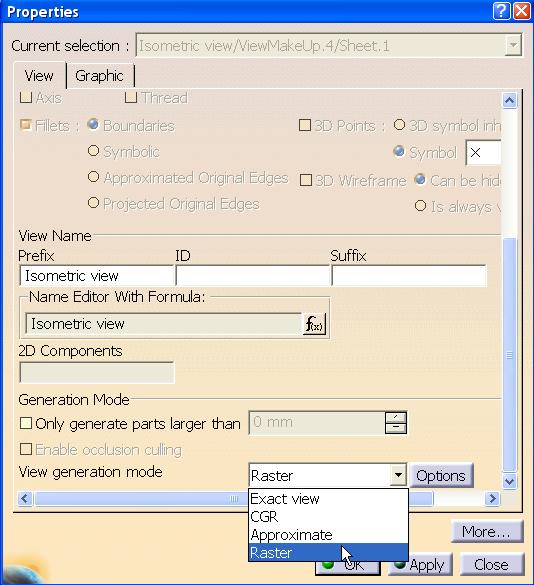

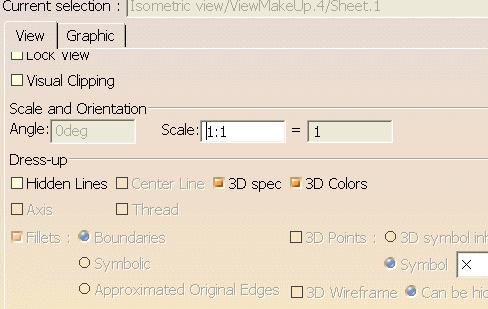

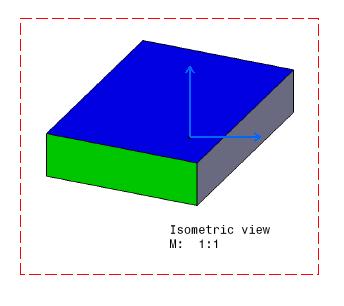

Erzeuge dir eine ISO-Ansicht von deinem nach Wunsch eingefärbten oder mit Material beaufschlagten Teils. In den Eigenschaften der View stellst du "Raster" ein, desweiteren, die benutzung der "3D-Farben". In den Optionen des "Rasters" shading oder "shading with edges" Ist dies das, was du suchst? ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 13. Jul. 2009 21:02 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
|
Erwin
Mitglied
CAD-PDM-Admin
Beiträge: 245
Registriert: 03.11.2000
|
erstellt am: 13. Jul. 2009 21:21 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
|
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 13. Jul. 2009 22:20 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
Servus Zunächst: Willkommen im Forum. Geht es bei deiner Frage um die Konfiguration der Darstellung in 3DVIA? Dann wäre deine Frage besser hier aufgehoben. In CATIA gibt es den "Comic-Look" AFAIK im Photostudio bzw Realtime-Rendering. Gruß
Bernd PS: Bitte Systeminfo ausfüllen. ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
capirex65
Mitglied
Beiträge: 320
Registriert: 19.04.2006 Laptop: Lenovo R400
Desktop: Opteron 175, 4GB, Plait 8800GT 512MB
CATIA V5 R18, ProE 2.0/4.0 (SE)
|
erstellt am: 13. Jul. 2009 23:08 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier

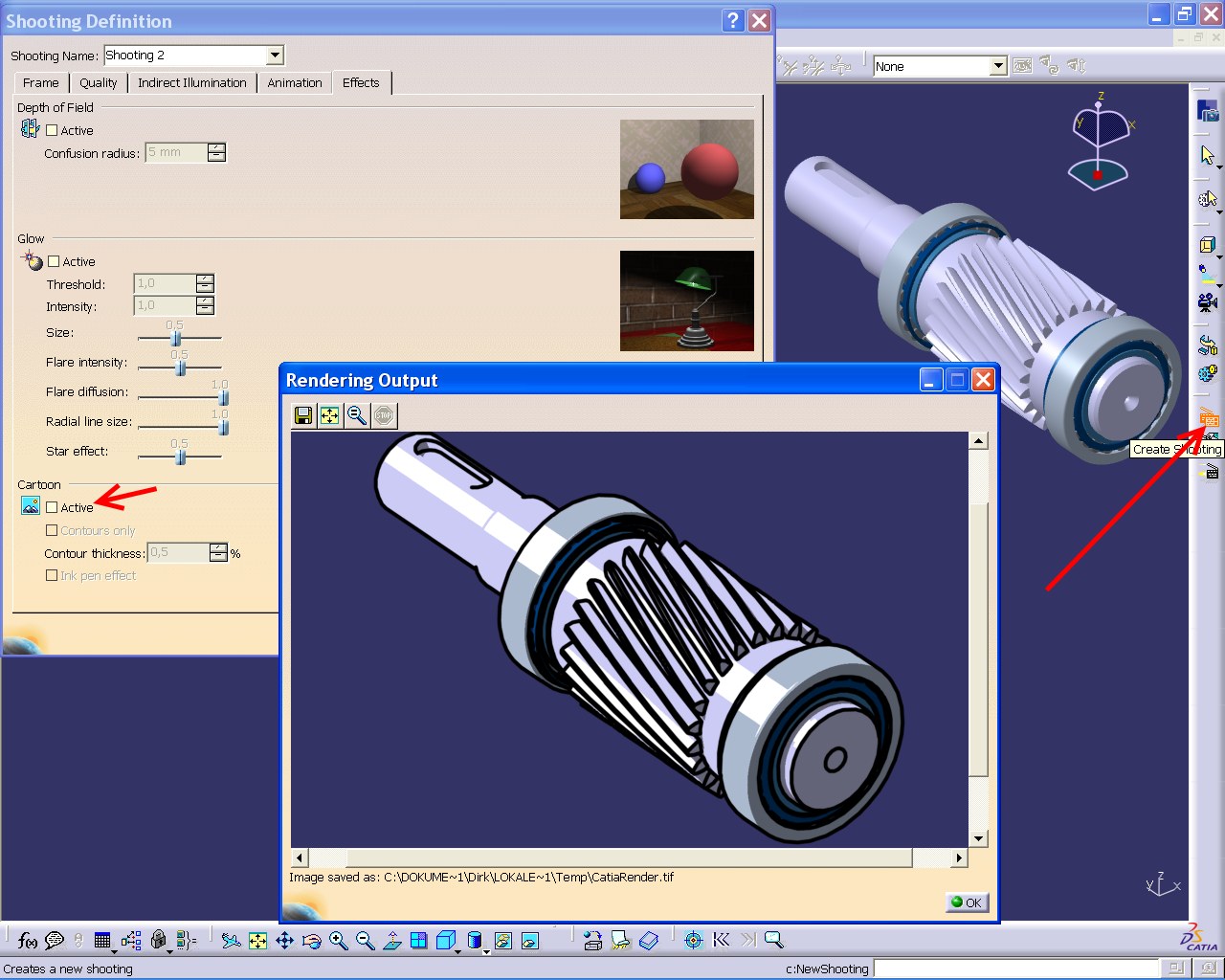

Mein Tipp wäre Start-->Infrastructure-->Photo Studio das ist die Rendering Umgebung von V5. Ich nutze für Präsentationen eigentlich immer kurz gerenderte Bilder. Das sieht einfach wesentlich glatter aus als so ein CAD-Screenshot. Und da hätte man auch die Option in Shooting Definition unter Effects "Cartoon" zu aktivieren. Vielleicht bringt dich das etwas weiter. ------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation!
Kenntnisse: - Pro Engineer Wildfire und Mathcad Referenz: 1. Preis CAD-Wettbewerb SAXSIM 2009 PRESSE
- CATIA V5: 3 Jahre studentischer Tutor für V5 an der TU-Chemnitz
6 monatiges Praktikum in der CAD-Methodenentwicklung der Dr. Ing. h.c. F. Porsche AG
Aufgabenfeld: Einlasskanal- und Brennraumtemplates
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schimme
Mitglied
Beiträge: 278
Registriert: 01.11.2006 Intel i7 4x4,6Ghz|Win7x64|6GB Ram|Catia V5R19SP2|GTX 285
|
erstellt am: 14. Jul. 2009 00:16 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
Also ich weiß ja nicht inwieweit das auch mit Catia geht, aber ich würd es so machen: - Comicbild vom Roller als tif speichern (aus Catia)
- techn. Zeichnung in Catia machen und als tif speichern
- im Adobe Photoshop die beiden schön zusammenbringen evtl kann man sich das mit dem Comic in Catia auch sparen und nen normalen Schnappschuss in Photoshop mit dem ein oder anderen Filter verschönern... Das mit dem Roller find ich wirklich schick... schimme
*edit*
konnts nich lassen...das waren 10min Photoshop CS3 mit nem einfachen Schnappschuss aus Catia und den Filtern: - Tontrennung
- Farbpapiercollage
- Gauß`scher Weichzeichner Einfach mal mit den Einstellungen spielen... Ich finds ganz nett...
[Diese Nachricht wurde von schimme am 14. Jul. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
teensoldier
Mitglied
Beiträge: 3
Registriert: 11.07.2009 AMD Athlon XP 3200+
ATI Radeon X850
2GB RAM
|
erstellt am: 14. Jul. 2009 18:36 <-- editieren / zitieren --> Unities abgeben:
@thomasacro: Aber das sieht dann doch genauso aus wie in der Produkt-Ansicht, oder nicht? Wenn ja, dann meinte ich das nicht. :) @Erwin: Ich weiß leider nicht welches der Suchergebnisse das ist was Du meintest.. Zufällig das mit 3DSMax?
Zitat:
Original erstellt von bgrittmann:
Dann wäre deine Frage besser hier aufgehoben.
Ja, das Unterforum hab ich danach auch gesehen. ^^
Zitat:
Original erstellt von bgrittmann:
Bitte Systeminfo ausfüllen.
Hab ich doch.. oder nicht? Das da links neben meinem Beitrag.
Zitat:
Original erstellt von bgrittmann:
In CATIA gibt es den "Comic-Look" AFAIK im Photostudio bzw Realtime-Rendering.
Zitat:
Original erstellt von capirex65:
Mein Tipp wäre Start-->Infrastructure-->Photo Studio das ist die Rendering Umgebung von V5.
Dahin hab ich mich auch schon mal verirrt, wusste aber nicht was ich damit anfangen soll. Danke. :)
Zitat:
Original erstellt von schimme:
Das waren 10min Photoshop CS3 mit nem einfachen Schnappschuss aus Catia und den Filtern:- Tontrennung
- Farbpapiercollage
- Gauß`scher Weichzeichner Einfach mal mit den Einstellungen spielen...
Ich denke das kommt der Vorlage am nächsten. Dankeschön! :] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schimme
Mitglied
Beiträge: 278
Registriert: 01.11.2006 Intel i7 4x4,6Ghz|Win7x64|6GB Ram|Catia V5R19SP2|GTX 285
|
erstellt am: 14. Jul. 2009 23:01 <-- editieren / zitieren --> Unities abgeben: Nur für teensoldier
Probier auch mal das noch aus: - Filter mehrfach anwenden
- Filter nacheinander kombinieren
- Ebeneneffekte benutzen Die Variationsmöglichkeiten sind groß, am Ende entscheidet der subjektive Eindruck und nicht zuletzt der Arbeitsaufwand. Das hier finde ich auch sehr schön, kommt halt immer drauf an wieviel Arbeit du investieren willst... schimme Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
