Huhuuuu!!!

Wie Ihr ja sehen könnt, ist dies mein erster Beitrag! Was aber nicht heißt, dass ich Euch nicht kenne. Als ich meine Projektarbeit schrieb hat die Sufu gelangt, doch nun benötige ich konkrete Hilfe ;(

folgendes Problem:

Ich habe 3D-Modelle bekommen, welche in einem .igs - Format erstellt wurden. Diese lassen sich anstandslos von Catia öffnen, aber eingeschränkt bearbeiten(kommt mir so vor). Hab jetz einfach die Bauteile als Parts gespeichert...

Nun mag i ein Rohr in 3 Teile zerlegen, damit ich die jeweiligen Teilstücke besser bemaßen kann/muss(müssen geteilt werden --> vorgegeben). In dem Modell sind mehrere Punkte vorhanden, diese brauche ich für eine "Biegetabelle". Eine Tabelle für das gesamte Teil und 3 für die anderen 3 Einzelteile!

Wenn ich jetzt die einzelnen Punkte abfahre, kann ich die Koordinaten zwar ablesen, muss jedoch immerwieder jede einzelne Koordinate berechnen! Die Biegetabelle SOLL von 0 beginnen, was mir im Moment die Zeit stiehlt.

Kann man Catia sagen ab hier, Punkt "x" im Raum, ist der neue Ursprung !? Vielleicht gibts ja auch noch andere Möglichkeiten.... ???

Lassen sich die Koords in eine Excel auswerfen ???

THX, schon mal! Bin in dem Gebiet echt ne Null!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Willkommen im Forum.
Verschiebe doch einfach den Körper, so dass der entsprechende Punkt auf null liegt. (entweder verschieben oder mit Bedingungen)
Punkte Im- und Export siehe Forensuche oder FAQs.
Körper aufteile:
- Ebenen erstellen an den getrennt wird
- Körper kopieren -> Einfügen Spezial -> als Ergebnis (so viele Teilkörper du benötigt)
- jeden Körper an den entsprechenden Ebenen trennen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einen wunderschönen bgrittmann

Dich liest man wirklich oft, aber gern

Kurz nach meinem Post kam mir auch der Gedanke, Bedingungen zu verwenden. An sich funzt es auch, nur muß die neutrale Faser( viele Teilstrecken ) mit dem Körper verbunden( Bedingungen ) werden -.-

Ein Teufelskreis!!! Ich prob´s Morgen früh mit verschieben! Mir fallen schon die Lider runter!

Laut meinem Auftraggeber wurden alle Dateien/Parts mit Eigenschaften versehen, keine Ahnung ob´s an der Kompatibilät liegt, dass nix mehr da ist oder die Leute haben geschlampt...

gute Nacht und aufwiederschreiben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erzeuge ein neues aktives Achsensystem am Anfang des Rohres und mit einer Achse in Richtung des ersten geraden Teilstücks. Dann sollte das Messen der Koordinaten ohne Umrechnung und Verschieben möglich sein.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Frank,

das hab ich gleich als erstes versucht, doch leider erfolglos!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich das Achsensystem eintrage, kann ich ja auf 0 stellen, bzw Rohranfang sagen hier ist Null! Nur stimmen dann keine Abstandswerte mehr -.-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

welche Abstandswerte meinst Du?

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ahhh, jetzt geht´s so einigermaßen!

In manchen Messpunkten hab ich Abweichungen von knapp 2mm, dann mal 2 Zehnteln und andere stimmen auf´s Tausendstel!

An was kann dis liegen !? Und kann ich die Koords gleich von Catia aus in eine Tabelle verschieben !?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von .cept GmbH:
Hallo,

welche Abstandswerte meinst Du?

Gruß,

Frank

---

Entschuldige, wenn ich mich nicht konkret ausdrücke! Damit meinte ich die Koords.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

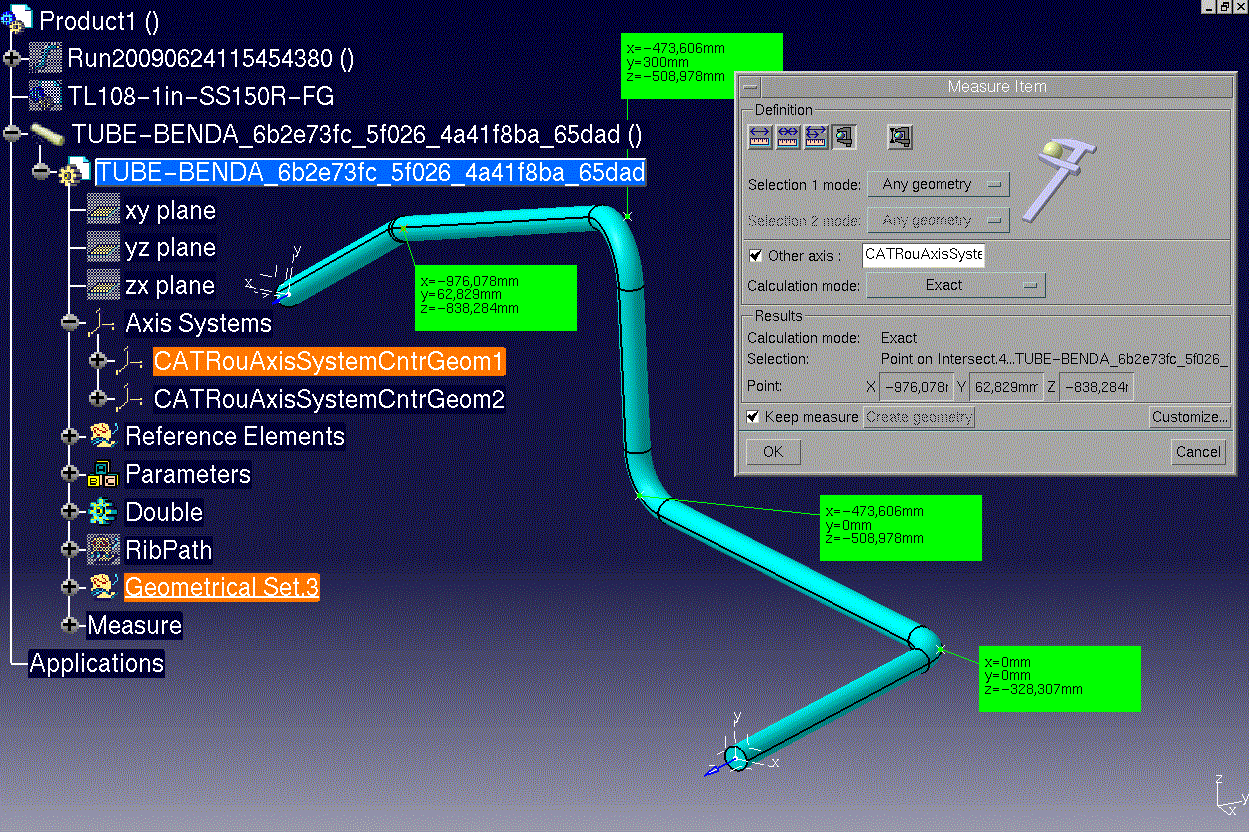

in dem Bild noch einmal die korrekte Vorgehensweise beim Messen. Eigentlich sollte es keine Abweichungen geben. Automatisch kann man die Koordinaten mit einem CATScript auslesen wenn die Elemente, welche ausgegeben werden sollen, bekannt sind.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jap, so schauts bei mir auch aus!

Wie kann ich den Schnittpunkt der Achsen messen ?
Habe die ganze Zeit an der neutralen Faser gemessen!!! Denke mal, dass es daran liegt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

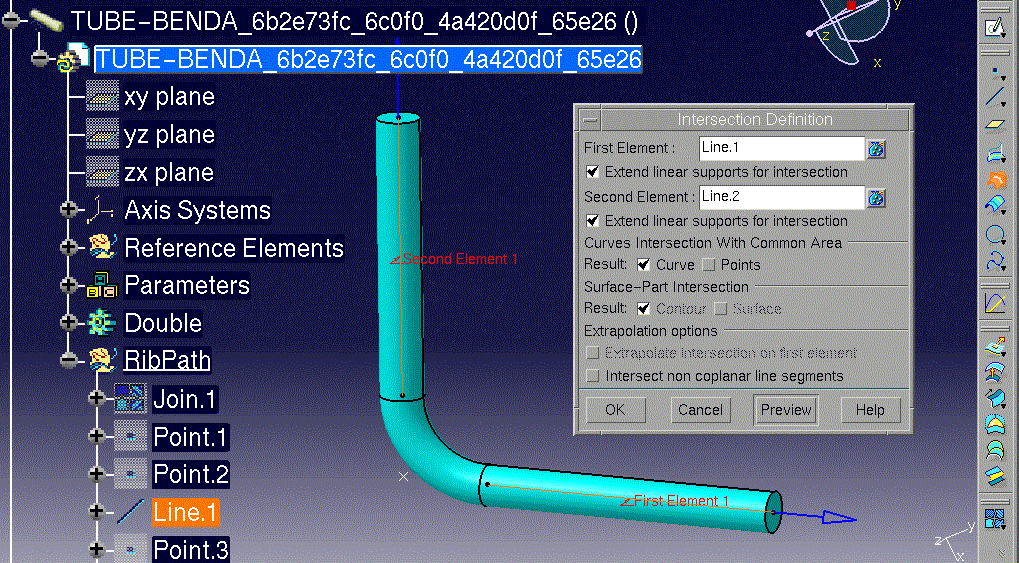

erzeuge eine 'Intersection' der beiden Linien mit der Option 'Extend linear supports for Intersection' für beide Elemente.

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

oO!

Daran merkt man, dass ich einfach noch zu unerfahren bin!!!

in welchem Modi finde ich den Befehl ?

PS: mit dem auswerfen der Messpunkte mit den jeweiligen Koordinaten hab ich schon mal geschafft

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

zu finden im Generative Shape Design (s.h. Bild).

Gruß,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jaaaaa, habs jetz!!!! ( bzw kurz nach deiner Antwort, nur kam meine Freundin dann Heim  )

Wenn ich jetzt die Punkte als .xls speichere, wirft mir Catia die Koords sehr unübersichtlich aus!!!

Hätte dis am liebsten so --> | Punkt | X | Y | Z | Radius | .....

die Striche ( | ) sollen die Spalten darstellen und in den Zeilen darunter logischerweise die entsprechenden koords.

Is das möglich, oder muss dis von Hand abgetippt werden !? Hab da entdeckt, dass man .csv-Dateien ganz einfach in die Zeichnung einbinden kann.

Schanke dön !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
"Eckpunkte" einblenden -> in Zeichnung wechseln -> Ansicht markieren -> Eigenschaften -> Drahtmodell ist stets sichtbar -> Punkte markieren -> Einfügen -> Bemaßung -> Koordinatentabelle -> Radien "von Hand" in der Tabelle ergänzen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ab einfügen versteh ich´s nimmer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
In der Zeichnung die Punkt sind in der Ansicht sichtbar:
- Punkte selektieren
- Menüleiste "Einfügen" -> Bemaßungen -> Bemaßungen -> Koordinatenbemaßung mit Tabelle
- Einstellungen vornehmen und Anweisungen in der Statusleiste folgen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marci83,

bestehende Punkte kann man doch nachträglich umwandeln in Punkttyp "Koordinaten" (sind sie wahrscheinlich schon). Unten im Feld gibt's noch: Referenz. Und wenn Du dort Deinen gewollten (Null)Punkt als Referenzpunkt anklickst, schreibt es dann die Werte für x,y und z vielleicht gleich richtig um?

Gruß
Angela

------------------
Materie ist reiner Geist, nur eben dichter.
Catia ist dann wohl irgendwo dazwischen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo liebe Gemeinde!

In den letzten Tagen kamen leider andere Probleme dazwischen, daher erst jetzt mein Post.

Die Angaben vom bgrittmann sind schon fast perfekt, muß jetzt nur noch die Radien in die Tabelle einfügen! Laut meiner Vorlage schaut es danach aus, dass sie in einem Schritt erzeugt wurden!
( Also Tabelle mit Koordinaten erzeugen und zudem Radienspalte miteinbeziehen )

@ Ancela:

Den Button kenn ich leider nicht. In welchem Modi ist er verfügbar ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich die Tabelle konfiguriere, kann ich dann eine extra Spalte einfügen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, drücke mich zu ungenau aus!

Dass man Spalten hinzufügen kann ist/war mir bewußt, jedoch erfordert es dann einiges an nachträglicher Verschönerung der Tabelle -.-

Danke euch^^

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Marci83,

im Fenster vom Punkt, wenn er auf Punkttyp "Koordinaten" eingestellt ist, gibt es unten 2 Felder für die Referenz (den Bezugspunkt des Punktes). Siehe Bild. Ich habe bisher nur für "Punkt" manchmal einen anderen angeklicht anstatt den Nullpunkt vom Part zu lassen. Mit dem "Referenz-Achsensystem" kenne ich mich nicht aus.

Du könntest einen neuen Punkt am Rohranfang machen (als Kreismittelpunkt). Und bei den bestehenden Punkten diesen als Referenz anklicken.
Dann bleibt der bestehende Punkt entweder wo er ist, und die Werte für x,y und z passen sich an, dann hättest Du die Werte, die Du wissen willst
oder
der bestehende Punkt rutscht weg (weil die Werte sich nicht ändern). Dann könntest Du einen Punkt machen, der soweit weg ist von Null, wie der Punkt an der Rohrfläche und alle Punkte auf diesen referenzieren, dann sitzt am Schluß das Rohr am Catia-Nullpunkt.

Ich weiss nicht, ob der Punkt an der gleichen Stelle bleibt und die Werte sich anpassen oder ob der Punkt wegrutscht wenn ein Referenzpunkt angeklickt wird. ("Normale" Punkte rutschen weg, wenn man einen Referenzpunkt anstatt den Standartpunkt nachträglich anklickt)

Gruß
Angela

------------------
Materie ist reiner Geist, nur eben dichter.
Catia ist dann wohl irgendwo dazwischen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Ancela,

dan brauch Ich aber ein Achsensystem als Referenz, was Ich nicht habe!
Mit den Tips der Vorredner hat´s wunderbar geklappt. ( Achsensystem erzeugen, und dann beim Messen angeben, Startpunkt )

Trotzdem danke, dass Du mitdenkst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

das alles war jetzt auch für sehr informativ.
Kann ich die Tebellenausgabe diesbezüglich so erweitern daß mir zu den Koordinaten auch Länge, Biegeradius, Biegewinkel, Verdrehwinkel und Steigwinkel ausgegeben wird.
Also alle Angaben die ich für die Rohrbiegemaschine benötige?

gruß vom verregneten Bodensee

Michael
