Autor Thema:  Langloch mit Sketcher - keine verbundene Kontur (6480 mal gelesen)
goodsi
Mitglied
CATIA V5/NX4 User - Tooling


Sehen Sie sich das Profil von goodsi an!   Senden Sie eine Private Message an goodsi  Schreiben Sie einen Gästebucheintrag für goodsi

Beiträge: 11
Registriert: 24.11.2008

INTEL XENON X5260 3,33GHz 4,00GB RAM<P>MS Windows XP Professional x64 SP 2

erstellt am: 26. Mai. 2009 11:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo allerseits,

Ich bin ein Catia V5 Neueinsteiger und mache gerade die erste Übung aus einem Hanser-Buch. Habe gerade ein Langloch mit dem Sketcher gezeichnet. Wenn ich wieder im Modellbereich bin, habe ich keine durchgehende Kontur des Langloches, sondern vier einzelne Kurven. Was muß ich hier umstellen?

mfg
goodsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DanielFr.
Ehrenmitglied V.I.P. h.c.
Manager


Sehen Sie sich das Profil von DanielFr. an!   Senden Sie eine Private Message an DanielFr.  Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 26. Mai. 2009 12:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für goodsi 10 Unities + Antwort hilfreich

Hallo,

wie hast du den das Langloch erzeugt? Dafür gibt es doch ein eigenes Feature. Im Sketch kannst du auch auf die Sketch-Analyse (ist eine Ampel) klicken. Dann siehst du wo die offnene Konturen im Sketch sind. Mit dem Befehl trimmen kannst du dann die offenen Linien verschneiden.

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 26. Mai. 2009 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo goodsi,

gib uns doch mal deine Systeminfos.

Grundsätzlich solltest du eine Skizze voll mit Bedingungen versehen, bevor du die Skizze wieder verläßt.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

goodsi
Mitglied
CATIA V5/NX4 User - Tooling


Sehen Sie sich das Profil von goodsi an!   Senden Sie eine Private Message an goodsi  Schreiben Sie einen Gästebucheintrag für goodsi

Beiträge: 11
Registriert: 24.11.2008

INTEL XENON X5260 3,33GHz 4,00GB RAM<P>MS Windows XP Professional x64 SP 2

erstellt am: 26. Mai. 2009 13:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Daniel,

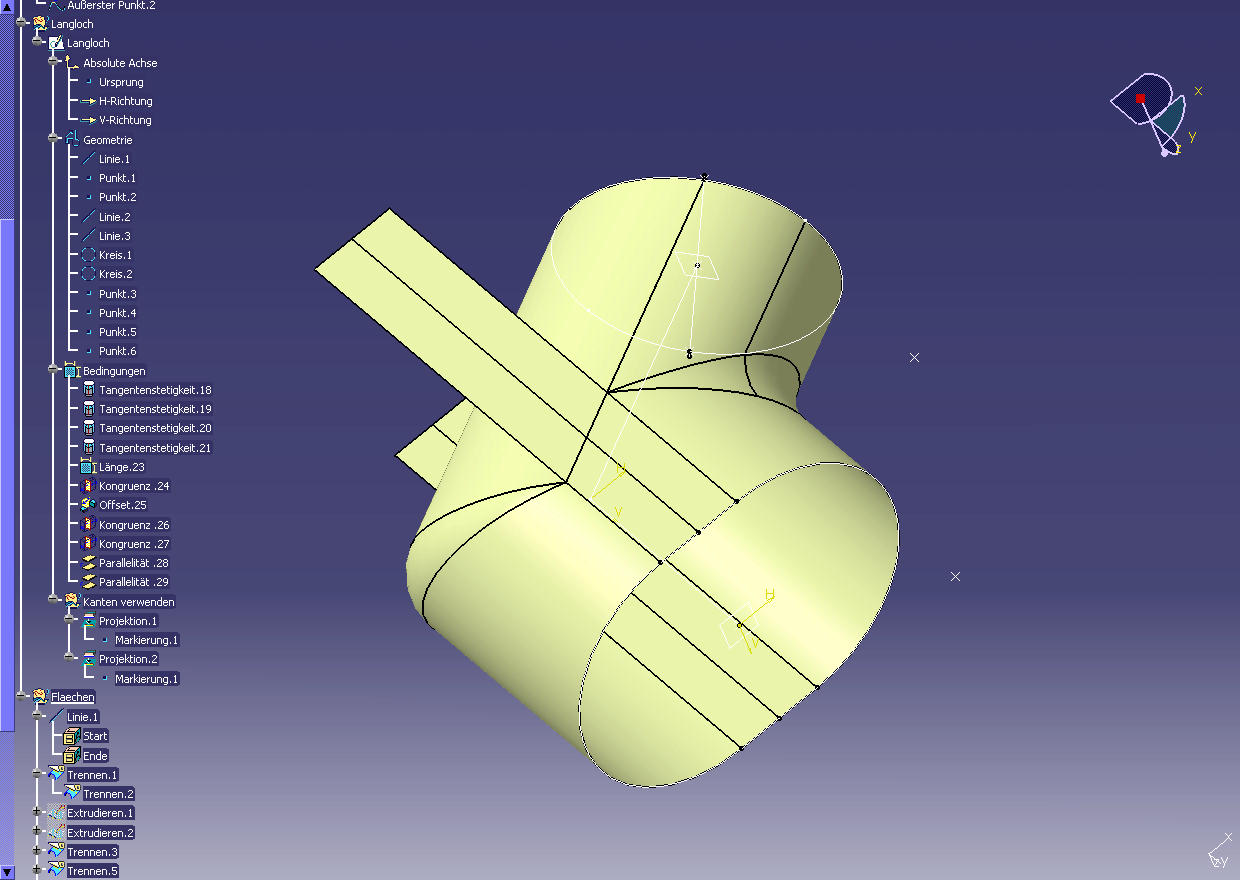

Danke für die rasche Antwort. Ich denk, es passt alles. Nur, wenn ich später mit der Langlochkontur eine Extrusion mache und dann trimme und später verrunde, krieg ich Probleme -> siehe Bild. Ich habe auch schon mit Verbinden gearbeitet, aber dann gibt es Probleme mit dem Verrunden, weil die Verundungskante in den ebenen Bereich hineinläuft.
Vielleicht passen bei mir die Sketcher-Optionen nicht.

thx im voraus
goodsi

PS: Hallo CEROG, werde meine Daten bald vervollständigen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Mai. 2009 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für goodsi 10 Unities + Antwort hilfreich

Hallo goodsi.
Wie kommst du darauf, dass du einzelne Kurven hast? Die Flächen sehen doch erstmal ok aus. Nun kann ich auch nicht so ganz eingrenzen, wo du dein Problem siehst: Ist es nun ein skizzierproblem, oder ein Problem der Verrundung?
Solltest du die Funktion "Langloch" in deinem Baum vermissen: Catia baut komplexe skizzen immer als Verbindung von Linien, Kreisen Splines und anderen grundgeometrien auf. Ein Langloch ist KEINE grundgeometrie, sondern setzt sich aus zwei Kreissegmenten und zwei (drei) Linien zusammen. Und genau diese sehe ich auch in deinem Sketch.

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

goodsi
Mitglied
CATIA V5/NX4 User - Tooling


Sehen Sie sich das Profil von goodsi an!   Senden Sie eine Private Message an goodsi  Schreiben Sie einen Gästebucheintrag für goodsi

Beiträge: 11
Registriert: 24.11.2008

INTEL XENON X5260 3,33GHz 4,00GB RAM<P>MS Windows XP Professional x64 SP 2

erstellt am: 26. Mai. 2009 17:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


uebung1.zip


Hallo Daniel,

Ich habe jetzt die Übungsdatei angehängt.
1) Das Langloch ist mit 7 Punkte konstruiert. Bei mir sind es immer nur 6.

2) 2 Punkte sind in die Skizze hineinprojiziert und kongruent mit den 2 Linien des Langloches. und die Langlochkontur kann noch tadellos getrimmt werden. Wenn ich das mache, kann ich beim Trimm-Befehl die Langlochskizze nicht mehr angreifen.

mfg
goodsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 26. Mai. 2009 18:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für goodsi 10 Unities + Antwort hilfreich


Uebergang_Ellipse_Langloch_Extrude.zip


Ist es wichtig ob ein Langloch aus 7? oder 6 Punke aufgebaut ist?

BTWBy the way (So nebenbei bemerkt) ein Langloch ist bei mit immer eine Hilfsline(gibt die Länge vor) und 2 Halbradien und 2 Volllinien.

Bei Tangentenstetigkeiten, wird es immer schwer sein zu erkennen welche Teilfläche wie geschnitten werden muss. ( hier Planare Langlochfläche und Elipsenoberfläche.) Da muss der Mensch eine Eindeutigkeit festlegen.

[Diese Nachricht wurde von Thomas Harmening am 26. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
