Autor Thema:  Kreismuster!? (2346 mal gelesen)
LaCosa
Mitglied
Student


Sehen Sie sich das Profil von LaCosa an!   Senden Sie eine Private Message an LaCosa  Schreiben Sie einen Gästebucheintrag für LaCosa

Beiträge: 10
Registriert: 27.04.2009

P4 4GHz
Windows XP Business
CATIA V5 R17

erstellt am: 27. Apr. 2009 15:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo...

ich muss als Hausarbeit eine Variantenkonstruktion mit verschiedenen Anwenderparametern im Part erstellen.

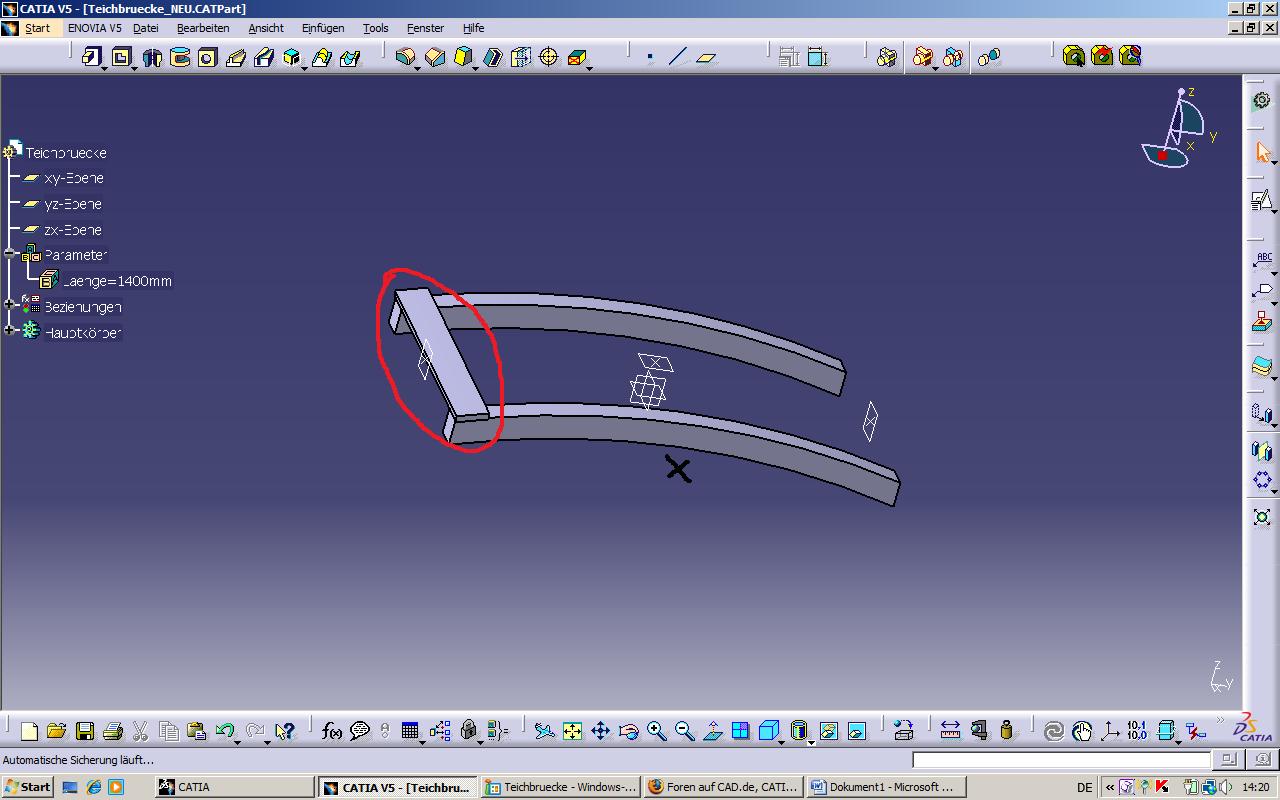

Habe mich für eine Teichbrücke entschieden(Anhang1).
Jetzt habe ich folgendes Problem:
Die Länge der Brücke wird durch einen Parameter gesteuert. Die Trittstufen(rot im Anhang1) wollte ich über Kreismuster vervielfältigen (anzahl der stufen abhängig von der Länge über eine Formel gesteuert).

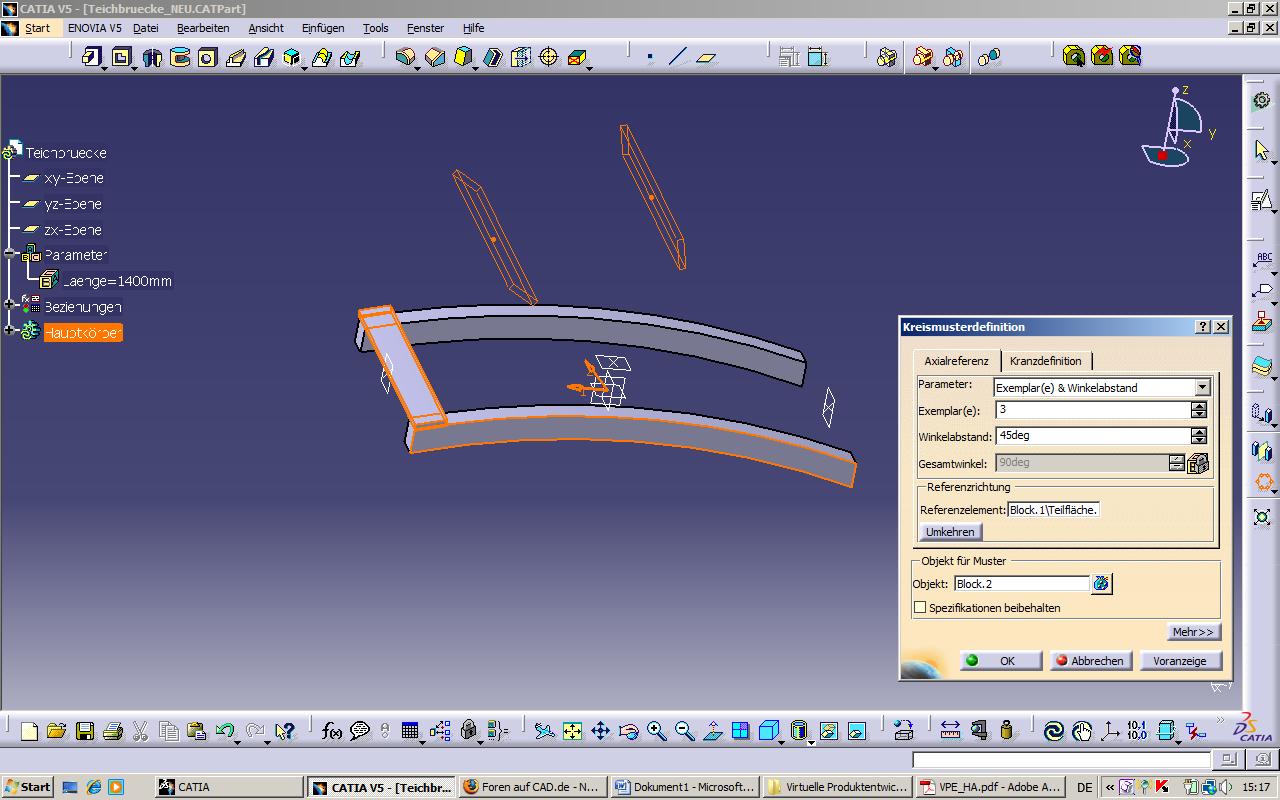

Nachdem ich das Referenzelement gewählt habe ist der Kreismittelpunkt nicht dort wo ich ihn haben möchte(Anhang2).
Wie bekomme ich es hin das das Muster entlang meines Referenzelementes läuft?

Danke schonmal im Voraus.
