Hallo zusammen,
ich habe folgendes Problem. ich würde gerne Maße im catproduct darstellen. Allerdings sollen die Maße nicht den Wert sondern eine Benennung bekommen. Hier ein Beispiel ich messe mit measure between ein maß von 18, möchte aber im catproduct nicht den Wert sondern eine Bezeichnung wie z.B. a angezeigt bekommen. der hintergrund ist das ich 3DXML files zur verdeutlichung von Bauteilerklärungen in eine PPT einbinden möchte.
danke für Eure Hilfe.
Gruß vom Rhein Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

nach meinem Wissen geht das im AssemblyDesign so nicht so einfach. Ich empfehle dir die Komponenten zwischen denen du die VariablenMasse vergeben möchtst in ein separates Part zu kopieren und dort Parameter zu erzeugen. Die erzuegten Parameter umbenennen (z.B. über Formeleditor A,B,C etc.) und anschliessend die Parameterdarstellung (Kontextmenü RMT) die Option "Objekt A -> Name - Anzeige" auswählen.

Grüsse
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tip, aber leider ist das nicht das was ich brauche ich habe nur eine komponente und möchte z.B. einen Abstand von zwei Flächen darstellen. Ins catproduct muß ich das catpart kopieren, da ich in der R16 aus einem catpart kein 3DXML machen kann...das geht glaube ich erst ab R19....habs schon mit einem hilfssketch versucht ...aber wenn ich den einblende bekommt man ja die Maße nicht angezeigt....
Gruß vom Rhein Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

dann kannst Du es ja doch sofort in Deinem Part machen, ohne ein neues einzufügen. Sonst wie von Markus beschrieben.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...danke nochmal für Eure Tips...hab aber gerade noch eine andere Möglichkeit herausgefunden...ich lege mir eine Hilfsplane in mein catpart und erzeuge dann ein constraint im 3D.....arbeite jetzt schon einige jahre mit v5 und hab die Funktion noch nieeeee benutzt...peinlich....
Gruß vom Rhein Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

....Sch...zu früh gefreut...sobald ich in das catproduct umschalte sind die constraints ausgeblendet....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

hast Du vielleicht den DMU-Navigator zur Verfügung? Hier könntest Du einfach eine 3D-Anmerkung machen. Mit einer Attributverknüpfung könntest Du dort sogar einen parameterwert assoziativ einbinden.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Joachim,

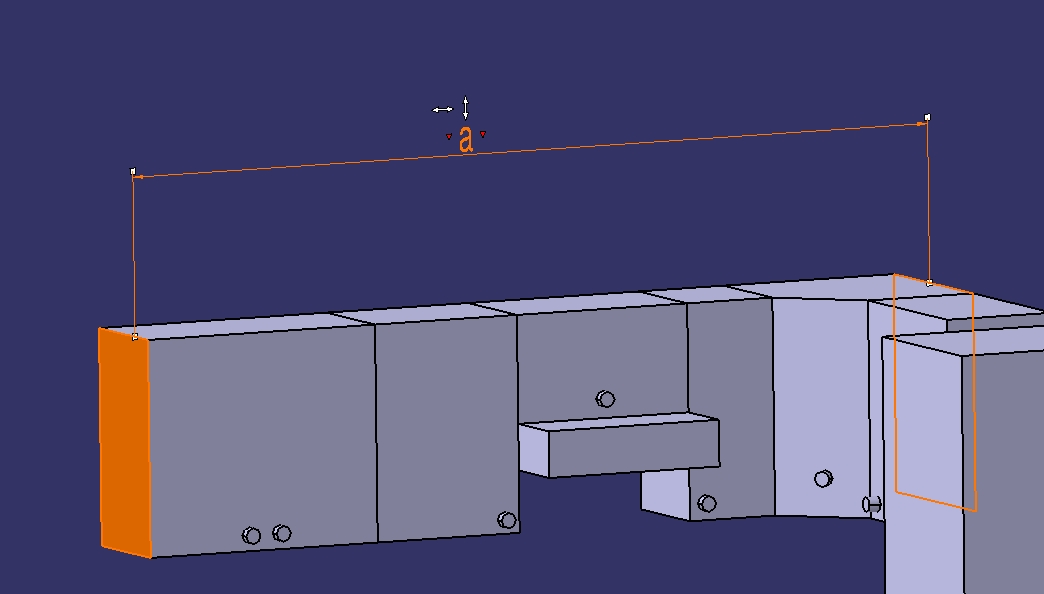

ich hab mal ein Bild angehängt.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...also mit der 3D Anotation im DMU kann ich aber leider keine Maßhilfslinien erzeugen oder ??? Kann ich in den tools options irgendwo einstellen das bei einem eingeblendeten sketch die Maße zu sehen sind ???
Gruß vom Rhein Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Joachim,

hast du es schonmal mit der workbench "Product Functional Tolerancing & Annotation" probiert?
Das ist eine Umgebung, womit man Bemaßungen und Toleranzangaben wie in der Zeichnung im 3D erzeugt.
Man muss sich zunächst eine Annotation Plane erzeugen, worauf die Maße dann platziert werden.
Danach kannst du über die Funktion Dimensions dein gewünschtes Maß erzeugen und über rechte Maustaste und properties ein FakeDim mit z.B. dem Wert a erzeugen.
So, ich hoffe, dass hilft dir.
Grüße aus Untertürkheim

------------------
MfG Martin
maba-engineering

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Hinweis, aber leider steht mir die Lizenz nicht zur Verfügung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
