Wie geht man am besten bei einer Stiegenkonstukrion vor??
danke

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

denyo_1
Ehrenmitglied V.I.P. h.c.
Manager

Senden Sie eine Private Message an DanielFr.

Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 21. Dez. 2008 10:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für Roland1206

Hallo Roland,

wenn du mit einer "Stiege" ein Treppe meinst dann würde ich folgendermaßen vorgehen:

1. Eine komplette Stufe konstruieren (horizontaler und vertikaler Bereich in einem Body)

2. In einem geometrischen Set als Sketch die anderen Stufen (als Linie vorzeichnen (Konstruktionslinie))

3. In diesem Sketch Punkte setzen (keine Konstruktionselemente sondern "richtige" Punkte)

4. Der erste Stufe im PartDesign mit einem UserPattern auf die einzelnen Punkte Pattern.

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland1206
Mitglied

Beiträge: 8
Registriert: 18.03.2008

erstellt am: 21. Dez. 2008 14:48

<-- editieren / zitieren -->

Unities abgeben:

Brauche eine treppe als grundkonstruktion, auf die ich dann das geländer konstruiere.

kannst du ein bissi ins detail gehen?

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 21. Dez. 2008 19:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Roland1206

Guten Abend Roland.
Kannst DU bitte auch ein wenig mehr ins Detail gehen?
Alleine aus einem Satzfragment kann man keine Konstruktiuonsdefinition erkennen!!
Daniels Ausführungen sind schon ok, für die spärliche Information!
Gruß, Tom

[Diese Nachricht wurde von thomasacro am 21. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland1206
Mitglied

Beiträge: 8
Registriert: 18.03.2008

erstellt am: 23. Dez. 2008 17:23

<-- editieren / zitieren -->

Unities abgeben:

habt ihr vielleicht eine musterkonsturktion einer Stiege mit geländer?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 23. Dez. 2008 20:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für Roland1206

Wie wäre es mal mit eigener Arbeit?

So schwer ist das nicht, nach Daniels Anleitung
ist so eine (gerade) Stiege samt Wange und der Fleissarbeit des Geländers in einer halben Stunde fertig.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 23. Dez. 2008 21:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für Roland1206

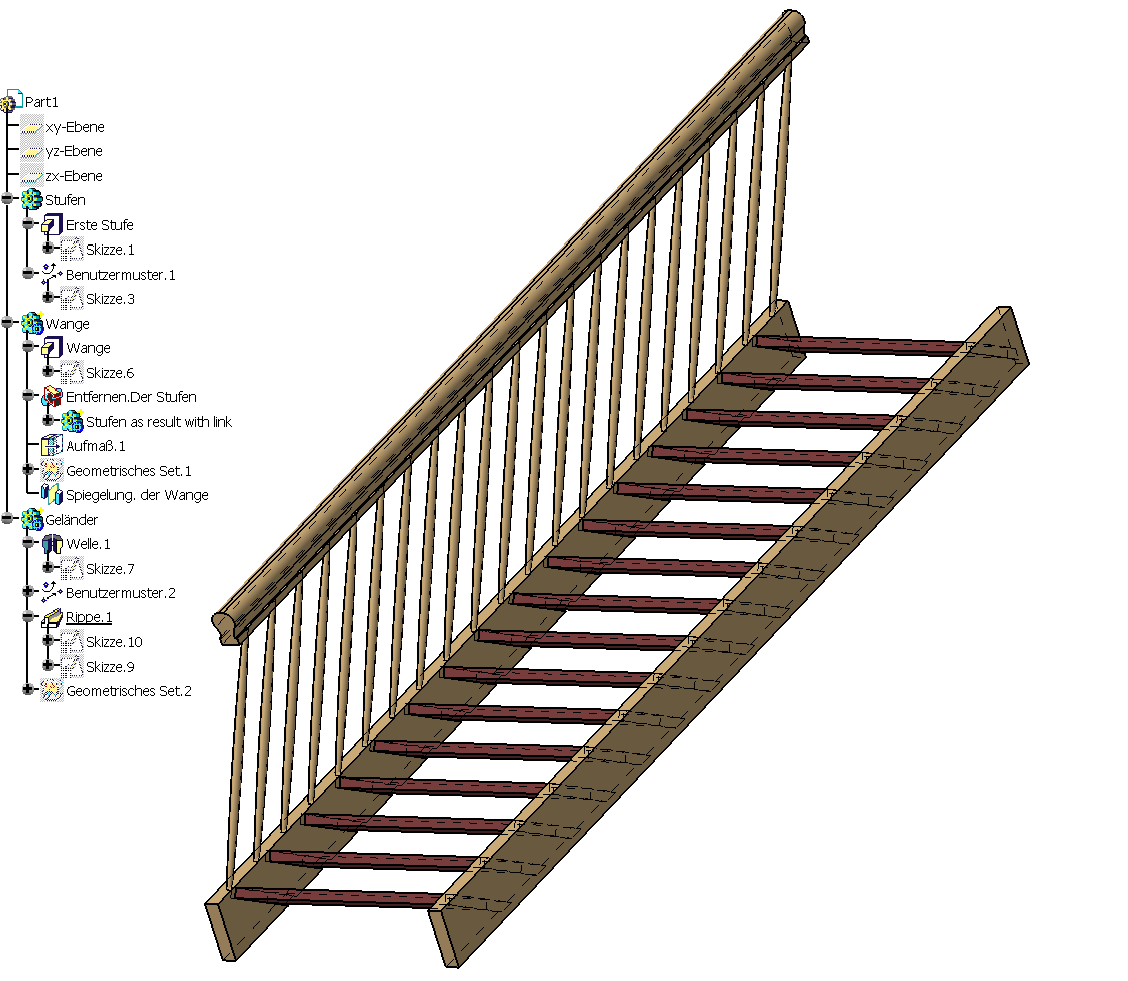

Bild Stiege mit Geländer;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland1206
Mitglied

Beiträge: 8
Registriert: 18.03.2008

erstellt am: 23. Dez. 2008 22:42

<-- editieren / zitieren -->

Unities abgeben:

Also zu meinen Versuchen!

Hab in alle elemente in Part gezeichnet und dann im assembly zusammen gefügt....
war extrem aufwendig....
gibt eine schnellere, bessere lösung?

danke im vorraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 24. Dez. 2008 00:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Roland1206

Hi Roland.
Aüfwändig? Auf dem segreif-Bild vom Thomas habe ich gerade mal 4(!) Teile gesehen. das ist doch kein Aufwand!! Selbst Wendeltreppen könen nicht viel komplexer sein!
Der Rest wiederholt sich doch nur. Dabei ist es sogar egal, obs als Baugruppe (natürlich richtiger!) oder als Part (eher falscher!) erstellt wird.. (Sorry, Thomas

)

frohe Weihnachten! gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 24. Dez. 2008 11:42

<-- editieren / zitieren -->

Zitat:
Original erstellt von Roland1206:
Also zu meinen Versuchen!
Hab in alle elemente in Part gezeichnet und dann im assembly zusammen gefügt....

Soweit scheint das richtig zu sein. Soweit das ohne Kenntnis der Teile zu beurteilen ist.

Zitat:

war extrem aufwendig....
gibt eine schnellere, bessere lösung?

Du könntest mal deine "Konstruktion" hochladen, damit das beurteilt werden kann.

Wenn Skizzen mit einem Rechteck für dich kompliziert sind, was ist dann mit den Leuten, die eine Instrumententafel, einen Motorblock oder einen ganzen Flieger mit CATIA V5 modellieren?

------------------
Meine Firma | Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?
