Autor Thema:  Generative Sheetmetal - Part in Blechteil umwandeln (5508 mal gelesen)
resch-martin
Mitglied
Konstrukteuer


Sehen Sie sich das Profil von resch-martin an!   Senden Sie eine Private Message an resch-martin  Schreiben Sie einen Gästebucheintrag für resch-martin

Beiträge: 122
Registriert: 06.09.2006

CATIA V5 R19

erstellt am: 11. Nov. 2008 07:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo zusammen,

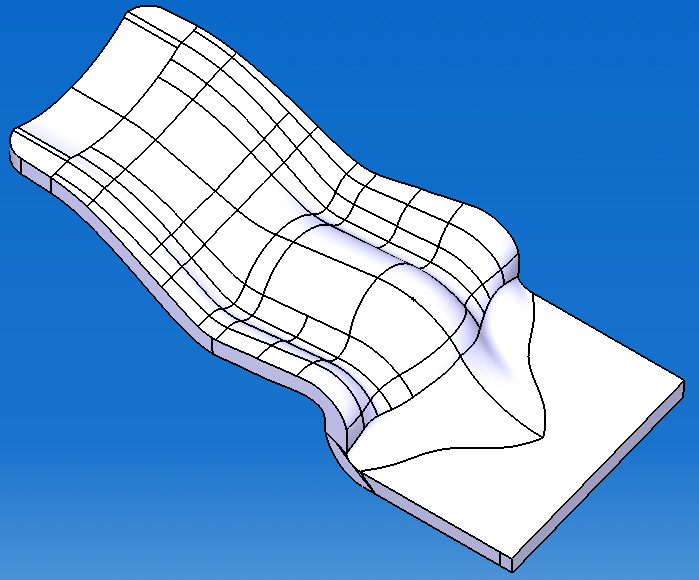

ich möchte gerne das Part vom Anhang in ein Blechteil umwandeln.
Ich habe das Part vom Hersteller erhalten, der für uns die Nibbel-Werkzeuge
erstellt. Die Lasche wird also geprägt.
Jetzt wollte ich fragen, ob dies möglich ist.

Danke.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dirk Morche
Mitglied
R&D


Sehen Sie sich das Profil von Dirk Morche an!   Senden Sie eine Private Message an Dirk Morche  Schreiben Sie einen Gästebucheintrag für Dirk Morche

Beiträge: 18
Registriert: 03.01.2007

CatiaV5R17

erstellt am: 11. Nov. 2008 11:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich
Folgende Vorgehensweise kann beim Ableiten eines Bleches von einer ebenen Solid-Fläche (um einen  solchen Solid handelt es sich ja vermutlich bei dem Part) verwendet werden:

1 Aufrufen des Parts in der GSD Umgebung
2.Erzeugen eines neuen Body
3.Wahl des Ikons "Wall"
4.Selektion der betreffenden Solid-Fläche
5.Invertieren der Materialrichtung
6.Bestätigung des Panels

Gruss
DWM

------------------
DWM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

resch-martin
Mitglied
Konstrukteuer


Sehen Sie sich das Profil von resch-martin an!   Senden Sie eine Private Message an resch-martin  Schreiben Sie einen Gästebucheintrag für resch-martin

Beiträge: 122
Registriert: 06.09.2006

CATIA V5 R19

erstellt am: 11. Nov. 2008 11:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

also eben ist das Part nicht. Hat lauter Rundungen.

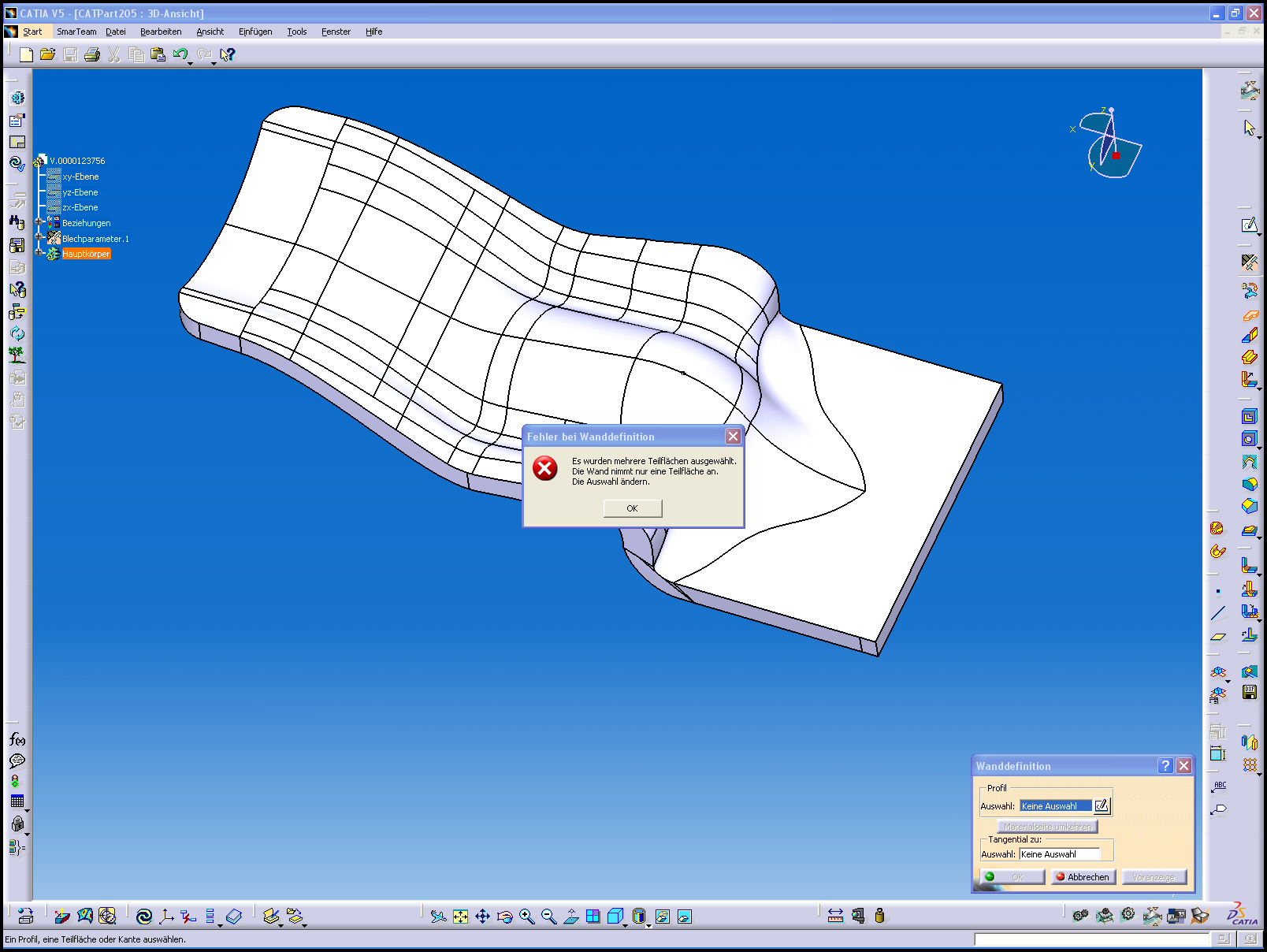

Ich bekomme den Fehler, der im Anhang zu sehen ist.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Nov. 2008 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich
Hallo resch-martin,

wenn überhaupt, geht es höchstens mit "Wanderkennung". Die Blechparameter müssen übereinstimmen mit dem Modell. Aber ich sehe schwarz...
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pgmuer
Mitglied



Sehen Sie sich das Profil von pgmuer an!   Senden Sie eine Private Message an pgmuer  Schreiben Sie einen Gästebucheintrag für pgmuer

Beiträge: 111
Registriert: 22.01.2002

 erstellt am: 11. Nov. 2008 15:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich
Hallo Martin

Ich sehe noch folgende Möglichkeit:

1. untere oder obere Fläche des Bauteils im Shape Design ableiten
2. In Blechparameter die Wandstärke definieren
3. im Generative Sheetmetal Design einen Flächentrichter erstellen.

Gruss
Philipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
