Autor Thema:  mehrere Extrempunkte erstellen (2302 mal gelesen)
miezeka
Mitglied
Ingenieurin


Sehen Sie sich das Profil von miezeka an!   Senden Sie eine Private Message an miezeka  Schreiben Sie einen Gästebucheintrag für miezeka

Beiträge: 44
Registriert: 30.09.2008

CATIA V5R16SP5
Win XP Prof

erstellt am: 08. Okt. 2008 18:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo
Ich habe eine Fläche, auf diese möchte ich einige Extrempunkte festlegen.
Insgesamt sollten es 4 sein

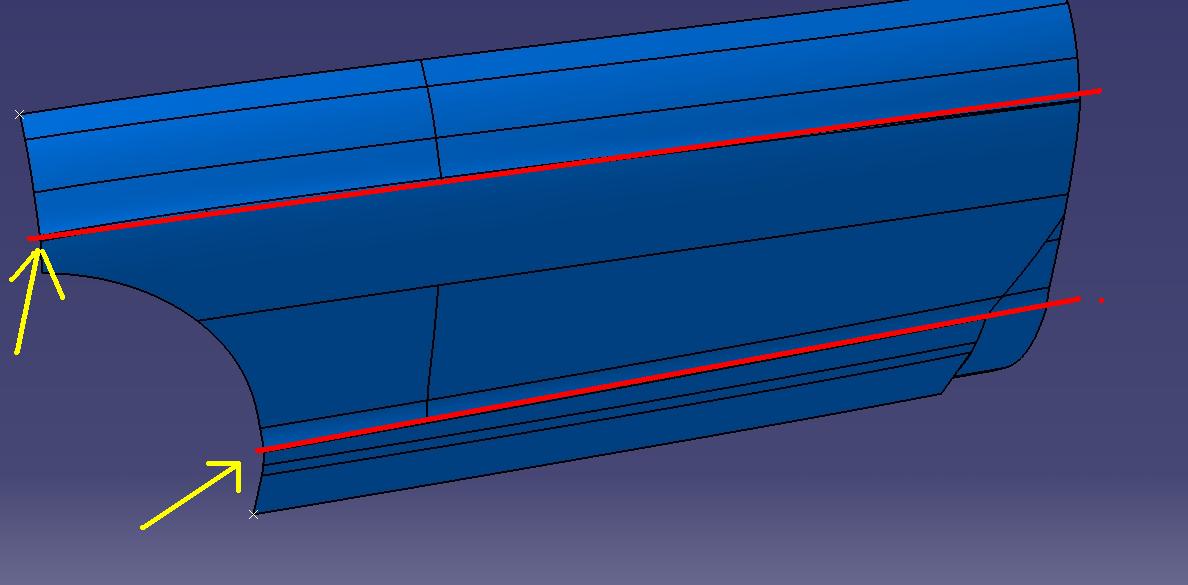

durch Extrempunkterstellung kann ich nur 2 erstellen, aber wie bekomme ich noch die 2 Punkte auf meiner Fläcke an den markierten Stellen

Brauche eine Idee oder einen Denkanstoss
Ich möchte die Fläche aber mit Makro nicht aufbrechen oder muss ich es doch machen?!?!?!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

j.sailer
Mitglied
Diplom-Ingenieur (FH)


Sehen Sie sich das Profil von j.sailer an!   Senden Sie eine Private Message an j.sailer  Schreiben Sie einen Gästebucheintrag für j.sailer

Beiträge: 1040
Registriert: 29.05.2001

ProE WF2, WF3, WF4
CATIA V5 R16, R17, R18, R19

erstellt am: 08. Okt. 2008 18:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für miezeka 10 Unities + Antwort hilfreich

Hallo,

das Bild kann ich leider nicht öffnen, liegt wahrscheinlich an dem Umlaut im Namen. Da man für die Extrempunkte eine Richtung vorgeben muss, tippe ich mal, dass zwei Punkte als Maximum und die anderen zwei Punkte als Minimum erzeugt werden müssen in zwei Schritten. Den Schritt wiederholen um im Dialogfenster statt max, min aktivieren.

Gruß

[Diese Nachricht wurde von j.sailer am 08. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

miezeka
Mitglied
Ingenieurin


Sehen Sie sich das Profil von miezeka an!   Senden Sie eine Private Message an miezeka  Schreiben Sie einen Gästebucheintrag für miezeka

Beiträge: 44
Registriert: 30.09.2008

CATIA V5R16SP5
Win XP Prof

erstellt am: 09. Okt. 2008 12:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hmm also habe das Bild noch einmal hochgeladen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 09. Okt. 2008 12:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für miezeka 10 Unities + Antwort hilfreich

Servus
Versuch es mal mit der Funktion "Reflektionslinie" im GSD.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
