Hallo,

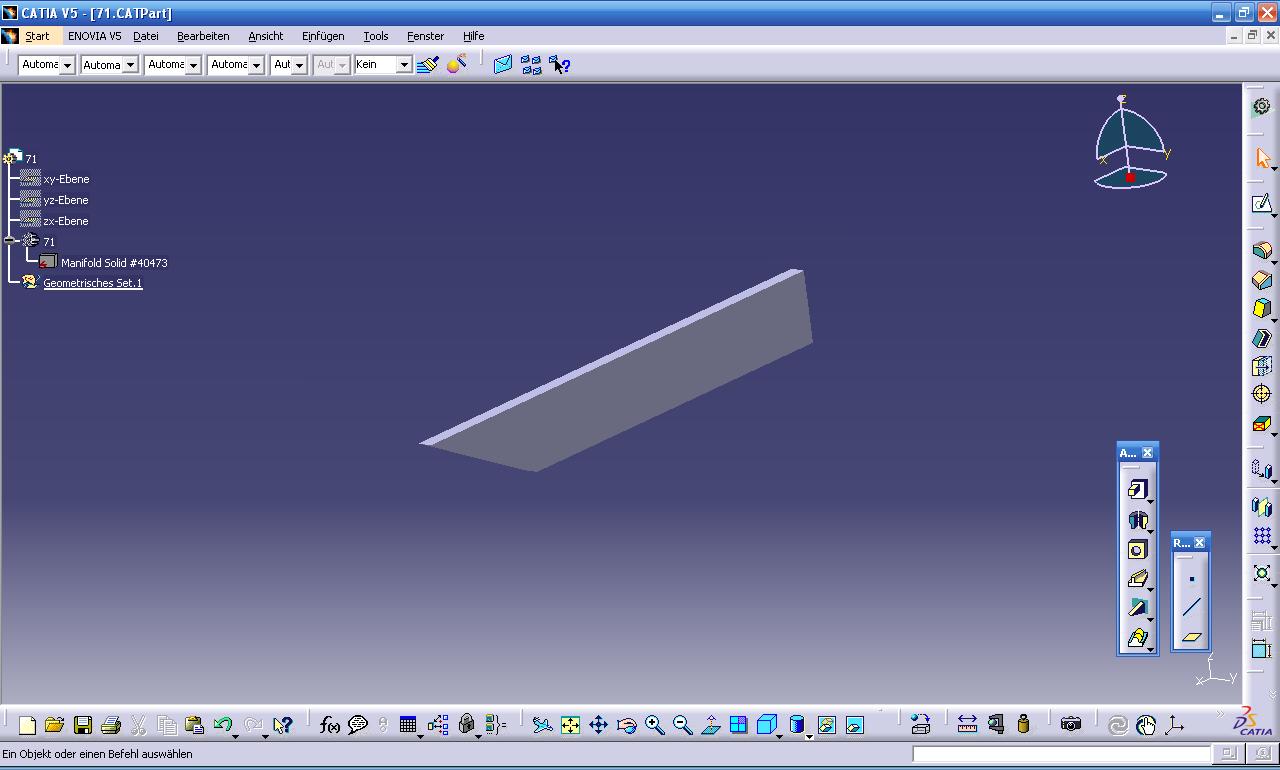

ich möchte aus einer importierten .step datei ein CATIA Part erzeugen, indem ich die Kontur des importierten Teiles nutze, und das Teil nachzeichne.Also über die vorhandene Kontur ein neues Teil erstelle. Anschließend möchte ich das importierte Teil löschen, so dass ich nur noch mein nachgezeichnetes Teil habe, das ich dann mit Maße versehe, so das ich es auch parametrisch abändern kann.
Wie mache ich das, habe es bisher nicht hinbekommen. das neue teil ist immer abhängig vom alten, importierten Teil,  und die erzeigten maße lassen sich nicht ändern, so das das neu erstellte Teil sich nicht ändern läßt.

Bin noch relativ neu in V5 unterwegs.

Für jegliche Tips wäre ich dankbar, da es viele Teile sind die ich so ertsellen müßte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 05. Okt. 2008 14:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ministry 10 Unities + Antwort hilfreich

Servus,

Du erzeugst eine Skizze. Dort kannst Du die Geometrie projizieren. Dann hast Du aber gelbe Linien in der Skizze. Die musst Du isolieren (RMT auf die Projektion und isolieren wählen). Jetzt ist die Skizze nicht mehr vom Teil abhängig und kannst sie mit Bedingungen versehen.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 05. Okt. 2008 15:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Noch eins:
Nach dem Isolieren solltest du die Linien zueinander trimmen. Sonst könnte beim Ändern eine Lücke im Konturzug entstehen.

------------------
