Hallo Leute,
bin gerade dabei CATIA V5 R16 zu trainiren.
Ich habe eine Beispielaufgabe aus den Netz gefunden (Drahtklemme).

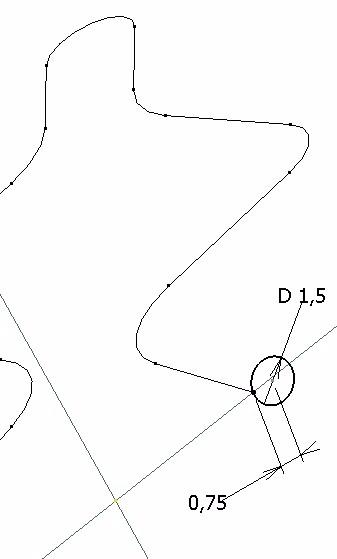

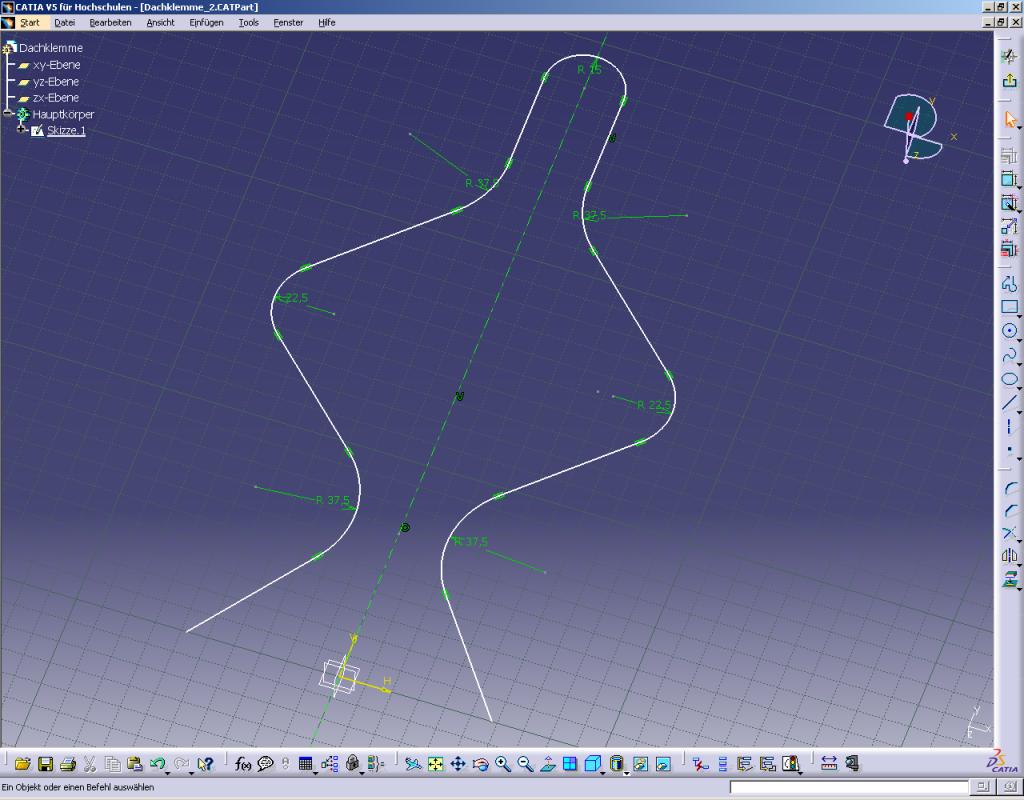

Die Skizze habe ich soweit erstellt, aber jetzt beim austragen in 3d, soll ich eine Referenzebene erstellen (siehe Bild), wie erstelle ich eine solche Ebene.

vielen Dank Kreon

------------------
Viele Gruesse,
Kreon
IPP Max Planck Institut
Diplomand
Berechnungen mit ANSYS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jensch
Mitglied
Techn. Zeichner / Detailkonstrukteuer


Sehen Sie sich das Profil von Jensch an!   Senden Sie eine Private Message an Jensch  Schreiben Sie einen Gästebucheintrag für Jensch

Beiträge: 59
Registriert: 12.06.2008

Momentan in
MB B16SP5HF90<P>Windows XP Prof
Service Pack2<P>2 GHZ
3 GB RAM

erstellt am: 05. Aug. 2008 14:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kreon 10 Unities + Antwort hilfreich
Eine Referenzebene ist nichts anderes
als eine ganz "normale Ebene"
auf die man sich entweder bei der
Geometrieerzeugung oder bei der Part-
erzeugung referenziert.

Sodass z.B. über die Lage einer Ebene
eine Linienlänge oder eine Dimension
eines Blockes gesteuert werden kann...


LG
Jens

P.S.:
Aus deiner Beschreibung bin ich nicht
100 Pro schlau geworden wo die Ebene
liegen soll.
Kopier uns/mir doch einfach mal den
Originallaut deiner Übungsaufgabenstellung rein

------------------
SuFu wurde immer benutzt, jedoch ohne den gewünschten Erfolg!

[Diese Nachricht wurde von Jensch am 05. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tomcadinfo
Mitglied
Konstrukteur


Sehen Sie sich das Profil von tomcadinfo an!   Senden Sie eine Private Message an tomcadinfo  Schreiben Sie einen Gästebucheintrag für tomcadinfo

Beiträge: 322
Registriert: 17.04.2008

CATIAV5R19SP9

erstellt am: 05. Aug. 2008 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kreon 10 Unities + Antwort hilfreich
Hallo Kreon,

es gibt verschiedene Wege, entweder im GSD oder im PartDesign?
Du könntest eine Sweep (GSD) entlang der Kurve mit entsprechendem Radius erstellen und Anschließend eine Closd Surface (PartDesign) davon erstellen. Dannbrauchst du keine Referenzebene.
Wenn du normal zu der Kurve eine Ebene erstellst und darauf dann einen Kreis (mit Mittelpunkt auf der Kurve) dann kannst du dieses Profil entlang der Leitkurve mit dem Befehl RIPPE ziehen (PartDesign).

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kreon
Mitglied
Berechnung und Konstruktion


Sehen Sie sich das Profil von Kreon an!   Senden Sie eine Private Message an Kreon  Schreiben Sie einen Gästebucheintrag für Kreon

Beiträge: 34
Registriert: 30.07.2007

 erstellt am: 05. Aug. 2008 14:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

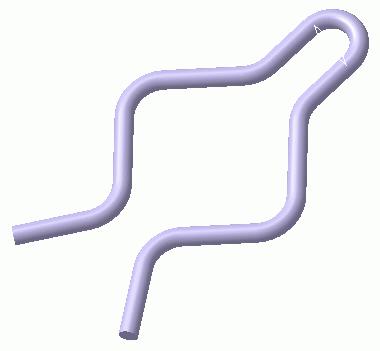

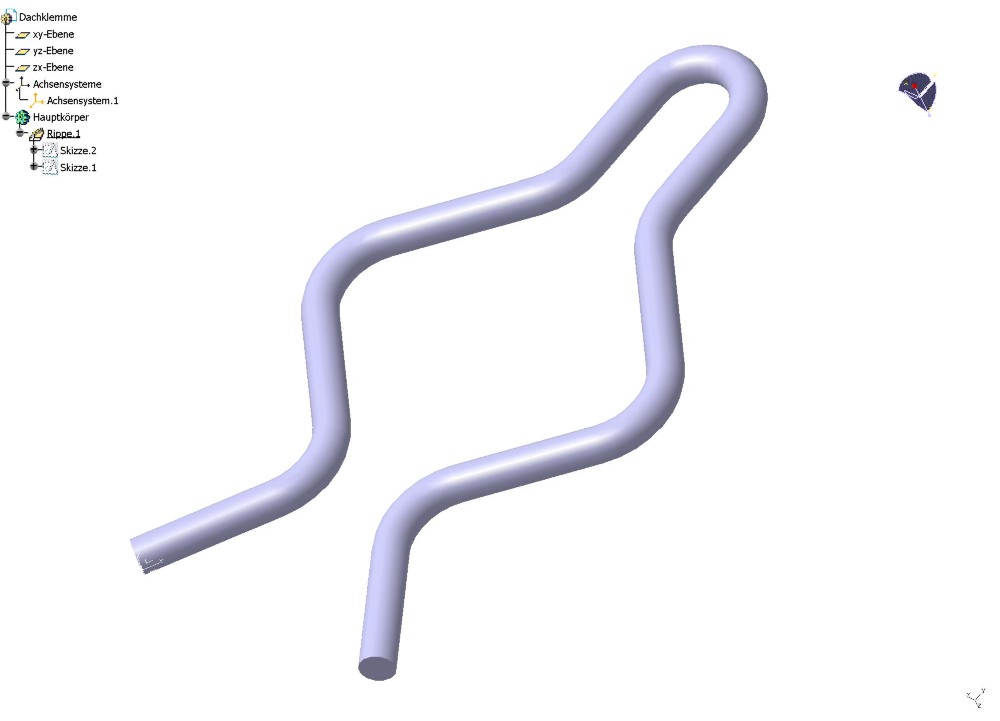

Super hab das über den Befehl Rippe und Referenzebene gemacht.
Ich werde gleich nocheinmal den Sweep Befehl(GSD) entlang der Kurve mit entsprechendem Radius ausprobieren.

Danke für die schnelle Hilfe

Kreon

------------------
Viele Gruesse,
Kreon
IPP Max Planck Institut
Diplomand
Berechnungen mit ANSYS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
