Thema: Multibody-Volumen positionieren (2116 mal gelesen)

Kabuki Joe
Mitglied
Konstrukteur

Senden Sie eine Private Message an Kabuki Joe

Schreiben Sie einen Gästebucheintrag für Kabuki Joe

Beiträge: 27
Registriert: 09.08.2004

erstellt am: 14. Jul. 2008 15:49

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo.

Ich habe eine klenes Problemchen mit der Positionierung eines Teils im Catia.

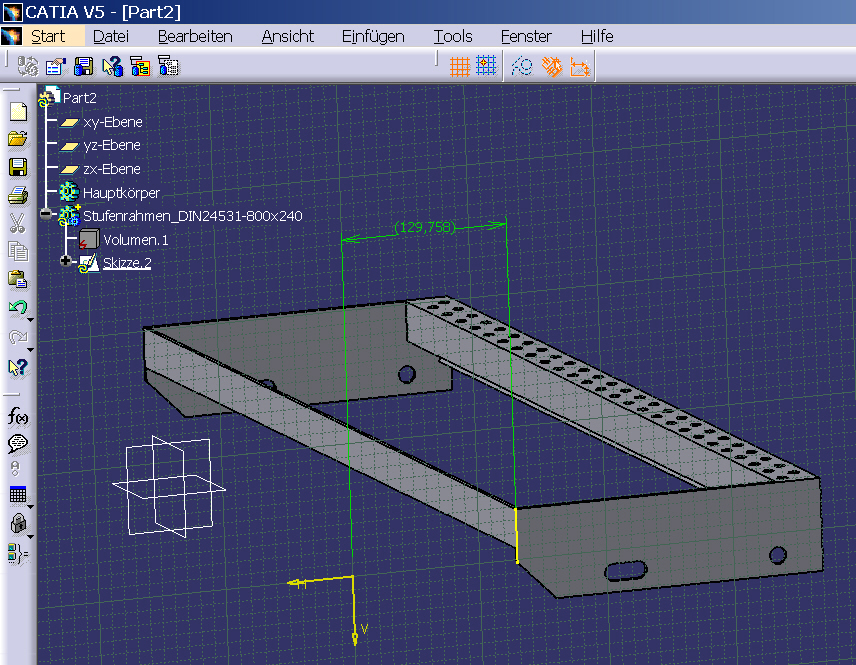

Mein Ausgangsmodell ist ein Part. In diesen Part füge ich ein Volumen ein und erstelle somit ein Multibody. Das eingefügte Volumen habe ich als Step aus Inventor importiert und per einfaches "Einfügen" hinzugefügt. Das neue Volumen lässt sich mit dem Catia-Koordinatenkreuz, wie in einem Product verschieben.

Wie kann ich mein Volumen an meinen Ursprungsebenen verbauen/positionieren?

Ich habe es mit einer Skizze an einer Volumenfläche versucht, aber die Maße, die ich von dieser Skizze und von projezierten Kanten auf die Ursprungsebenen lege, erscheinen in Klammern.

Habe ich einmal das Volumen verschoben, kann ich es auch nicht wieder in den Ursprung
zurückschieben (nur mit "Rückgängig").

Ich weiß, daß für solche Operationen eigentlich ein Product geeigneter wäre, aber vielleicht kann mir doch jemand von Euch helfen.

Vielen Dank

------------------
Kabuki Joe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

alan bei der arbeit
Mitglied
Konstrukteur / CAD-Betreuer

Senden Sie eine Private Message an alan bei der arbeit

Schreiben Sie einen Gästebucheintrag für alan bei der arbeit

Beiträge: 45
Registriert: 10.07.2008

Windows XP (office 2003)
CATIA V5 R18 SP2 & VPM

erstellt am: 14. Jul. 2008 16:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kabuki Joe

Versuch Deinen Körper, in dem das Volumen ist, mit "Verschieben" in der Toolbar "Transformationskomponenten" in PartDesign zu verschieben, die Verschiebung erscheint auch im Baum als Feature und ist somit editierbar.
Bitte melden, ob´s funzt.

------------------
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur

Senden Sie eine Private Message an Vespafahrer

Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Corei7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 14. Jul. 2008 18:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kabuki Joe

Servus,

im Part Design gibt es einen Schalter Bedingungen (Constraint). Damit kannst Du das Bauteil Positionieren. Dabei im Kontextmenü drauf achten was anwählbar ist.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kabuki Joe
Mitglied
Konstrukteur

Beiträge: 27
Registriert: 09.08.2004

erstellt am: 15. Jul. 2008 09:38

<-- editieren / zitieren -->

Unities abgeben:

Danke!

Mit den "Verschieben" und "Drehen" bei den Transformationskomponenten hat es funktioniert, die einzelnen Operationen sind editierbar und man kann somit das Teil positionieren.

Die Methode über den Schalter Bedingungen funktioniert auch sehr gut.

Vielen Dank für Eure Antworten, es hat mir sehr geholfen

------------------
Kabuki Joe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
