Hallo liebe Leuts

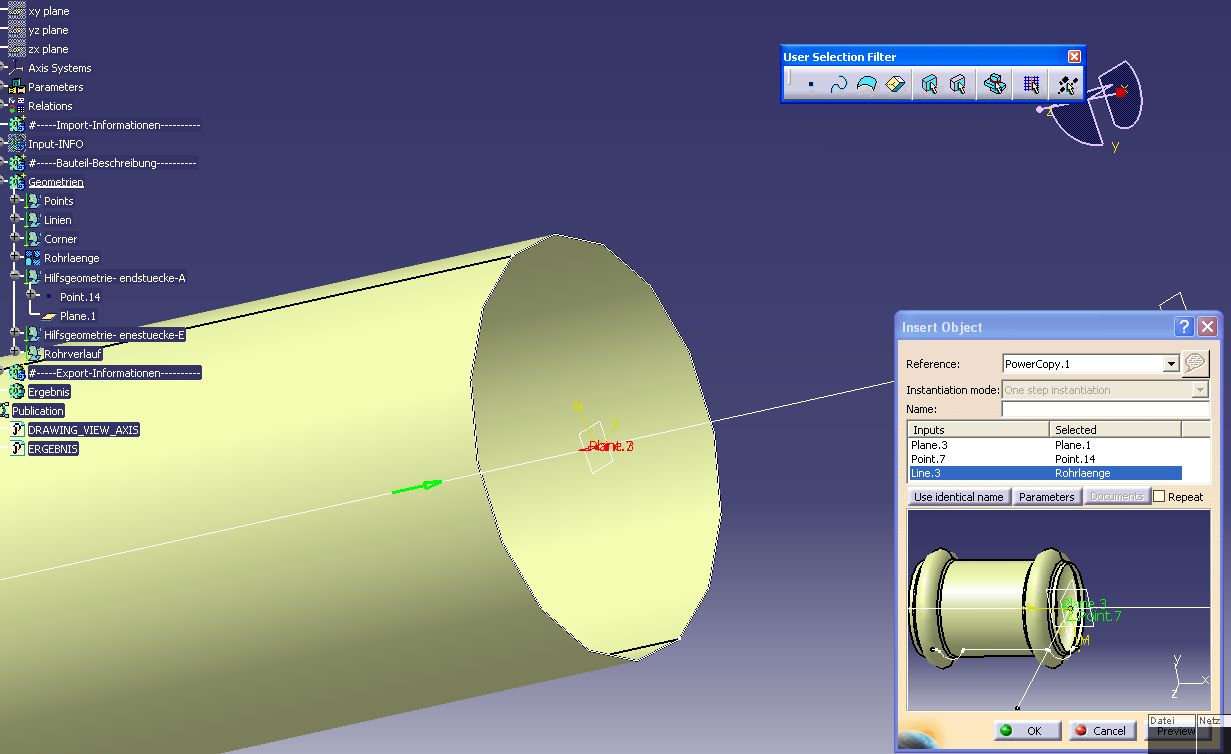

habe seit einigen Tage ein großes Problem, mein Powercopy funzt nicht, bzw es wird an meinen Rohenden immer um 90° verdreht eingefügt!
was mache ich denn falsch?!?
habe ich vllt meine Scetch falsch definiert?!?

Bitte um Hilfe u danke schon mal

gruß Vik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Vik,

das Problem ist die Referenzlinie. Du hast eine Verbindung, die aus einer Linie und der Mittellinie des Rohr besteht. Das erkennt CATIA nicht richtig. In der beanstandeten Skizze wird für die Ausrichtung eine Linie verlangt. Die zusammengesetzte Kurve geht hier nicht.

Bevor Du die PowerCopy einfügst, musst Du vorne die Linie ableiten. (Extract)
Der grüne Pfeil muss sowohl bei der Ebene als auch der Linie umgekehrt werden. Dann haut es hin.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rohrzusammen.rar

Hallo Liebes Möhrchen,
vielen Dank, habe es grad selbst durch pures Zufall wieder rausgefunden, nun stellt sich ein weiteres problem ;-/

(bestimmte parameternormen)

Hier ein Bild von meinem werk:-) *freu*

*und die Welt wieder lieb hab*

*Problem lag wirklich wieder am Scetcher, gibts es vllt eine kleine einführung zu positioned scetcher?!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Vik,

der Sketch wars eigentlich nicht schuld, sondern die nicht vorhandene Linie beim Einfügen. Deshalb fehlte dem Sketch die Referenz...

Hier ein paar Hinweise zum posisionierten Sketch:

Wird der Skizzentyp „positioniert“ gewählt, werden die Optionsfelder für Ursprung und Ausrichtung aktiv. Als Referenz kann eine Ebene, zwei koplanare Linien oder eine ebene Körperfläche (instabil!) gewählt werden.

Grundsätzlich sind zur Positionierung einer Skizze die Grundebenen oder Steuergeometrie zu bevorzugen! Dadurch werden die Skizzen einfach verschieb- und verdrehbar.

Tipp: Um die Drehbarkeit der Skizzen zu garantieren ist unbedingt darauf zu achten, dass die Bemaßung in Bezug auf die skizzeninternen Achsen H und V (gelb) vorgenommen werden und nicht zum absoluten Achsensystem in 3D, sonst kann es bei nachträglichen Änderung der Ausrichtung (Stützelement für Skizze ändern)zum Beispiel zum Konflikt zwischen den Bedingungen horizontal und vertikal und der tatsächlichen Lage der Geometrie kommen.

Ursprungs-Typen:

-Implizit: Der Ursprung ist die Projektion des Ursprungs des Stützelementes.

-Teileursprung: Projektion des absoluten Ursprungspunkts des CATParts.

-Projektionspunkt:Projektionspunkt kann frei gewählt werden.

-Verschneidung mit 2 Linien:Projektion des Schnittpunktes zweier Linien auf die Skizzierebene

-Kurvenverschneidung: Der Schnittpunkt einer Kurve mit der Skizzierebene

-Mittelpunkt:Projektion des Mittelpunktes einer Kurve auf die Skizzierebene

-Schwerpunkt:Projektion des Schwerpunktes einer Fläche auf die Skizzierebene

Ausrichtungs-Typen:

-Implizit: die Skizzenachsen H und V richten sich nach den Achsen des tützelementes.

-X-, Y- oder Z-Achse: Projektion der jeweiligen Achse auf die Skizzierebene.

-Komponenten: Vektorrichtung aus 3 eingegebenen Komponenten.

-Punkt: Projektion eines Punktes auf die Skizzierebene, die Achse zeigt vom Ursprung auf den Projektionspunkt.

-Parallel zu Linie: Projektion einer Linie auf die Skizzierebene

-Verschneidungsebene: Achse parallel zur Verschneidung einer Ebene mit der Skizzierebene.

Die H und V-Achsen können vertauscht und invertiert werden.

Die Lage der H- und V-Achsen bestimmt, wie der Sketcher in die Skizzierebene dreht.

Gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 01. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielen herzlichen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

NEU.rar

Hallo Möhrchen
habe die PowerCopy wieder verändert und wiede rhabe ich ein problem das ich einfach nicht verstehen kann oder will. Denn nach einfügen einer Powercopy an einem Ende des Rohres klappt es gut und wird richtig eingefügt, wobei ich dann beim anderen wieder die richtungen von V und H umkehren muss.
kann ich dies irgendwie unabhängig machen?!?

Wo liegt mein Fehler, denn ohne die Ausrichtung an der Linie dreht es mir bei Einfügen als Powercopy um 90° verdreht

grüße Viktoria

------------------
Windows XP P2 Prof
AMD Athlon 64+
2.01GHz
4GB Arbeitsspeicher
Catia V5 R16

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo daxuesheng,

da gibt es keinen Fehler, es ist normal, dass man die Richtungen evtl anpassen muss. Das liegt daran, dass jedes Element eine Richtung hat, sei es eine Linie/Kurve oder eine Fläche/Ebene. Und je nachdem wie die Flächennormalen in der Powercopyumgebung sind und in der neuen Einbauumgebung vorgefunden werden, drehen sich die Richtungen entsprechend um um müssen korrigiert werden. Ich glaube nicht, dass man das verhindern kann.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen,

ich hätte da noch eine Frage zu den Ursprungstypen beim "positioned Sketch". Worin liegt der Unterschied zwischen "Implizit" und "Teileursprung"? Ich kann dort irgendwie keinen Unterschied ausfindig machen.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dede,

normalerweise merkt man da keinen Unterschied:

Implizit bedeutet: Der Ursprung ist die Projektion des Ursprungs des    Stützelementes

Teileursprung: Projektion des absoluten Ursprungspunkts des CATParts.

Wenn Du die Skizzierebene in einem anderen Achsensystem erzeugt hast, wäre das ein Unterschied.

Gruß
Mörchen
