Spritzgussform erstellen (Dassault Systemes - PLM Solutions/CATIA V5 Allgemein)

Hallo an alle,
ich bin zur zeit in einer schulischen Ausbildung zum Techniker. In einer Projektarbeit haben wir die Aufgabe eine Spritzgussform zu erstellen. Ich habe mich Privat schon länger mit Catia beschäftigt, und versucht mir so weit wie möglich alles selbst bei zu bringen. Als erstes wollte ich Fragen in welchen Schritten man bei der Werkzeugerstellung vorgeht. Und wie ich am einfachsten die Formeinsätze für die Düsen- und Auswerferseite erstellen kann? Ich habe zur Zeit Catia V5R14 SP1.
Würde mich über jede Hilfe und jeden Beitrag freuen!

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
ich bin kein "Spritzgussformspezialist", aber du kannst Folgende Modulen nutzen:
*Core & Cavity Design für Düsen- und Auswerferseite definition (Funktion Pulling Direction - automatische Freiformflächen Zuordnung).

*Mold Tooling Design - für Plazierung des Plattes, Ejector Pins, Gates, Coolant Channels, ... Es ist ganz angenehme Arbeit.

In Help ist diese Problematik auf einem Beispiel ganz gut vorgeführt.

Gruß
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,
danke für deine schnelle Antwort. Ich habe schon unter Core&Cavity, Auswerfer- und Düsenseite definieren können. Die eine Seite rot und die andere grün. Wie gehe ich weiter vor?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Hallo Sebastian,

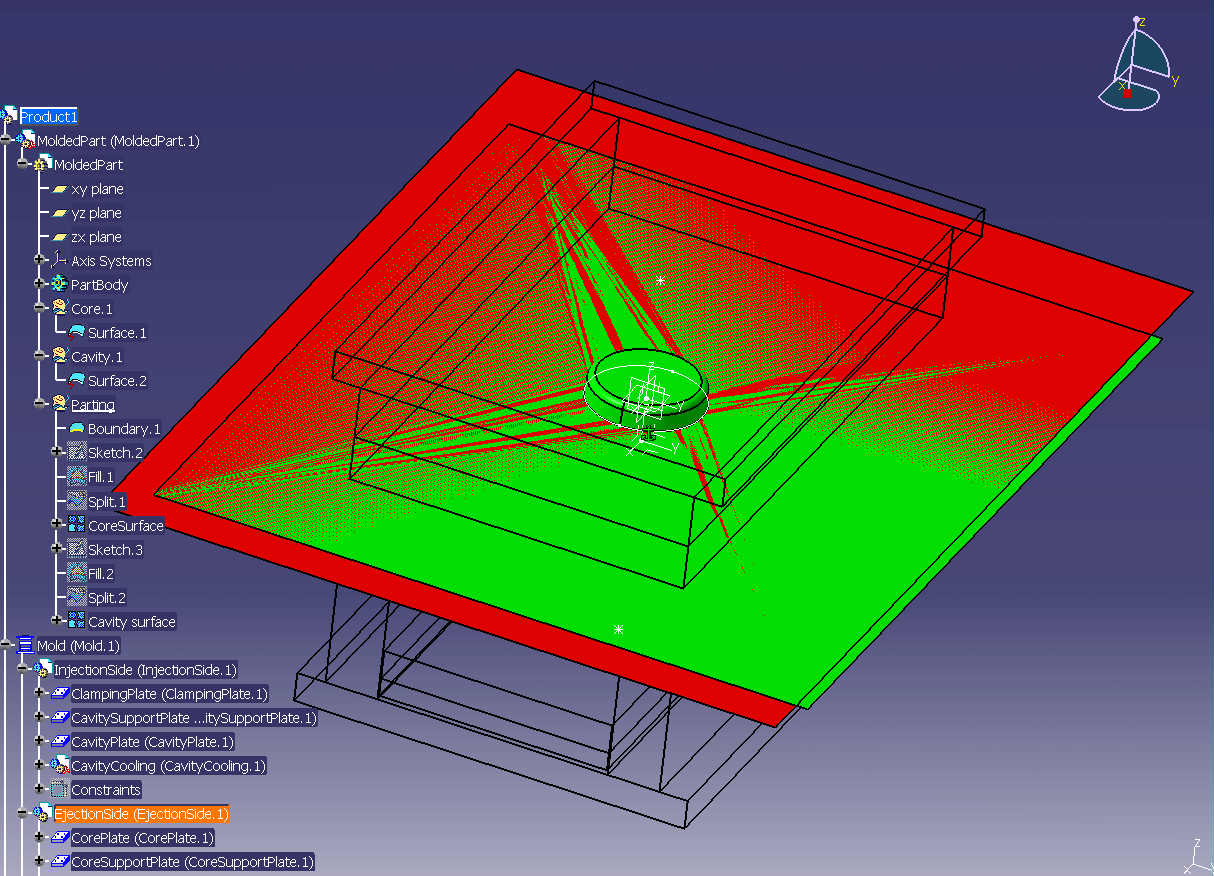

ja eine seite ist Rot (Core) und zweite Grün (Cavity). Jetzt es ist unbedingt nötig Part number auf MoldedPart umbenennen. Dann mußt du Core Surface und Cavity Surface erstellen. Core Surface kann Joined Surface(Core.1+filled rectangle) sein und Cavity surface Cavity.1+filled rectangle (ich habe einen älter Bild gefunden)

Jetzt mußt du neu Mold Tooling Design erstellen. In Menü Insert-> Existing Component (dein Part). Dann mußt du auf Create a new mold Ikone klicken. Dann kannst du einen Standart (DME, Hasco, Futaba)auswählen, dann "OK". In Specification Tree wird ein neu Mold. Es ist Zusammenstellung mit InjectionSide, EjectionSide und EjectorSystem. Jetzt mußt du in InjectionSystem->CavityPlate mit rechte Maustaste klicken->CavityPlate.1 object->Split component und dann CavitySurface auswählen. Gleiches mit Core Surface in EjectionSide.

Bemerkung: Core und Cavity Surfaces müssen größer als Mold Platten werden.

Es war chaotisch, oder nein?

mfg
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,
nein ist gar nicht kaotisch. Finde es super das du mir hilfst! Danke schon mal vorab. In deinem Beispiel hast du die Kontur in die Formplatten eingefügt. Ich muss die Kontur in Einsätze machen und diese in die Formplatten.
Hast du beruflich mit Catia zu tun?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian.
Ja, ich arbeite mit CATIA auf meinen Lehrstuhl praktisch alltäglich.

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,
Ich versuche mir so viel wie möglich selbst bei zu bringen. In der Schule verwenden wir Inventor, aber ich halte davon nicht so viel! Wie bist du mit Catia bis jetzt zurecht gekommen?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
ich habe mit Mechanical Desktop (3-4) zwei Jahren gearbeitet, dann auch einen Jahr mit Inventor 4. Jetzt arbeite ich dritten Jahr mit CATIA V5 (seit Release 8).

Grüß
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

wie ist dein eindruck? Welches System besser ist oder Vorteile hat?
Im Werkzeugbau, besonders im Formenbau, ist Catia sehr verbreitet. Aus diesem Grund habe ich versucht mich frühzeitig vor meiner Techniker Ausbildung mit Catia schon zu bescheftigen. Habe mein erstes Projekt auch mit Catia gut hin bekommen. Dazu brauchte man nur PartDesing, AsemblyDesing und Drafting. Glaube das ich damit schon gut vertaut bin. Nun in diesem Projekt ist halt eine Form zu erstellen und ich habe mich mit der Funktionalität in Catia vorher noch nicht wirklich beschäftigt.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
das, daß CATIA ist sehr verbreitet in Formenbau geht aus sehr gut Shape Design. Auch asoziativität zwischen Shape Design und Part Design ist sehr wichtig. Bei Vergleich mit anderen CA-x Systemen hat CATIA V5 auch sehr gut Drafting Workbench. CATIA V5 ist ganz gut auch bei Render.

MfG
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

ich finde auch das Catia sehr gut ist. Habe zwar noch nicht so viel erfahrung im CAD Bereich, aber ich finde den Inventor zum Beispiel etwas umständlich.
Hoffe ich Nerve dich nicht mit meinen Fragen?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
deine Fragen war OK. Im Vergleich ist CATIA wirklich "etwas" umständlich.

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

um zurück auf mein Problem zu kommen. Ich habe Auswerfer, und Düsenseite Festgelegt. Grüne Fläche für Düsenseite, und rote Fläche für die Auswerferseite. Wie Gehe ich weiter vor um daraus die zwei Formeinsätze zu generieren?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
[1]wenn du Core und Cavity Surface hast (ähnlich wie zum Beispiel auf vorausgehenden Bild), mußt du Part Number (in Properties) auf "MoldedPart" umschreiben,{Save}. Auswerfer kannst du in Mold Tooling Design hineinlegen und dann mit Trennungsebene verschneiden.

[2]Menü Start->Mechanical Design->Mold Tooling Design. Dann in Menü Insert->Existing Component... und jetzt mußt du auf Product1 in Specification Tree klicken.

[3]Jetzt mußt du auf Ikone "Create a new mold" klicken. In Dialog kannst du Spritzgußwerkzeug Standard auswählen, aber am Anfang kannst du nur auf OK klicken.

[4]Jetzt mußt du in Specification Tree "Mold->InjectionSide auf CavityPlate" mit rechte Maustaste klicken. In Kontextmenü mußt du auf "CavityPlate.1 object->Split component..." klicken. In Dialog Fenster mußt du Splitting Element eingeben. In Specification Tree mußt du auf "MoldedPart->Cavity.1(OpenBody/GeometricalSet)" gehen und dort mußt du Cavity.1 (Join) auswählen. Jetzt mußt du in Dialog Fenster "Split Definition" auf OK klicken.

[5]Gleiches für EjectionSide->CorePlate, aber mit Core.1 verschneiden.

MfG
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

wo muss ich die PartNumber in MoldedPart umbennen? Du sagtest das sei unbedingt nötig um fortzufahren.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,

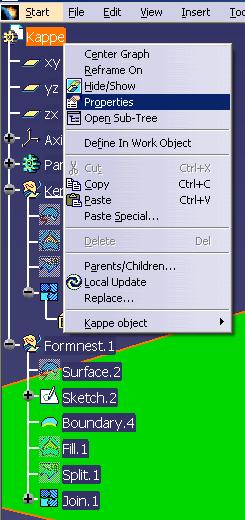

Bestandteil in Core & Cavity mußt du auf Menü File->Document Properties klicken. In Dialog "Properties" mußt auf Product Tab gehen und dort ist Part Number.

Es geht auch mit rechte Maustaste in Tree auf z.B. Part1->Properties

Gruß
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

ich habe die deutsche Version, und weiß nicht wo ich jetzt diese veränderung vornehmen muss! Ist es nötig vorher irgend etwas anzuklicken? Was ist Proberties?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Hallo Daniel,

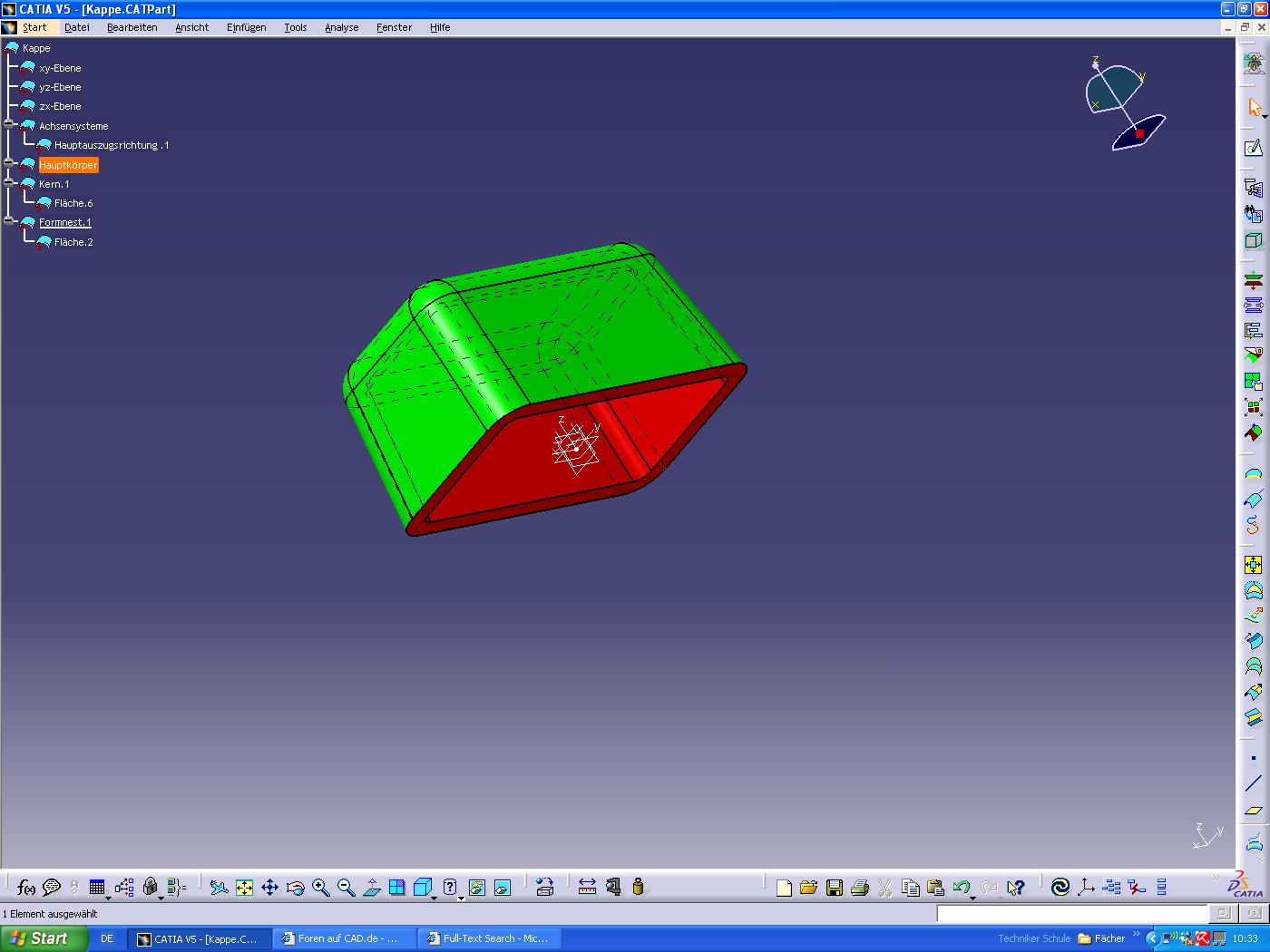

habe mal nen Bild von meinem Bildschirm gemacht. Vieleicht ist es so einfacher! Und du kannst sehen was ich gemacht habe!

Mfg Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
das wird Beste. Kannst du mir noch Dimensionen schicken. Ich modelliere deinen Teil und dann kann ich dir resultierende Flächen schicken.

Gruß
Daniel Mourek

P.S.
In Private Message schicke ich dir mein Mail.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

habe die die Mail geschickt.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
habe auch Mail geschickt

MfG
Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

habe deine Daten angesehen. Schat ja echt gut aus, und in einer sehr kurzen zeit! Jetzt müsste ich bloß genau wissen in welchen schritten du da vorgegangen bist! Ich bekomme das nicht so hin.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
und meinst du noch Core & Cavity Design oder schon Mold Tooling Design.

Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

ich meine das vorgehen in Core&Cavity bis man so weit ist um in Mold Tooling zu wechseln.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
in Core and Cavity:
z.B.:Formnest.1
1)Ich hatte deine Surface.2
2)Ich habe einen Rechteck in Sketch.2 gematcht
3)Ich habe mit Funktion Boundary eine Grenze von Surface.2 erstellt
4)Menü Insert->Operations->Split (Element to cut-Fill.1/Cutting element-Boundary.1, es ist möglich, daß du wirst auf "Other side" in Split Dialog klicken müssen)
5)Menü Insert->Operations->Join (Split.1+Surface.2)

In Kern ist gleich Vorgang, aber du kannst Boundary.1 aus Formnest.1 nutzen.

Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

habe eine grüne Fläche wie du erzeugen können. Kannst ja malschauen ob ich auf den richtigen Weg bin. Jetzt habe ich aber eine ganze rote Fläche über meinem Kern.1 .
Ich sende dir mal meine Datei und du kannst sie dir anschauen.

Mfg Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

ja ich habe die Fläche 8. mit Füllen(Fill) erstellt. Jetzt weiß ich auch wozu der Strich im Struckturbaum unter Formnest oder Kern bedeutet, das diese Auswahl grade bearbeitet werden kann oder? und die wechsel ich mit Objekt in Bearbeitung definieren.
Ist die Fläche 8. so nicht richtig erstellt, mit Füllen(Fill)?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
Fläche.8 war nur zu klein, Fill kannst du natürlich nutzen.
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

wie hast du die Fläche dan nur bis zum Rand der Kontur bekommen? Bei mir geht die Fläche über den ganzen Artikel! Aber die rote Seite muss ja offen sein oder?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,
du mußt Funktion Split (Menü Insert-Operations-Split)nutzen. Dann mußt du Deinen Fill als "Element to cut" auswählen und Boundary als "Cutting element" einstellen. Dort gibt es auch "Other side" Button.

Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

wie gwhe ich jetzt weiter vor? Nachdem ich die Fläche erzeugt habe?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Hallo Sebastian,
du mußt zwei Join Flächen haben. Eine Fläche ist rot - Kernfläche und zweite ist grün Formnestfläche.
Du kannst mein Modell nutzen. Du mußt aber Part Number auf MoldedPart einstellen (Bild 1).

Dann Save.

Jetzt mußt du in Menü Start - Mechanical Design auf Mold Tooling Design klicken. Dann mußt du in Menü Insert auf Existing Component... klicken und dann auf Product1 in Tree klicken.

Dann mußt du auf Ikone "Create a new mold" klicken. In Dialog OK.
Es wird wahrscheinlich nötig mit deinem Teil in "z" Direktion bewegen (ca. 17 mm).

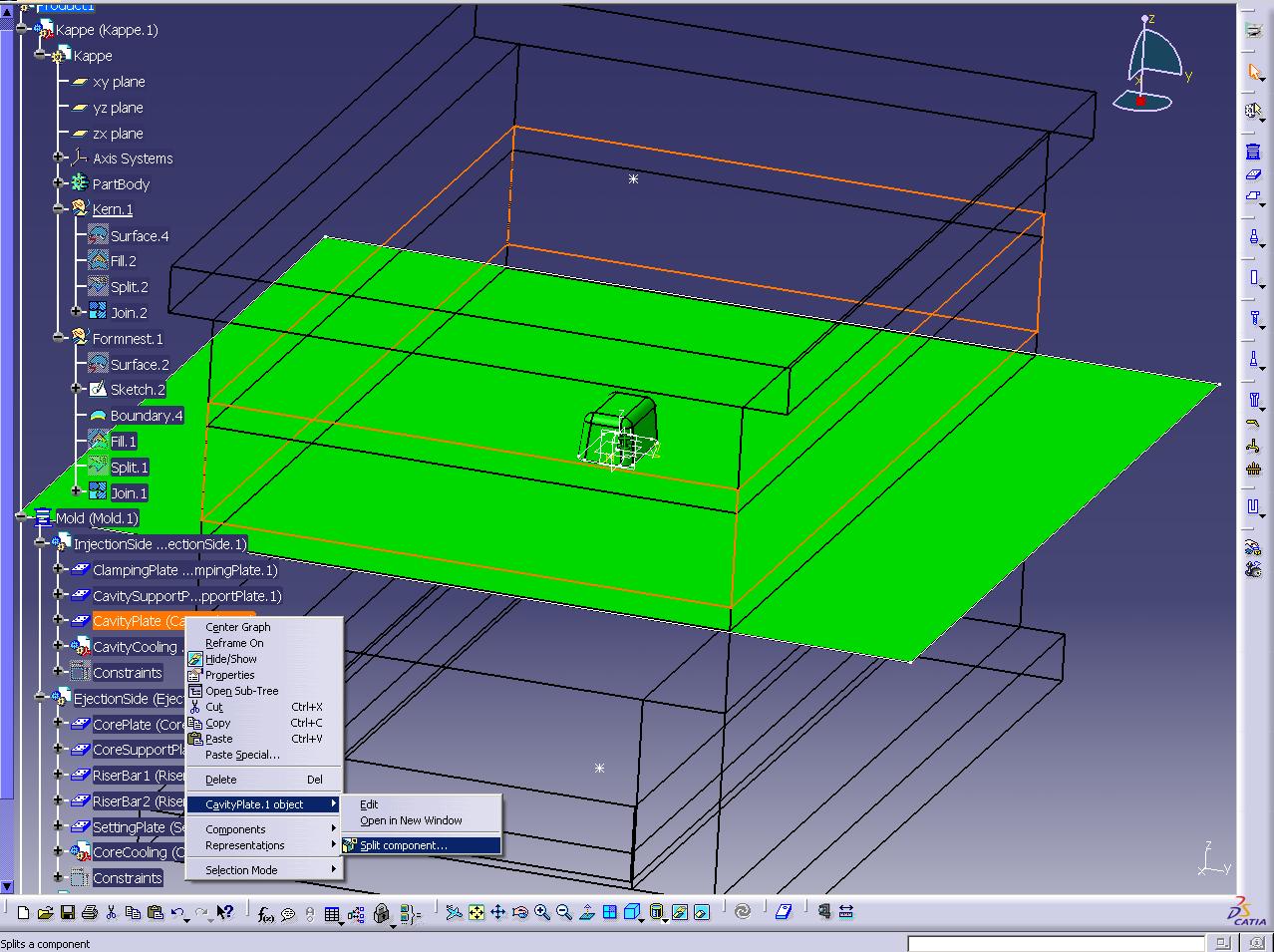

Dann mußt du in InjectionSide auf CavityPlate mit rechte Maustaste klicken. Dort in Kontextmenü auf Split Component... klicken (Bild2). Als Splitting element mußt du Formnestfläche (Join) auswählen.

Gleiches mit CorePlate (aber mit Kernfläche).

MfG
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

könntest du für die anderen Schritte in core&cavity auch mit kleine Bilder beschreiben? Dies hilft echt sehr. Da sieht man sofort wo man klicken muss!
Du bist doch Lehrer oder? Hast du Lehr oder Übungsunterlagen zu Catia?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CATIAV5CoreandCavityoptim.pdf

Hallo Sebastian,
ich habe einen sehr kleinen Tutorial in .pdf erstellt. In meinem Tutorial sind von lange nicht alle Funktionen, aber für schneller Anfang es muß gehen.

Tutorial in original hat ca. 3,5 MB - das ist Problem, ich habe ihn komprimiert, aber Qualität ist nicht so hoch. Du kannst ihn besichtigen und ich kann Dir eventuell Original auf Mail schicken.

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel,

deine PDF Datei hat mir sehr weiter geholfen und es hat alles so funktioniert.
Könntest du solch eine kurze Einführung für das MoldTooling auch erstellen? Mit dem gleichen Bauteil was du bei Core&Cavity verwendet hast.
Als ich mein MoldPart bei MoldTooling eingebracht habe und die Stammform erzeugt habe (NewMold) liegt mein MoldPart nicht genau zwischen den beiden Formplatten. Und es erscheint mir das die beiden Formplatten (Düsen- und Auswerferseite) ineinander sind, und nicht aneinander. Weißt du da einen Rat?

Ps.: Vielen Dank für deine bisherige Unterstützung.

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MoldToolingDesignI.pdf

Hallo Sebastian,
ich habe noch einen Tutorial erstellt. Er hat 3 Teilen.

Gruß
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MoldToolingDesignIII.pdf

Und hier ist Teil 3

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hi Daniel,

danke dür diese sehr gute und verständliche Anleitung für MoldTooling. Kannst du mir die Daten von der Spritzgussform Mailen?
Hast du eigentlich einen Lehrganf für V5 besucht?

MfG Vogt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Daniel
Vielen Dank für den Link, der wird mir Sicherlich weiterhelfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tuts sind immer super THX

------------------
RTFM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Sebastian,

habe meine Diplomarbeit darüber geschrieben...

Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hallo Alex,

und wie zufrieden warst du mit Catia?

Mfg Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP




Hallo zusammen,

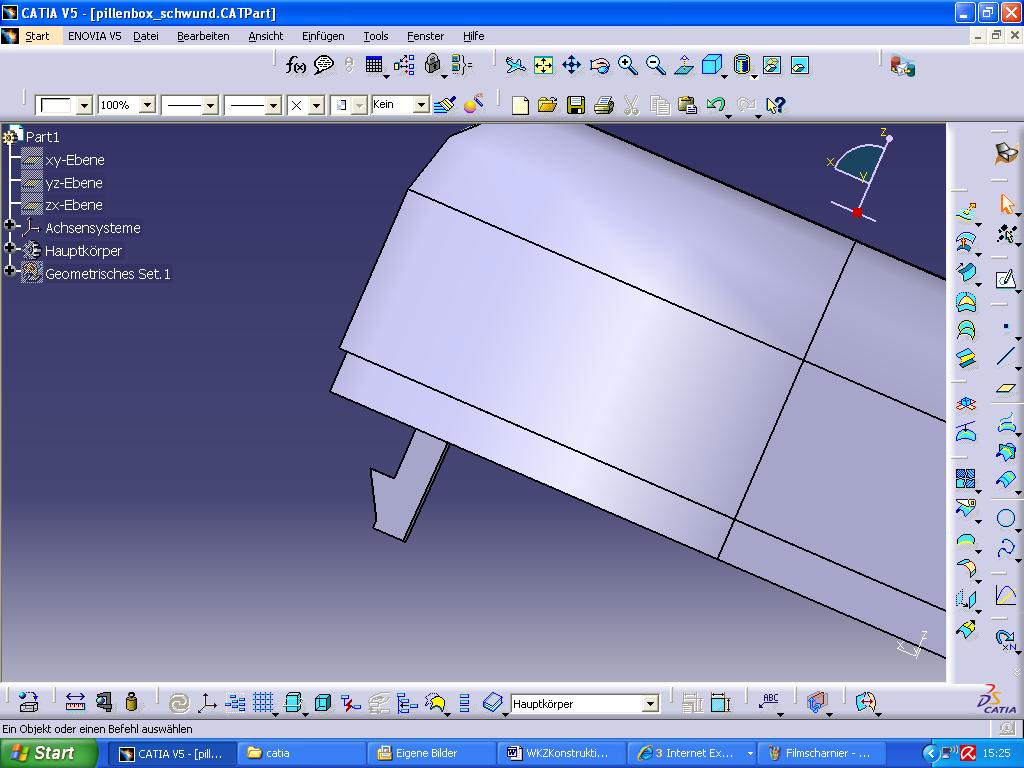

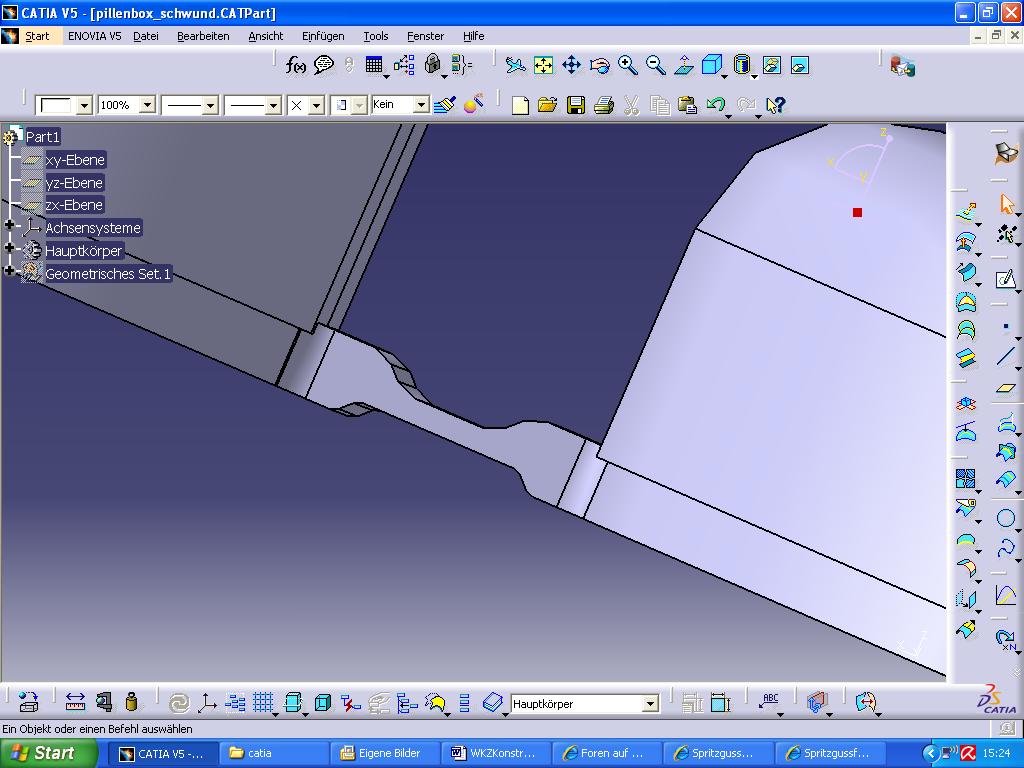

ich bin auch gerade dabei ein SG-WKZ zu konstruieren. Aber mit Core & Cavity komm ich nicht so recht klar. Mein Problem ist, dass meine Trennebene nicht eben ist. Ich hab meine PartingLine erzeugt, aber die Trennfläche macht er mir net. Die tutorials helfen mir da auch nicht mehr weiter. Vielleicht könnt Ihr mir helfen.

Gruß Patrick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hi Patrick

du musst eben auch ne unebene Trennfläche haben. Dann gehts natürlich nicht mehr so wie im Tutorial beschrieben. Stellst dein Part ein kann dir geholfen werden ansonsten kann ich dich nur auf die entsprechende Funktion hinweisen

Erzeugt eine Trennfläche um das Teil.

Wenn du vorher auf der Trennebene eine Rechteckige skizze machst die als Begrenzung dient machst kannst du so deine Trennebene erstellen. Ist aber nicht so einfach wie im Tutorial beschrieben da es sich da logischerweise um ein ebenes Teil handelt. Dein Rasthaken wirst da auch nicht unter kriegen da du denn ja wahrscheinlich mit nen Schieber lösen musst oder?

gruss marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hi Marques,

ich werde es mal so versuchen wie du es beschreibst. Ich hab zwar jetzt alles schon von Hand gemacht, aber wenns mit Core & Cav klappt wäre es natürlich besser. Du hast Recht, den Schnapphaken entforme ich mit einem Schieber. Bin aber noch bei dem Problem, dass meine Trennung am Filmscharnier springt. Ich halte dich auf dem Laufenden. Vielen Dank soweit.
Gruß Patrick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
