Autor Thema:  Bemaßung hat +- im skizzierer (4134 mal gelesen)
frankman77
Mitglied



Sehen Sie sich das Profil von frankman77 an!   Senden Sie eine Private Message an frankman77  Schreiben Sie einen Gästebucheintrag für frankman77

Beiträge: 11
Registriert: 18.12.2004

erstellt am: 18. Dez. 2004 11:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo zusammen!
Ich habe das problem, daß bei meinem frisch installierten V5 mit SP4
immer beim bemaßen ein weißes +- dahinter steht... vorher hatte ich das nicht!
Welche einstellung muss ich ändern, damit er wieder "normal bemasst".. ich weiß nämlich nicht, wofür das gut ist.
Danke für die Hilfe!
Gruß frankman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

johannes0_5
Mitglied
Konstrukteur


Sehen Sie sich das Profil von johannes0_5 an!   Senden Sie eine Private Message an johannes0_5  Schreiben Sie einen Gästebucheintrag für johannes0_5

Beiträge: 81
Registriert: 21.10.2004

V5R12SP10

erstellt am: 18. Dez. 2004 14:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich




hallo,

die einstellung ist für toleranzen im sketcher die man auch ins drawing übernehmen kann.

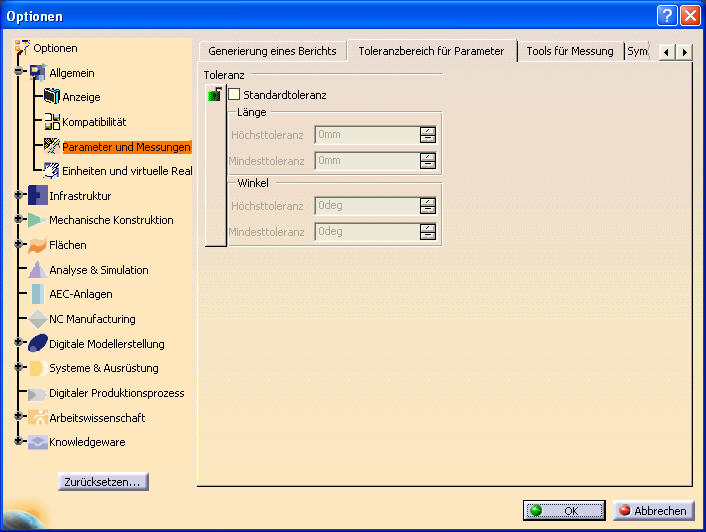

wo du es aktivieren bzw. deaktivieren kannst siehst du im angehängten bild.

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frankman77
Mitglied



Sehen Sie sich das Profil von frankman77 an!   Senden Sie eine Private Message an frankman77  Schreiben Sie einen Gästebucheintrag für frankman77

Beiträge: 11
Registriert: 18.12.2004

erstellt am: 18. Dez. 2004 23:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo!
Vielen Dank für die Antwort. Werd ich machen.
Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KreativXL
Mitglied
Industrie-Designer


Sehen Sie sich das Profil von KreativXL an!   Senden Sie eine Private Message an KreativXL  Schreiben Sie einen Gästebucheintrag für KreativXL

Beiträge: 35
Registriert: 22.03.2003

CATIA V5 R11 SP2 auf
Win XP deutsch

erstellt am: 20. Jan. 2010 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich

Tagchen,

der Beitrag ist ja schon etwas älter, aber vielleicht antwortet trotzdem jemand.
Wie werden denn dann diese Toleranzen in der Zeichnung weiter verwendet? Wie kann ich die Toleranzen angeben? Über die Options kann ich ja nur einen wert eingeben.

Danke

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MICHLICK
Mitglied
CAD Methodik Entwickler (CATIA; NX)


Sehen Sie sich das Profil von MICHLICK an!   Senden Sie eine Private Message an MICHLICK  Schreiben Sie einen Gästebucheintrag für MICHLICK

Beiträge: 456
Registriert: 20.06.2001

Der Aufwand bei Änderungen ist groß, wenn die Finger schneller klicken als das Gehirn denkt.

erstellt am: 20. Jan. 2010 10:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für frankman77 10 Unities + Antwort hilfreich

Hallo Frank,

Über die Optionen kannst Du eine obere und eine untere Grenze angeben.
Das ist dann der Default mit dem alle Maße erzeugt werden. Abweichend vom Default kannst Du die Werte auch editieren.
Doppelklick auf das Maß, Maus auf den Maßwert bewegen und über das Kontextmenü > Toleranz > Edit (oder so ähnlich).

Aus der Bemaßung im Sketcher kann man dann über FTA (Lizenz notwendig) eine Bemaßung im 3D erzeugen (inkl. Toleranz). In der Zeichnung kannst Du dann eine View from 3D erzeugen. Die wird dann gleich mit allen Maßen und Toleranzen erzeugt.

------------------
Gruß Michael B.
