Thema: Teilweise manuelle Netzgenerierung ? (546 mal gelesen)
|
mc1659 Mitglied
Beiträge: 35 Registriert: 11.01.2005
|
erstellt am: 05. Jul. 2006 09:57 <-- editieren / zitieren --> Unities abgeben:
Hallo ! Ich habe eine Frage zur Netzerzeugung in FloWorks 2003: Es soll eine Strömungsberechnung um ein Bauteil durchgeführt werden - das Teil ist ein Kostruktionsteil und enthält somit relativ viele Details, die für meine Berechnung nicht notwendig sind. Gibt es eine Möglichkeit an bestimmten, ausgewählten Stellen ein gröberes Netz zu erzeugen als es die automatische Netzgenerierung erzeugt ? Im Voraus vielen Dank für eure Tips... Grüsse, Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Moderator Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 Windows 7 Professional - 8 GB RAM SWX 2012 SP 4.0 64 bit PDMWorks 2012 FlowSimulation 2012 SP 4.0 - 64 bit Simulation 2012 - 64 bit
|
erstellt am: 05. Jul. 2006 11:23 <-- editieren / zitieren --> Unities abgeben: Nur für mc1659
|
mc1659 Mitglied
Beiträge: 35 Registriert: 11.01.2005
|
erstellt am: 05. Jul. 2006 11:47 <-- editieren / zitieren --> Unities abgeben:
Hallo! Das habe ich ja schon in der Hilfe gefunden - doch bei mir gibt es unter "FloWorks > Insert > Local Initial Mesh" diese Option nicht Ist diese möglicherweise unter der FW Standardversion nicht verfügbar ? Im Voraus besten Dank.... Mfg Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Moderator Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 Windows 7 Professional - 8 GB RAM SWX 2012 SP 4.0 64 bit PDMWorks 2012 FlowSimulation 2012 SP 4.0 - 64 bit Simulation 2012 - 64 bit
|
erstellt am: 05. Jul. 2006 13:40 <-- editieren / zitieren --> Unities abgeben: Nur für mc1659
Hallo Michael. Was meinst Du mit "... gibt es nicht ?". Die Funktion ist wohl ausgegraut, oder wie ? Denn die Funktion gibt es meines Wissens schon lange und auch in der Basis-Version. Du mußt natürlich ein Projekt mit einer Baugruppe offen haben, bereits die Computional Domain aktiviert haben und dann kannst Du mit den Feinheiten loslegen. Vergleiche Tutorial Kaiptel 7-1 (Seite 133 ff). Gruß Roland ------------------ Nicht nur in der EDV gibt es führende Nullen ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mc1659 Mitglied
Beiträge: 35 Registriert: 11.01.2005
|
erstellt am: 05. Jul. 2006 14:23 <-- editieren / zitieren --> Unities abgeben:

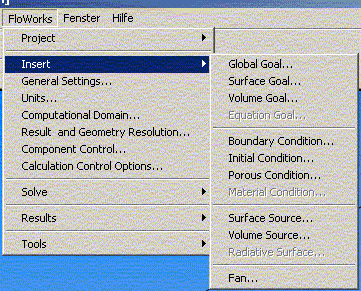

Hallo ! Die Funktion mit "Initial Mesh" ist bei unter "Insert" nicht vorhanden - auch nicht grau unterlegt (siehe Anhang). Ich studiere schon den ganzen Tag die Tutorials und nirgendwo kann ich finden, wie man das erzeugte Netz visualisieren kann Grüße Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Moderator Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 Windows 7 Professional - 8 GB RAM SWX 2012 SP 4.0 64 bit PDMWorks 2012 FlowSimulation 2012 SP 4.0 - 64 bit Simulation 2012 - 64 bit
|
erstellt am: 05. Jul. 2006 14:46 <-- editieren / zitieren --> Unities abgeben: Nur für mc1659
Hallo Michael. Ich hab mal das 2001-FloWorks Tutorial aus dem Schrank gekramt. Da fehlt das Kapitel über local initial mesh. Kann also durchaus sein, daß mit FWX2004 dieser Punkt hinzu kam. Unter Projects > draw basic mesh kannst Du Dir das Netz anzeigen lassen (möglicherweise auch erst seit FWX 2004). Dann ginge noch Folgendes: 1.) Simulation durchlaufen lassen 2.) unter Extras>Optionen>Drittfirma (Button ganz unten) den Haken bei "display mesh" setzen. 3.) wenn du dann die results von der simulation lädst, kannst Du Dir im cut plot das Netz anzeigen lassen. Gruß Roland ------------------ Nicht nur in der EDV gibt es führende Nullen ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mc1659 Mitglied
Beiträge: 35 Registriert: 11.01.2005
|
erstellt am: 06. Jul. 2006 08:24 <-- editieren / zitieren --> Unities abgeben:
|
R. Frank Moderator Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 Windows 7 Professional - 8 GB RAM SWX 2012 SP 4.0 64 bit PDMWorks 2012 FlowSimulation 2012 SP 4.0 - 64 bit Simulation 2012 - 64 bit
|
erstellt am: 06. Jul. 2006 09:45 <-- editieren / zitieren --> Unities abgeben: Nur für mc1659
Hallo Michael. Ich hab in der Doku gesucht. Die Unterschiede von PE zu Standard-Version beziehen sich nicht auf Netzgenerierung somit ist das local initial mesh ziemlich sicher in der Standard-Version enthalten. Außerdem hatten wir hier in der Firma lange 2001 im Einsatz, haben dann einen Wartungsvertrag abgeschlossen (auch wegen Schulung)und haben dann auf FWX2004 upgedated. Ich meine, daß dort bereits local initial mesh vorhanden war, da wir damals auch Versuche mit der lokalen Vernetzung gemacht haben, um zu sehen, ob sich das Ergebnis verbessert. So richtig bestätigen kann das aber wohl nur ein Reseller. Grüssle Roland ------------------ Nicht nur in der EDV gibt es führende Nullen ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mc1659 Mitglied
Beiträge: 35 Registriert: 11.01.2005
|
erstellt am: 06. Jul. 2006 10:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Roland ! Das hört sich sehr interessant an - wie bereits oben erwähnt arbeite ich an einer Strömungsberechnung die auf Konstruktionmodellen basiert. Eine ähnliche Berechnung wurde vor längerem mit neu aufgebauten, stark vereinfachten Modellen durchgeführt. Ich versuche nun einige Details an den vorhandenen Konstruktionsmodellen zu ändern, um die Zellenzahl gering zu halten, möchte jedoch an für mich relevanten Stellen die Vernetzungsdichte erhöhen. Deshalb wäre es mal interessant deine Erfahrungen zu dem "local initial mesh" zu kennen ? Im Voraus vielen Dank für deine Tips... Grüsse, Michael P.s.: Der Tip mit der "Drittanbieter"- Option zur Netzvisualisierung hat funktioniert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Moderator Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 Windows 7 Professional - 8 GB RAM SWX 2012 SP 4.0 64 bit PDMWorks 2012 FlowSimulation 2012 SP 4.0 - 64 bit Simulation 2012 - 64 bit
|
erstellt am: 07. Jul. 2006 12:47 <-- editieren / zitieren --> Unities abgeben: Nur für mc1659
Hallo Michael. Local intial mesh wird bei uns nach mehreren erfolglosen Versuchen nicht mehr angewendet. Das hat seine Gründe in der Physik/im Aufbau der Simulationen. Wir messen/simulieren hier die KV-Werte von Ventilen. D.h. wir kommen über eine vergleichsweise lange Strecke mit einem großen Durchmesser an, umfließen dann ein kleines Hindernis und fließen dann wieder lange durch ein großes Rohr. Die Meßpunkte sind somit relativ weit weg vom Hindernis und uns interessiert der Durchfluß unter bestimmten Drücken. Von daher ist es uns wichtig, daß das Netz insgesamt die richte Feinheit hat. Mit "advanced narrow channel refinement", manuell bestimmten "minimum gap size" und "minimum wall thickness" kommen wir auf Level 4 auf bis zu ±10 % genau hin. Das reicht für eine erste grobe Auslegung. Local initial mesh eignet sich gem. meinen Erfahrungen nur, wenn Dich z.B. die Kräfte auf eine ganz bestimmte Fläche oder die Geschwindigkeiten am Hindernis an kleinen Ecken und Kanten oder in kleinen Taschen interessieren, also wenn das surface goal in dem Bereich liegt, in dem das Netz verkleinert werden kann, bzw. wo es Sinn macht dies zu tun. Gruß Roland ------------------ Nicht nur in der EDV gibt es führende Nullen ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
