Autor Thema:   Schattierte Darstellung von Baugruppen auf einer Zeichnung (1084 mal gelesen)
edgar8
Mitglied



Sehen Sie sich das Profil von edgar8 an!   Senden Sie eine Private Message an edgar8  Schreiben Sie einen Gästebucheintrag für edgar8

Beiträge: 179
Registriert: 10.06.2001

erstellt am: 27. Okt. 2015 08:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,
ist es möglich, auf einer Zeichnung die Einzelteile einer Baugruppe entweder schattiert oder in Drahtdarstellung zu zeigen? Also z.B. die gesamte Baugruppe mit unsichtbaren Kanten und darin ein Einzelteil, welches schattiert ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

esel1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von esel1 an!   Senden Sie eine Private Message an esel1  Schreiben Sie einen Gästebucheintrag für esel1

Beiträge: 220
Registriert: 05.07.2006

Creo 3 M060

erstellt am: 28. Okt. 2015 05:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für edgar8 10 Unities + Antwort hilfreich

Guten Morgen erst einmal....

Das geht sehr einfach:
Ansichtsmanager - Stil.

Wünsche noch einen arbeitsreichen Tag

Gruss aus der Schweiz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

esel1
Mitglied
Konstrukteur


Sehen Sie sich das Profil von esel1 an!   Senden Sie eine Private Message an esel1  Schreiben Sie einen Gästebucheintrag für esel1

Beiträge: 220
Registriert: 05.07.2006

Creo 3 M060

erstellt am: 28. Okt. 2015 05:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für edgar8 10 Unities + Antwort hilfreich

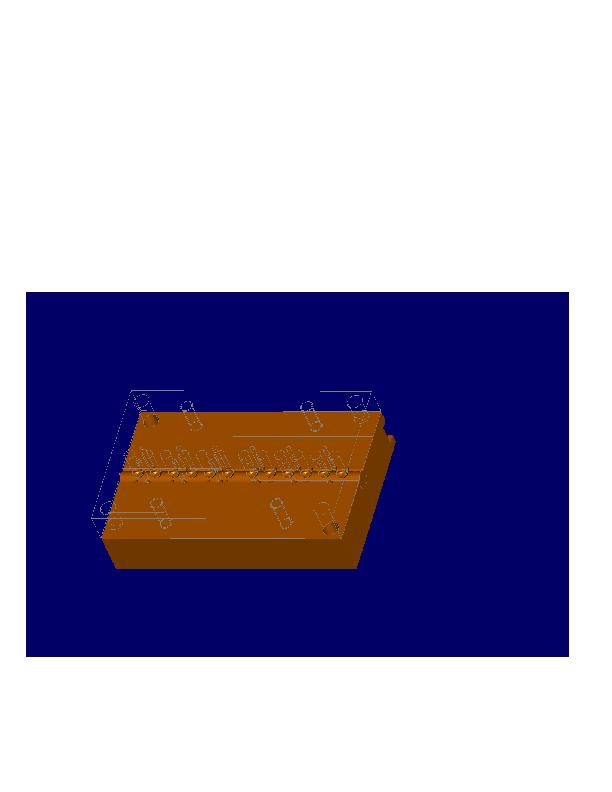

Drahtmodell.pdf


....ich nochmal...

Sorry, hab jetzt erst gesehen, das du "Zeichnung" meinst. Geht aber auch. Etwas umständlich:
Die als Drahtmodell darzustellenden Teile als .stp exportieren. Beim Export "Drahtmodellkanten" auswählen. In der Baugruppe die als Drahtmodell darzustellenden Teile ausblenden und durch die .stp Drahtmodelle ersetzen. Für grosse Baugruppen etwas "wurstelig".

Einen ganz schönen Tag noch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

edgar8
Mitglied



Sehen Sie sich das Profil von edgar8 an!   Senden Sie eine Private Message an edgar8  Schreiben Sie einen Gästebucheintrag für edgar8

Beiträge: 179
Registriert: 10.06.2001

erstellt am: 28. Okt. 2015 07:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von esel1:
  ....ich nochmal...

Sorry, hab jetzt erst gesehen, das du "Zeichnung" meinst. Geht aber auch. Etwas umständlich:
Die als Drahtmodell darzustellenden Teile als .stp exportieren. Beim Export "Drahtmodellkanten" auswählen. In der Baugruppe die als Drahtmodell darzustellenden Teile ausblenden und durch die .stp Drahtmodelle ersetzen. Für grosse Baugruppen etwas "wurstelig".

Einen ganz schönen Tag noch



Danke, das könnte funktionieren. Aber eigentlich hatte ich an eine elegantere Lösung gedacht, bei der man die Komponentendarstellung in der Zeichnung einzeln steuern kann


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MeikeB
Mitglied
Maschinenbau Technikerin


Sehen Sie sich das Profil von MeikeB an!   Senden Sie eine Private Message an MeikeB  Schreiben Sie einen Gästebucheintrag für MeikeB

Beiträge: 717
Registriert: 31.10.2008

StartupTools2016
Creo 2.0 - 4.0
WF4, WF5
KeyShot 6
Creo Layout 3.1
IsoDraw CADprocess 7.3
HP ZBook 17
2,5GHz; 32GB RAM
NVIDIA Quadro 2200M
Windows10 64bit

erstellt am: 28. Okt. 2015 07:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für edgar8 10 Unities + Antwort hilfreich

Hallo,

wenn wir mal den "Workaround" von esel1 nicht mitrechnen: Es gibt keine Möglichkeit in einer Ansicht die schattierte und die Kantendarstellung zu kombinieren.
In der Baugruppe kann man sich eine Stil-Darstellung erzeugen in der dies möglich ist.
Leider kann man diese Darstellung nicht auf die Zeichnung transferieren.

Was genau wollt Ihr denn mit dieser Darstellung auf der Zeichnung bezwecken? Vielleicht kann man das ja auch anders lösen.

------------------
Es ist schwieriger, eine vorgefaßte Meinung zu zertrümmern als ein Atom.
Albert Einstein

Meike hat keine Homepage
aber hier könnt Ihr mich finden:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

edgar8
Mitglied



Sehen Sie sich das Profil von edgar8 an!   Senden Sie eine Private Message an edgar8  Schreiben Sie einen Gästebucheintrag für edgar8

Beiträge: 179
Registriert: 10.06.2001

erstellt am: 28. Okt. 2015 09:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe es jetzt so gemacht, dass zwei Ansichten auf der Zeichnung deckungsgleich überlagert sind. Ein schöne Lösung ist das nicht.
Gebraucht wird die Darstellung für Kühlkreisläufe in einem Werkzeug. Werkzeug als Drahtdarstellung, die Flächen der Kühlkreisläufe farbig schattiert und dann überlagert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nixdesign
Mitglied
Dipl.-Ing. MB/CAD-Admin


Sehen Sie sich das Profil von nixdesign an!   Senden Sie eine Private Message an nixdesign  Schreiben Sie einen Gästebucheintrag für nixdesign

Beiträge: 83
Registriert: 20.06.2012

Creo 4.0 Parametric M060
Win 10 64-bit

erstellt am: 28. Okt. 2015 12:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für edgar8 10 Unities + Antwort hilfreich




Hallo edgar8,

meinst du so wie im Anhang als Beispiel?

------------------
Gruß
Nick
____________________________

Hast du vortrefflich nachgedacht,
ist die Konstruktion ganz leicht gemacht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

edgar8
Mitglied



Sehen Sie sich das Profil von edgar8 an!   Senden Sie eine Private Message an edgar8  Schreiben Sie einen Gästebucheintrag für edgar8

Beiträge: 179
Registriert: 10.06.2001

erstellt am: 29. Okt. 2015 10:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von nixdesign:
Hallo edgar8,

meinst du so wie im Anhang als Beispiel?




Nicht ganz, in dem Beispiel wären z.B. die Federn blau schattiert.
Trotzdem die Frage, wie hast du den Kanten der Einzelteile die verschiedenen Farben zugewiesen?

Edit: Wie hast du die Grundplatte grau schattiert?

[Diese Nachricht wurde von edgar8 am 29. Okt. 2015 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nixdesign
Mitglied
Dipl.-Ing. MB/CAD-Admin


Sehen Sie sich das Profil von nixdesign an!   Senden Sie eine Private Message an nixdesign  Schreiben Sie einen Gästebucheintrag für nixdesign

Beiträge: 83
Registriert: 20.06.2012

Creo 4.0 Parametric M060
Win 10 64-bit

erstellt am: 29. Okt. 2015 12:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für edgar8 10 Unities + Antwort hilfreich

Einen kleinen Wermutstropfen hat diese Darstellung schon. Es ist ein Bildschirmausdruck (snipping tool), der in der Baugruppe erstellt wurde. Hier kann man ja die Komponentendarstellung der Bauteile unterschiedlich einstellen (Systemfarbe des Hintergrundes ist hier weiß gewählt).
Diesen Bildschirmausdruck als .jpg abspeichern und auf der Zeichnung im Reiter Layout mit
=>Einfügen=>Objekt=>Aus Datei erstellen
einfügen.
Nachteil: Bei Änderungen in der BG muss man das Ganze aktualisieren.
Vorteil: Bei Doppelklick auf das Bild, kann man die Datei bearbeiten.

------------------
Gruß
Nick
____________________________

Hast du vortrefflich nachgedacht,
ist die Konstruktion ganz leicht gemacht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
