Hallo, Forum!

Derzeit verzweifle ich an folgendem Problem:

Ich will ein rundes Teil konstruieren, das eine radiale "Auffahrrampe" enthalten soll. Das Problem dabei ist, daß die Kante, die darauf gleiten soll, nicht die Mittelachse des Teils kreuzt. Die Mittelachse meiner Spirale und der Querschnitt der Rampe liegen also nicht auf einer Ebene!

Über "Dreh-KE" geht es ja nicht, weil ich dort keine Steigung angeben kann. Außerdem muß die Drehachse in der Skizze enthalten sein, und darf nicht außerhalb der Skizzierebene liegen.

Daher kam ich auf die Idee, ein Zug-KE entlang einer gewendelten Leitkurve zu erzeugen. Aber auch bei Zug-KEs muß die Skizze senkrecht zur Leitkurve verlaufen. Außerdem bekomme ich keine Wendelkurve erstellt...

Das ganze ist schon schwer zu beschreiben, aber ich hoffe Ihr versteht was ich meine. Bilder kann ich leider keine anhängen, da ich wie gesagt noch nichtmal einen Anfang finde.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst du eventuell eine Handskizze nachliefern?
Ist etwas schwierig zu verstehen.

------------------
MfG, DonChunior

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

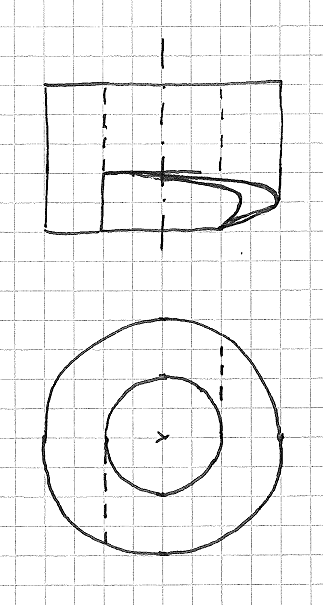

Ich habe mal versucht eine Handskizze zu erstellen... ich hoffe es hilft.

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
habe mal was erstellt und ein Bild angehängt. Ist es das was Du möchtest?

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Oder soll's so wie in meinem Bild aussehen?
Bloß halt als Schnitt und nicht wie mit den Kurven dargestellt?!

------------------
MfG, DonChunior

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Nein, leider nicht... die Drehachse sollte schon in der Hauptachse des runden Teils liegen, aber die Skizzierebene nicht.

Man stelle sich eine Wendeltreppe vor. Bei einer Wendeltreppe laufen normalerweise alle Kanten der Stufen in die Mittelachse.

Ich möchte aber nun eine "Wendeltreppe", bei der die Stufen sich zwar um die Mittelachse drehen, aber alle um einen bestimmten Wert "aus der Mitte" versetzt sind. Ich habe nochmal ein Bild angehängt... kannst Du Dir das in etwa vorstellen?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Fyodor:
Nein, leider nicht... die Drehachse sollte schon in der Hauptachse des runden Teils liegen, aber die Skizzierebene nicht.

---

Also doch wie in meiner Darstellung - dort ist die Drehachse die Mittelachse des Hohlzylinders.

------------------
MfG, DonChunior

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zeitliche Überschneidung...

@ DON, genau das meine ich! Wie mache ich sowas?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

spriale.zip

Wie man das als Materialschnitt hinbekommt, fällt mir auf die Schnelle auch nicht ein.
Ich hab dir mein Teil mal angehängt. Vielleicht hilft's dir im Ansatz weiter.

------------------
MfG, DonChunior

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank!

Mal sehen ob ich damit weiter kommen... vielleicht hat auch noch jemand anders eine Idee, wie ich das als Schnitt bekommen kann?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

prt0001.prt.2.zip

Hi,

muss das unbedingt ein schnitt sein?
Du kannst das Teil ja auch aus Flächen aufbauen, da ist das Teil vom Don ja echt gut gemacht.

grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Damit müßte ich weiter kommen, danke!

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

spirale2.jpg spirale2.zip

Hallo, habe auch nochmal was gebaut. Es ist wohl nur zu 99% das was Du möchtest, aber ich glaube es ist zumindest ein ganz guter Ansatz.
Gruß, Christian

...oder auch nicht. Einfach vergessen, haut doch nicht hin.

[Diese Nachricht wurde von christian73 am 07. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

spirale3.jpg spirale3.zip

Jetzt aber....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das sieht zwar wirklich super aus... aber beim Nachbasteln hapert es... wie bekomme ich die Spiralkurven erstellt? Da stehe ich auf dem Schlauch (bin noch Anfänger).

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Über eine Formel. Curve => RMT => Definition editieren => Gleichung => definieren
Dort steht dann:
r=50
theta=-20+t*180
z=50*t

r= Radius, theta=Winkel im cylindrischen KS, Z=Höhenzuwachs, t läuft von 0....1

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallööchen,



Zitat:

---

Original erstellt von Fyodor:
...wie bekomme ich die Spiralkurven erstellt?

---

auf dieses Frage habe ich schon gewartet! ;)

Ich würde deshalb auch ein klein wenig anders vor gehen!

Zuerst erstellst Du zwei Leitkurven (Helix), danach spannst Du eine Fläche darüber (Berandungsvebund), und zum Schluß nutzt Du diese Fläche, um damit Material zu entfernen ("Verbundvolumen", oder "Versatz")

Siehe Anhang!

Hier noch die Formeln, in Anlehnung an DONs Beispielteil
(AussenØ100, InnenØ60, Höhe 34)

Aussenhelix:

Code:

---

r = 50
innenrad = 30
startwinkel = acos( innenrad / r )
theta = startwinkel + t * 180
z=  t * 34

---

Innenhelix:

Code:

---

r = 30
theta = t * 180
z = t*34

---

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das hilft mir wirklich weiter, danke!

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Frau-PROE:

Ich würde deshalb auch ein klein wenig anders vor gehen!

Zuerst erstellst Du zwei Leitkurven (Helix), danach spannst Du eine Fläche darüber (Berandungsvebund), und zum Schluß nutzt Du diese Fläche, um damit Material zu entfernen ("Verbundvolumen", oder "Versatz")

Siehe Anhang!

---

Was ist da jetzt anders? Genau so habe ich es doch gemacht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

Zitat:

---

Original erstellt von christian73:
Was ist da jetzt anders? Genau so habe ich es doch gemacht!

---

Tschuldigung! Hab nicht rein geschaut!
Es sah für mich auf dem Bild so aus, als ob Du nur eine Helix hättest und dass der Querschnitt Senkrecht zur Bauteilmitte läuft (Wendelnut).

Ist dem nicht so?!?
Dann habe ich wohl einen Knick im Auge, sorry!

Liebe Grüße,
Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@ Nina:

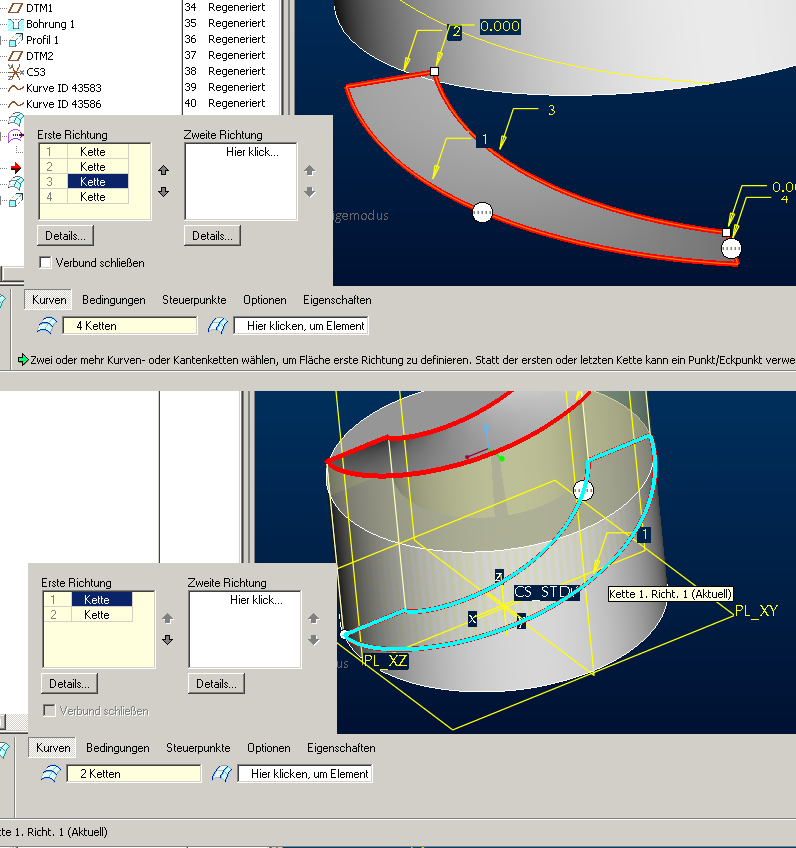

Ich muß leider nochmal nerven... Du hast beim zweiten Berandungsverbund jeweils alle Kanten einer Schrägfläche komplett als je eine Kette markiert. Ich kann die Kanten aber nur einzeln angreifen. Was mache ich da falsch?

------------------
Cheers,
    Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe es gerade selbst gefunden: Der Knopf "Details" hat also doch seine Berechtigung

------------------
Cheers,
    Jochen
