Ich möchte gerne ein Blechteil erstellen, welches die Form eines Z besitzt. Jedoch soll sich der Winkel in Abhängigkeit der Höhe einstelle und soll nicht extra eingeben werden.

Bei allem was ich bisher gefunden haben muss man den Winkel mit angeben.

Die Blechabwicklung soll ebenfalls noch möglich sein.

Danke für jegliche Unterstützung!

grüße Wolkenschaufler

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Wolkenschaufler,

herzlich willkommen auf CAD.de!

Zitat:

---

Original erstellt von wolkenschaufler:
...ein Blechteil erstellen, welches die Form eines Z besitzt...
...der Winkel in Abhängigkeit der Höhe...

---

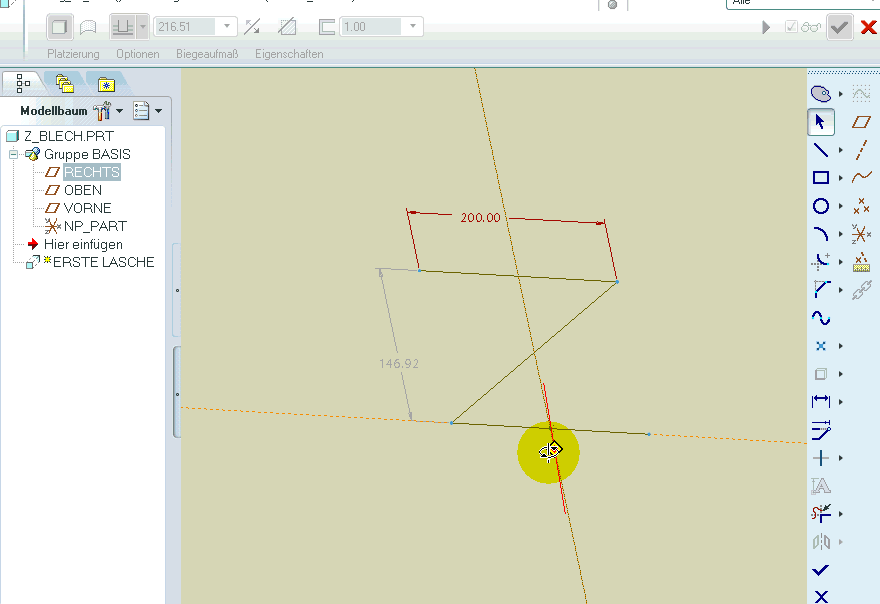

Meinst Du sowas?!?
(Anhang)

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau! Respekt! Ich hätte nicht so schnell mit einer Lösung gerechnet!

Das mit dem Z war natürlich nur die einfache Version. Ist das auch irgendwie möglich, wenn ich bereits ein Blechteil habe an das ich eine Lasche hinzufügen will? Diese Lasche soll dann im Bezug zu einer Ebene immer parallel bleiben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von wolkenschaufler:
Ist das auch irgendwie möglich, wenn ich bereits ein Blechteil habe an das ich eine Lasche hinzufügen will? Diese Lasche soll dann im Bezug zu einer Ebene immer parallel bleiben.

---

Klar, warum nicht?
Mach die Lasche halt wirklich "PARALLEL", dann bleibt die das auch!

Liebe Grüße,
Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier noch ein Link dazu. (Kapitel 18)
Darin wird z.B. eine Ebene "durch" (parallel) die Seitenwand gelegt, und später als Maßbezug verwendet.
(also das gleich, nur rückwärts)
Ist zwar CREO/Pro 5.0, aber das was vor hast, klappt in WF3 genau so!

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

blech.prt.6.zip

Zitat:

---

Mach die Lasche halt wirklich "PARALLEL", dann bleibt die das auch!

---

Genau hierbei scheiterts

Ich habe zum besseren Verständnis eine .prt angehängt. Die zuletzt eingefügte Lasche soll immer parallel zu der unteresten Ebene bleiben (was sie jetzt noch nicht ist). Egal wie die erste Lasche verändert wird.

grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm,

da ist ja einiges im argen...
1. wäre es nett gewesen, wenn Du nicht einfach nur WF3 in die Sys-Info geschrieben hättest, sondern auch noch, dass es sich um eine Ausbildungsversion handelt (SE)!
2. Muss die Ecke so komisch aussehen? (Entlastungstyp="Trennen")
3. Sind die Maße 3,63 in der 1.Lasche, und 132.08 in der 2. richtig?
4. und jetzt kommts: Muss es unbedingt eine "Flache Lasche" sein?
Dann könntest Du vorher ein Mess-KE erzeugen, dass den Winkel der 1.Lasche zur "Top"-Ebene misst.
Den Messwert kannst Du dann in der Lasche als Biegewinkel verwenden (Laschenwinkel=Messung:FID_MessKE)
immernoch 4.: Du könntest allerdings auch eine "Benutzerdefinierte" Flanschlasche erzeugen, die parallel zu Top liegt (Bedingung in der Skizze)

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

1. wäre es nett gewesen, wenn Du nicht einfach nur WF3 in die Sys-Info geschrieben hättest, sondern auch noch, dass es sich um eine Ausbildungsversion handelt (SE)!

---

Tut mir Leid, aber eigentlich arbeite ich schon mit der kommerziellen Version. Die hatte ich aber gestern abend nicht mehr zur Verfügung.
Zu 2 und 3
Nein, hab das nur schnell "hingekritzelt" ;-)
Zu 5.
Fast perfekt ;-) Auf die einfachsten Dinge kommt man irgendwie immer nicht.
Wie kann ich jetzt aber die Geometrie verändern? Es lässt sich ja nur die Länge einstellen. Ich  habe es vorläufig mit extrudieren und remove material gelöst, ich denke aber es gibt durchaus ne elegantere Lösung. Deswegen habe ich es auch von Anfang an mit einer Lasche versucht.

Zu der Lösung mit dem Mess-KE: Ich kämpfe damit ein solches zu erzeugen. Benötige ich dazu Mechanica?

Tut mir leid wenn ich so einfach Dinge frage... Viele Dank für deine Geduld!

gruß

[Diese Nachricht wurde von wolkenschaufler am 16. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

Zitat:

---

Original erstellt von wolkenschaufler:
Zu der Lösung mit dem Mess-KE: Ich kämpfe damit ein solches zu erzeugen. Benötige ich dazu Mechanica?

---

Hä? Wieso das denn?!?

Nein, Du musst einfach nur eine Messung machen, aber den Typ auf "KE" umstellen.

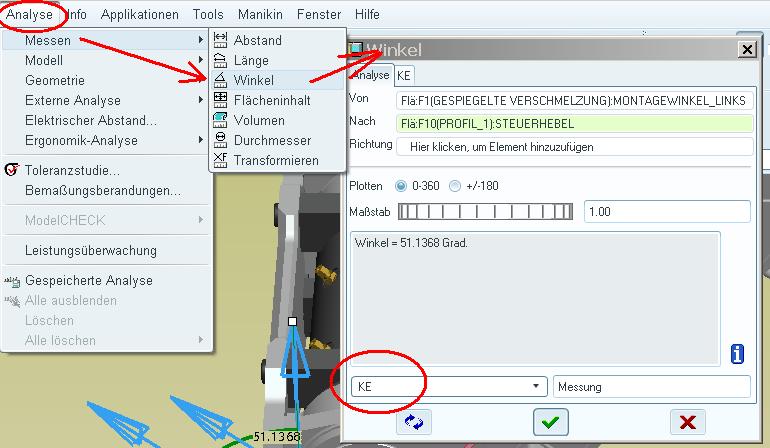

(screenshot)
Auf der 2.Karteikarte kannst Du noch entscheiden, wie der Messparameter denn heißen soll.

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo!

Ich habe die Option nicht, ein KE während der Messung zu erzeugen. Siehe Bildschirmfoto. Was ich allerdings gemacht habe ist, die Messung zu speichern und daraus dann mit Analysis->saved analysis ein feature zu erzeugen (Analysis1).
Bin ich damit auf dem Holzweg?

Jetzt vermute ich, muss ich der Messung eine Variable zuweisen und diese dann in das Feld für den Winkel der Lasche eintragen.

gruß

[edit]
Ok, habs schon gefunden. Ist im Prinzip ja nichts anderes wie das, was ich schon hatte nur einfacher
