Hallo,

kann mir eventuell jemand bei meiner Aufgabe helfen?
Ich muss eine atomatisierte Platzschranke mit Antrieb konstruieren.
Die Schranke darf nicht auf Fahrzeuge oder menschen herabgelassen werden (Abschaltung vorhergesehen). Die Länger der Schranke 5,1m.
Hinweis: Als antrieb ist eine pneumatische Lösung einfacher zu realisieren.

Ich hab absolut keine Ahnung wie das funktioniert...habe erst vor kurzem mit ProE angefangen...kann mir eventuell jemand dabei helfen??

Vielen Dank schonmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dieses Forum dient dazu, einzelne spezielle Detailfragen zu Pro/ENGINEER zu klären, aber ganz bestimmt nicht, Studenten selbstständig zu erbringende Konstruktionsleistungen abzunehmen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo tribeca1988,

herzlich Willkommen im Pro/E Forum auf CAD.de, dem WBF!

Zitat:

---

Original erstellt von tribeca1988:
...eine atomatisierte Platzschranke mit Antrieb...

---

Schranke und Antrieb sind kein Thema, aber dieses hier:

Zitat:

---

Original erstellt von tribeca1988:
...habe erst vor kurzem mit ProE angefangen...

---

...könnte zum Problem werden!

Zitat:

---

Original erstellt von tribeca1988:
Die Schranke darf nicht auf Fahrzeuge oder menschen herabgelassen werden...
...Als antrieb ist eine pneumatische Lösung einfacher zu realisieren.

---

Die Steuerung sollst Du auch mit Pro/E realisieren?
Schöne Aufgabe!

Hast Du Dir denn schon Gedanken über die konzeptionelle Durchführung und den Ablauf des Mechanismusses gemacht?
Existiert ein Layout, oder zumindest ein Skelett?
Also weißt Du schon, was Du bauen willst, oder bist Du noch auf der Suche nach Anregungen?

Mit anderen Worten:
Wobei genau können wir Dir helfen?

Liebe Grüße,
Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von tribeca1988:
...Ich hab absolut keine Ahnung wie das funktioniert...

---

Dann geh halt mal raus ins nächste Parkhaus. Da gibt es einige Anregungen. Semester- oder Hausaufgaben werden hier im Allgemeinen nicht frei Haus geliefert.

------------------
----------------

"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Malzeit
Zitat von Wyndorps:
"Dann geh halt mal raus ins nächste Parkhaus. Da gibt es einige Anregungen. Semester- oder Hausaufgaben werden hier im Allgemeinen nicht frei Haus geliefert." Jawoll!!!

Und den Skizzenblock mitnehmen. Jemand der wie Du Absolut Beginner ist, hat ja mehrere Hürden gleichzeitig zu überwinden: Funktion der Schranke, Technik, CAD-Bedienung und ordentliche Dokumentation. Deshalb zuerst Skizzen und Entwürfe manuell zu Papier bringen. Bringt man euch kein methodisches Vorgehen bei?

Grüezzi 0-checker

---

Ach ja
Googlen nach "Platzschranke" verweist auf ein mathem.Problem.
Besser nach Parkplatzschranke oder Parkschranke suchen.

Ob eine pneumatische Lösung einfacher zu realisieren ist, muss ich anzweifeln. Dazu brauchst Du einen Drucklufterzeuger, der ja i.d.R. in keinem Parkhaus oder Parkplatz mal so rumsteht. Und was passiert bei Ausfall der Druckluft?
Und die Länge der Schranke ? : 5,1m. Oder ist die Breite der Straße gemeint.
Ich bleibe dabei: zuerst mal ein Entwurf auf Papier, ca. maßstäblich.

Gruß 0-checker

---

Zitat:

---

Original erstellt von tribeca1988:
... eine [b]atomatisierte Platzschranke ...[/B]

---

Erst eine bauen und dann sofort wieder sprengen?

Sorry, nix für ungut. Nur ein unbedeutender kleiner Typo, aber er hat halt irgendwie was komisches.

Ansonsten schließe ich mich mal meinen Vorrednern an.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von tarsobar:
Erst eine bauen und dann sofort wieder sprengen?

---

VERDAMMT, MEIN KAFFEE!!!!!eins

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Deshalb heisst sie ja auch Platzschranke.

[Diese Nachricht wurde von 0-checker am 27. Nov. 2010 editiert.]

---

Nein, nein, die platzt nicht beim Beschranken, sondern beschrankt den Platz!

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von call4help:
Nein, nein, die platzt nicht beim Beschranken, sondern beschrankt den Platz!

---

Kann es sein, daß dieser ganze Thread ganz schön beschrankt..äh..beschränkt ist?

(Na gut, dem Niveau der Fragestellung natürlich durchaus angemessen)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von 0-checker:
Deshalb heisst sie ja auch Platzschranke.

---

Muß wohl 'ne Schranke auf der Zufahrtsstraße nach Gorleben gewesen sein...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

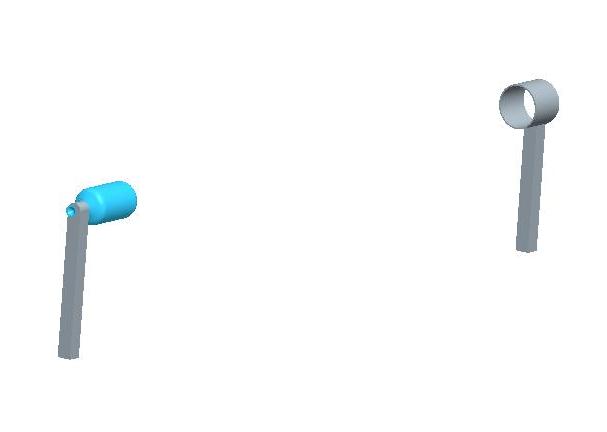

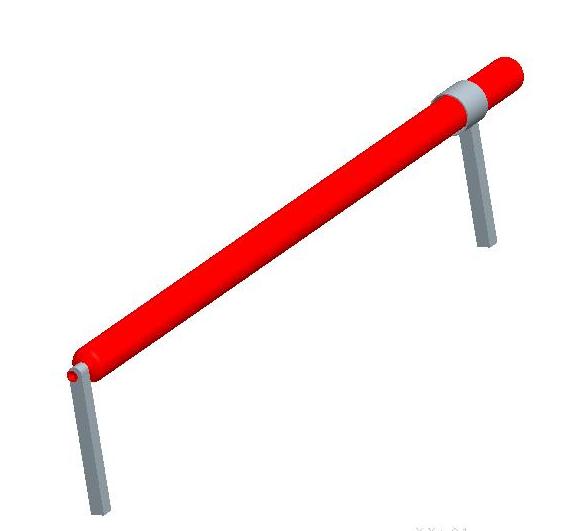

platzschranke-1.jpg platzschranke-2.JPG

Hi tribeca 1988,
habe mich streng an die Aufgabenstellung gehalten: Platzschranke, pneumatisch.
Das Funktionsprinzip läßt sich einfach am Luftballon darstellen.
Schranke offen: Ballon blau (Sauerstoffmangel)
Schranke zu: Ballon rot (Luft anhalten)
Auf/zu ist einfach per Drehrichtungsumschalter am Kompressor gesteuert; auf diese Weise geht die Luft nicht verloren, mal wird sie angesaugt, mal ausgeblasen, immer die gleiche Luft!
Wenn einer zu schnell dagegenfährt oder -rennt, platzt das Teil und der Platzwart wird durch den Knall benachrichtigt (Zusatznutzen!);
macht 50 €, 1 € für den neuen Ballon, 9 € für die Montage, 40 € für die Kaffeekasse.
Vorteile: Keine beweglichen Teile
Nachteile: keine

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

10Ü von mir dafür

------------------
aka the
Ritter des Umbruchs zur Kaffeebohne
(geadelt von Wingmengvoniftigay)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@frost: TOP!!!!!!!! Dafür auch Ü's von mir!!!!!
Haste schon Patentanmeldung fertig?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von tarsobar:
... Haste schon Patentanmeldung fertig?

---

Wenn nicht, ist's jetzt zu spät. Bild in CAD.de zählt leider als Vorveröffentlichung

------------------
Seit Pro/E Version 1 dabei, auwei...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ja aber...

müssen Schranken nicht Rot-Weiß sein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

na wenn DAS keine "Platz-"schranke ist...

LG, Nina

------------------
