Autor Thema:  Hydraulik-Symbole (4438 mal gelesen)
Günther Weber
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Günther Weber an!   Senden Sie eine Private Message an Günther Weber  Schreiben Sie einen Gästebucheintrag für Günther Weber

Beiträge: 441
Registriert: 15.09.2000

WildFire 5,
Windows 11

erstellt am: 31. Okt. 2010 18:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Da im Web offensichtlich keine Hydrauliksymbole zu finden sind, bastel ich sie mir eben selbst. Was liegt näher, als die Pneumatiksymbole aus den Startuptools zu erweitern. Oder hat jemand einen Tip, wo man eine Symbolsammlung bekommen kann?

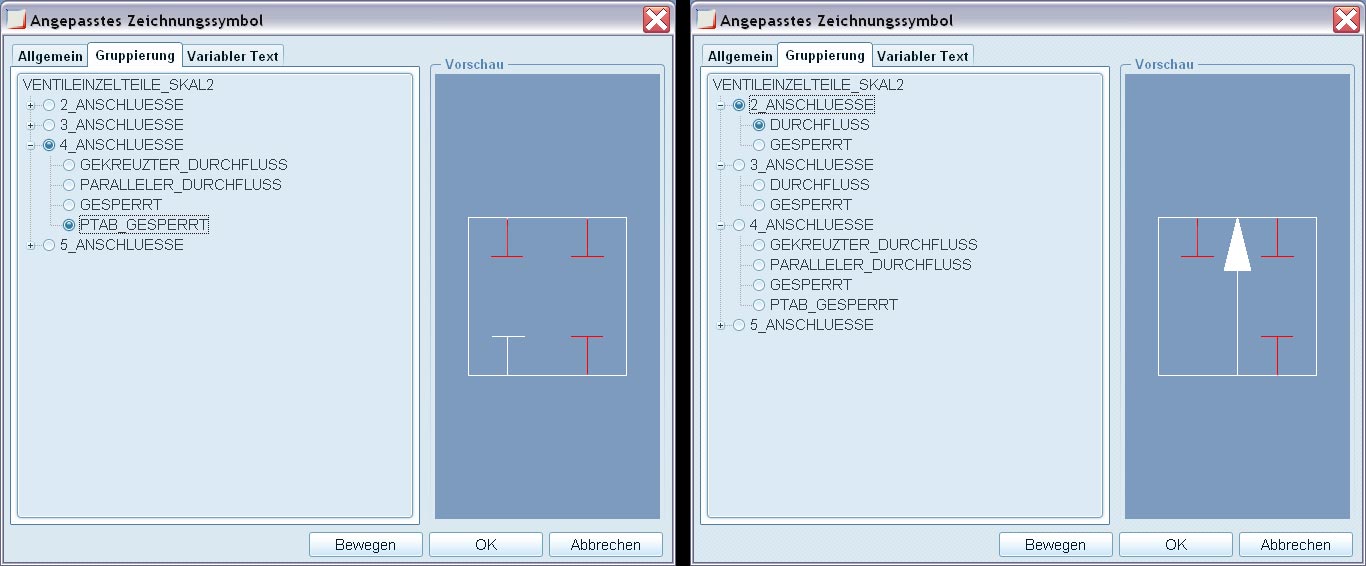

Nun hab ich folgendes Problem: Ich bin über Gruppen – Ebene wechseln in die Ebene 4_ANSCHLUESSE gegangen und hab eine neue Ebene PTAB_GESPERRT erzeugt. Dann habe ich die Geometrie, die ich übernehmen möchte, markiert. Als Gruppenattribut habe ich Exclusiv eingestellt. Nun habe ich die noch fehlenden Linien (auf dem Bild in rot) eingezeichnet. Soweit alles wunderbar. Aber meine Linien sind nicht nur in der erstellten Symbolvariante (links auf dem Bild), sondern in allen Varianten zu sehen. Und wenn ich nun erneut in die Symboldefinition gehe, sehe ich diese Linien nur in der obersten Ebene, nicht aber auf der gewünschten Symbolebene.

Was habe ich denn da übersehen?
Danke - Günther

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Günther Weber
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Günther Weber an!   Senden Sie eine Private Message an Günther Weber  Schreiben Sie einen Gästebucheintrag für Günther Weber

Beiträge: 441
Registriert: 15.09.2000

WildFire 5,
Windows 11

erstellt am: 01. Nov. 2010 09:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Alle neuen Linien landen in der obersten Ebene. In jeder Unterebene muss man definieren, welche dieser Linien verwendet werden sollen. Linien die nirgendwo verwendet werden, sind einfach immer zu sehen. Alles klar...
