Halle Allerseits,

ich meine ProE versagt richtig, wenn es darum geht CAD-Modelle aus aus anderen Formaten zu importieren. Bierspielweise wollte ich diese Woche Catia-Daten importieren. Da ich keinen direkte Plug-In habe, musste ich über STEP-file bzw. Parasolid gehen. In beiden Fällen konnte ich nur die Surfaces in ProE sehen. Die Waren sogar reparaturbedürftig. Da ich FE-Mensch bin, musste ich viel Zeit dafür verbringen. Und die Solids habe ich überhaupt nicht in ProE zu sehen bekommen.

Weiß jemand, wie man in solchen Fällen verfahren muss, um die Geometrie in ProE sauber zu kriegen?

Grüße

Moe

------------------
Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von farahnaz:
ich meine ProE versagt richtig, wenn es darum geht CAD-Modelle aus aus anderen Formaten zu importieren.

---

Da bei bei anderen Anwendern der Import ins Pro/E via diversen Schnittstellen einwandfrei läuft, liegt das Versagen offensichtlich bei Euch auf Seiten der exportierenden Programme. Oder des Pro/E-Anwenders.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier gibts Informationen: http://www.prostep.org/de/services/best-practice/auswahl-systemkombinationen.html
Durch Klick im Flussdiagramm erhältst du empfohlene Einstellungen
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ReinhardN:
Hier gibts Informationen: http://www.prostep.org/de/services/best-practice/auswahl-systemkombinationen.html
Durch Klick im Flussdiagramm erhältst du empfohlene Einstellungen
Reinhard

---

Super Tipp der Link!
Us sind unterwegs.

------------------
MfG, DonChunior

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wunderbar, ebenfalls 10 Ü's.

------------------
lg
holli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank Allerseits,

Trotzdem konnte mir kein Beitrag helfen.

Im voraus, der ProE-Support bestätigt die Problematik.
www.prostep.org  scheint für alle Kombination das gleiche auszuspucken, männlich Konvertieren via STEP

Mein Ausgang-STEP-File kann problemlos von anderen CAD-Software vollständig gelesen werden. ProE im Gegenteil ist nicht in der Lage und bietet mir die Parts zu reparieren mit Data-Doktor-Tool!

------------------
Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ReinhardN:
Hier gibts Informationen: http://www.prostep.org/de/services/best-practice/auswahl-systemkombinationen.html
Durch Klick im Flussdiagramm erhältst du empfohlene Einstellungen
Reinhard

---

Wunderbar 10 Ü's unterwegs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hast Du schon mal mit der Genauigkeit beim Import gespielt? Das wirkt oft Wunder.

Wie importierst Du? Mit oder ohne Startmodell?

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@fahranaz
die empfohlenen Einstellungen beider Systeme (Doppelklick im Flussdiagramm) hast du aber alle ausgetestet ?
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Reinhard,

ich versuchte Catia->NX und Catia->ProE. Laut Flussdiagramm muss ich in beiden Fällen das gleiche machen machen, nämlich:

>> Model should be cleaned of all unlinked information.
>> Delete unused elements from the NOSHOW area.

Wie gesagt, NX liest step-file vollständig, während ProE erkennt Schwierigkeiten hat, Solids zu erkennen. Ich glaube es liegt daran, dass ProE nicht mal die Positionen einiger gemeinsamen Edges gleich erkennt und findet anschließlich keine geschlossene Fläche, die für Volumenkörper notwendig ist. (meine Spekulation!)

Ich werde mal den Vorschlag mit der Genauigkeit versuchen!

Grüße

------------------
Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:
hast Du schon mal mit der Genauigkeit beim Import gespielt? Das wirkt oft Wunder.
Wie importierst Du? Mit oder ohne Startmodell?

Hi Stefan,

Ich gehe diesen Weg:  Catia V5 -> Step -> ProE
Wo muss ich die Genauigkeit hoch setzen? "Relative Accuracy" in ProE? Wo in Catia?
Was ist eigentlich Stattmodell?

Grüße

------------------
Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Moe,



Zitat:

---

Original erstellt von farahnaz:
...Laut Flussdiagramm muss ich in beiden Fällen das gleiche machen machen...

---

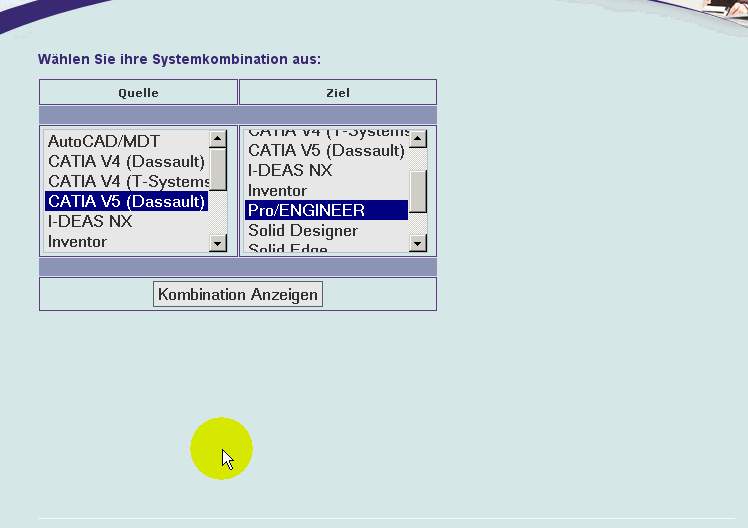

Bei mir sind das einige Schritte mehr! (Siehe Anhang)

HTH, Nina

BTW: Ich habe an den Standards noch nie gerührt und auch noch nie Probleme beim Import von CATIA-Daten gehabt. Sorry!
Allerdings waren das auch immer nur kleine bis kleinste Baugrüppchen mit max. 2000 Teilen.

------------------
Looking Beyond The End Of Our Noses (Active Minds)


Tante EDIT hat den Anhang vergessen!

[Diese Nachricht wurde von Frau-PROE am 05. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Nina,

Unterschied nur was die PeoE-Einstellung angeht.
ich meine, ich habe die alle gemacht, am Ende hatte ich jedoch kein sauberes Ergebnis gesehen.

Das Projekt ist mittlerweile via UG-NX erledigt. Beim nächsten werde ich vielleicht mehr Zeit rein stecken, sollte ich aufs Problem wieder stoßen.

Danke allerseits

------------------
Moe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von farahnaz:
Zitat:

Wo muss ich die Genauigkeit hoch setzen? "Relative Accuracy" in ProE? Wo in Catia?
Was ist eigentlich Stattmodell?

Grüße

---

Hallo,

Startmodelle sind Modelle mit einigen Voreinstellungen, Standardebenen, Koordinatensystem usw. Auch die Teilegenauigkeit kann dort eingestellt werden. Wird es verwendet, wird eine Kopie erstellt und darin die Daten hineinimportiert. Das Importmodell hat damit die Einstellungen des Startmodells. Will man die Genauigkeit verändern muß man vor dem Import das Startmodell ändern.

Damit ProE ein solches Startmodell beim Import verwendet wird, braucht es ein paar Config-Optionen:

Config-Option damit Startmodelle verwendet werden:
intf_in_use_template_models yes

Config-Option für das Startmodellverzeichnis:
start_model_dir e:\standards......

Config-Option der Startmodellnamen:
! Default Template settings
template_solidpart template-prt.prt
template_sheetmetalpart template-sts.prt
template_drawing template-drw.drw
template_designasm template-asm.asm

Config-Option welche für den Import hilfreich sein können:
fix_boundaries_on_import
intf3d_in_close_open_boundaries

Viele wichtige Optionen für den Import beginnen mit intf3d_in bzw. intf_in
Einach mal unter Tools-Optionen anschauen bzw. suchen

Gruß Stefan
