Hallo,

ich habe eine Frage zu Kontaktberechnungen mit ProE WF 5. Ist es möglich, den Kontaktpunkt zweier Zähne zu definieren und so Messergebnisse (z.B. Geschwindigkeit des Punktes) ausgeben zu lassen?
Mein Modell ist eine Zahnkupplung mit evolventischer, nicht modifizierter Innenverzahnung und evolventischer, modifizierter Außenverzahnung (breitenballig).

Für Hilfen wäre ich sehr dankbar.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eric,

herzlich willkommen im Pro/E Forum auf CAD.DE!

Ich denke, dass Dir eine -> Spurkurve <- bei der Lösung helfen kann.

Für die Geschwindigkeitsermittlung müsstest Du noch einen Dummy mit einem Bezugspunkt erstellen, der entlang der Spurkurve läuft.
Für die Messung selbst müsstest Du noch eine "Messgröße" erstellen.

Wie fit bist Du denn?
Ich meine: Hast Du alles verstanden, oder brauchst Du nähere Informationen?

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frau-PROE

Vielen Dank für die schnelle Rückantwort

ich denke, das mit dem Dummy habe ich verstanden. Haben sowas schon mal in der Uni gemacht.

Ich habe vergessen zu schreiben, dass die Achse der Nabe um einen Winkel ausgelenkt ist (im Bereich 5grad). Das führt dazu, dass sich der Kontaktpunkt auf einer "8" auf der Zahnflanke bewegt.

Da weiß ich jetzt nicht so genau (oder besser gar nicht), wie ich die Spurkurve konstruieren soll.

Aber trotzdem nochmal danke für die Antwort

------------------
ProE Wildfire 5
Intel Core 2 duo 2.2GHz
GeForce 8600 M GT
Windows 7

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK

hab mir jetzt nochmal die Beiträge zu der Spurkurve durchgelesen und festgestellt, dass ich das mit dem Dummy doch nicht verstanden habe.
Aber geht das denn überhaupt, was ich hier vorhabe?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eric,

Zitat:

---

Original erstellt von eric1306:
...Ich habe vergessen zu schreiben, dass die Achse der Nabe um einen Winkel ausgelenkt ist (im Bereich 5grad). Das führt dazu, dass sich der Kontaktpunkt auf einer "8" auf der Zahnflanke bewegt...

---

Ich kann Dir leider nicht so ganz folgen.
Die Achsen sind also um 5° geneigt. Welche Zahnform bedingt denn eine 8-förmige Berührbahn?
Kannst Du mal einen Screenshot der Einbausituation machen?

Liebe Grüße,
Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Nina,

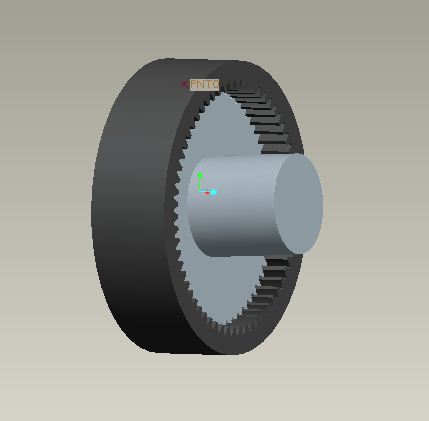

hier das Bild. Das mit dem Dummy hat geklappt. danke.
Ich hab den Punkt einfach mit beiden Flanken verknüpft. Leider ist es nicht möglich eine kinematische Analyse durchzuführen. Weißt du, woran das liegen könnte? Eine Positionsanalyse funktioniert allerdings.

Grüße Eric

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eric,

erstmal danke für's Bild, jetzt weiß ich auch, was Du mit der 8 meintest!

Zitat:

---

Original erstellt von eric1306:
...Leider ist es nicht möglich eine kinematische Analyse durchzuführen. Weißt du, woran das liegen könnte?

---

Nein weiß ich leider nicht!
Das einzige K.O.-Kriterium für eine Analyse vom Typ "kinematisch", wäre ein
"nicht-kontinuierlicher" ServoMotor.

Zitat:

---

Auszug aus der Pro/E Hilfe:
Wenn der Servomotor ein nicht-kontinuierliches Profil besitzt, versucht Mechanism Design vor einer kinematischen Analyse, das Profil in ein kontinuierliches Profil umzuwandeln. Wenn die Software das Profil nicht in ein kontinuierliches Profil umwandeln kann, wird der Motor nicht zur Analyse verwendet.

---

Trifft das auf deinen Servo zu?

LG, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Nina,

erstmal vielen Dank für die vielen Hilfen. Das mit dem Dummy ist eine sehr gute Variante und das mit dem Motor hat auch geklappt. Weiß aber immer noch nicht richtig, wie ich die zwei Flanken verknüpfen kann. Den Dummy-Punkt kann ich zwar auf die Flanke der Innenverz. setzen, aber bei meiner modifizierten Zahnflanke komm ich nicht richtig klar. Die besteht aus mehreren Teilen (4 Einzelflächen). Wenn ich jetz den Dummy auf zwei der Flächen setze, bewegt er sich nur auf der Berührlinie der beiden Einzelflächen.
Somit kann ich auch nur zwei Teilflächen anwählen.

Grüße

Eric

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

kannst du nicht die vier Flächen zusammen kopieren?
Alle Flächen mit STRG-Taste einsammeln und dann <Strg-c> <Strg-v>.

------------------
Beste Grüße,
Max
