Thema: Mechanismus Zylinder und Kolben fahren auf Anschlag (4919 mal gelesen)
|
Sauter
Mitglied
CAD/PDM - Systembetreuer
   Beiträge: 54
Registriert: 10.05.2005
|
erstellt am: 04. Aug. 2010 10:46  <-- editieren / zitieren -->   Unities abgeben:

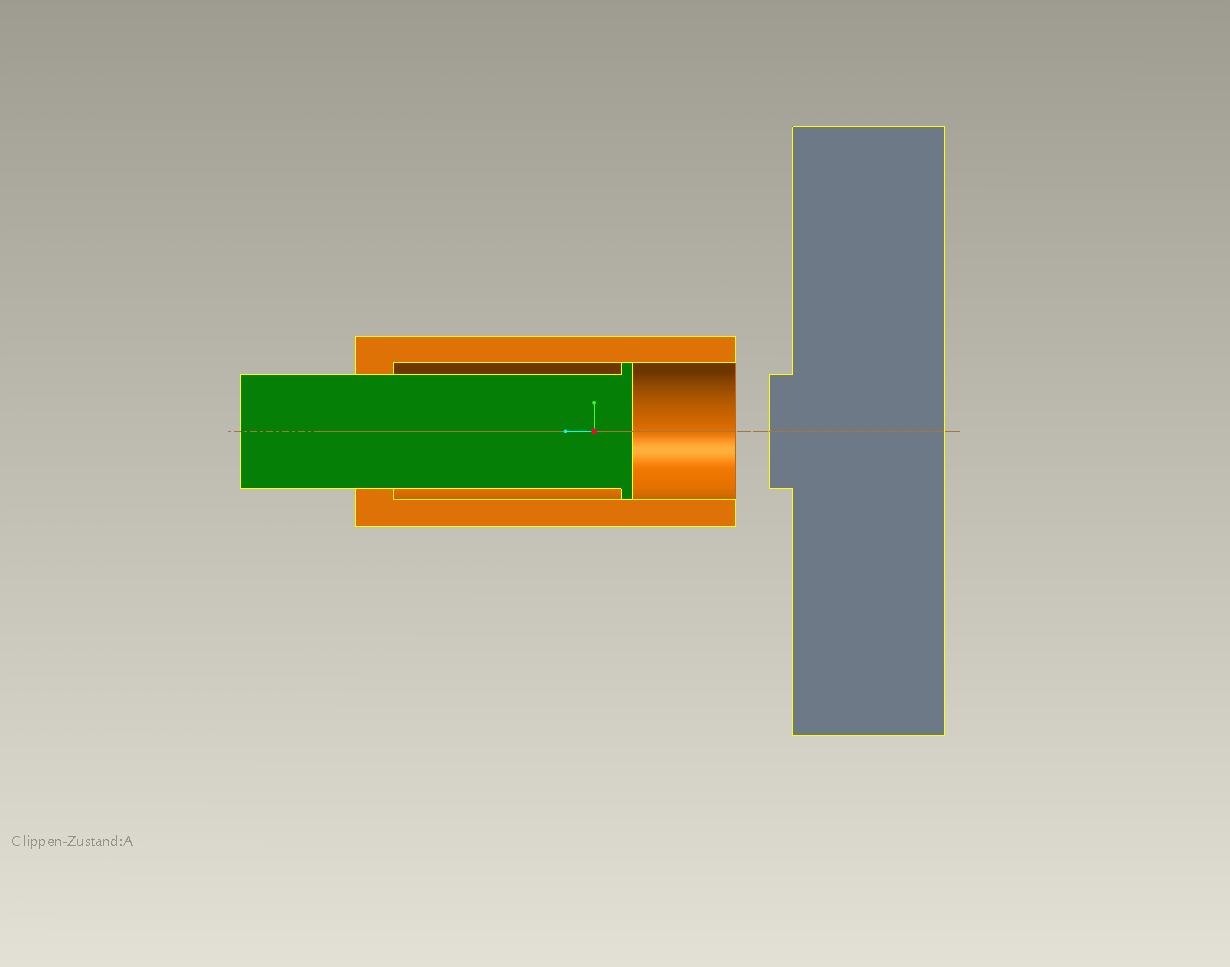

Hallo ProE Benutzer, ich habe ein Problem bei der Umsetzung eines Bewegungsablaufs. Ein Kolben (grün) und ein Zylinder (orange) fahren auf einen Anschlag (grau). Der Kolben soll sich dabei nicht im Zylinder bewegen sonder beide sollen gemeinsam auf den Anschlag zufahren. Berührt der Zylinder den Anschlag dann soll der Kolben sich im Zylinder bis zum Anschlag bewegen. In umgekehrter Richtung soll es analog verlaufen. Erst Kolben bis Zylinderanschlag und dann sollen beide gemeinsam vom Anschlag (grau) abheben. Wenn möglich sollten diese Bedingungen auch beim manuellen ziehen der Komponenten eingehalten werden. Die zwei Bilder sind beigefügt. Ich hoffe ich hab mich verständlich ausgedrückt  Danke schon mal im Voraus für eure Hilfe. ------------------
Geht nicht gibts nicht...  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sauter
Mitglied
CAD/PDM - Systembetreuer
Beiträge: 54
Registriert: 10.05.2005 Creo 9.0.5.0
StartupTools 9.0.2.0
Windows 10 x64
DELL Precision T5820
Nvidia Quadro P2000
PDM : Pro.File 8.7
|
erstellt am: 04. Aug. 2010 14:17 <-- editieren / zitieren --> Unities abgeben:
Nachdem dieses Problem wohl nicht ganz so einfach zu schein seit, hier noch die Baugruppe. Der Mechanismus zum verschieben der Teile ist hier bereits definiert, allerdings noch nicht mit den ensprechenden Regeln. ------------------
Geht nicht gibts nicht... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009 Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0
Dienstlich:
NIX
Arbeitslos und Spaß dabei!
|
erstellt am: 04. Aug. 2010 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für Sauter
Hallo Sauter, Zitat:
Original erstellt von Sauter:
...Berührt der Zylinder den Anschlag dann soll der Kolben sich im Zylinder bis zum Anschlag bewegen...
Dann begrenze doch einfach die Translation! Du kannst minimum und maximum Grenzwerte festlegen! Also:
Zylinder = Mindestabstand 0 zum Anschlag, Maximum so viel wie Du zum zurückfahren benötigst.
Kolben = Mindestabstand 0 zum Zylinder, Maximum = Zylinderlänge-Kragen-Anschlagdom Hier mal 'n Film dazu!
(Dateianhang "Öffnen mit" "wmplayer.exe")
Liebe Grüße,
Nina
PS: Das Problem IST einfach! Ich brauchte nur eine Weile für den Film!
(verflixte 1MB Grenze) ------------------
Looking Beyond The End Of Our Noses (Active Minds)
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sauter
Mitglied
CAD/PDM - Systembetreuer
Beiträge: 54
Registriert: 10.05.2005
|
erstellt am: 04. Aug. 2010 16:18 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank Frau-PROE, der Film ist super... Die Definition der Begrenzungen der Bewegung hatte ich bereits gemacht. Beim Test der Bewegung (manuell) konnte ich aber feststellen das sich beide Teile (Kolben und Zylinder) bewegen lassen und sich die Position des Kolbens zum Zylinder auch verändert wenn der Zylindern nicht auf Anschlag ist. In dem Film wird für die Animation, so wie es aussieht, ein Servomotor verwendt. Regelt der die korrekte Bewegung der Teile? ------------------
Geht nicht gibts nicht... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009 Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0
Dienstlich:
NIX
Arbeitslos und Spaß dabei!
|
erstellt am: 04. Aug. 2010 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für Sauter
Zitat:
Original erstellt von Sauter:
...In dem Film wird für die Animation, so wie es aussieht, ein Servomotor verwendt. Regelt der die korrekte Bewegung der Teile?
JA! Genau so ist es! Im Beispiel habe ich zwar einen Linearmotor und keinen Servo verwendet, aber im Prinzip hast Du recht! Beim "Ziehen" von Hand verhalten sich die Teile allerdings mit einer relativen "Trägheit" zueinander, auch bei mir! LG, Nina ------------------
Looking Beyond The End Of Our Noses (Active Minds)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sauter
Mitglied
CAD/PDM - Systembetreuer
Beiträge: 54
Registriert: 10.05.2005
|
erstellt am: 18. Aug. 2010 10:54 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Frau-PROE:
[QUOTE]
Beim "Ziehen" von Hand verhalten sich die Teile allerdings mit einer relativen "Trägheit" zueinander, auch bei mir!

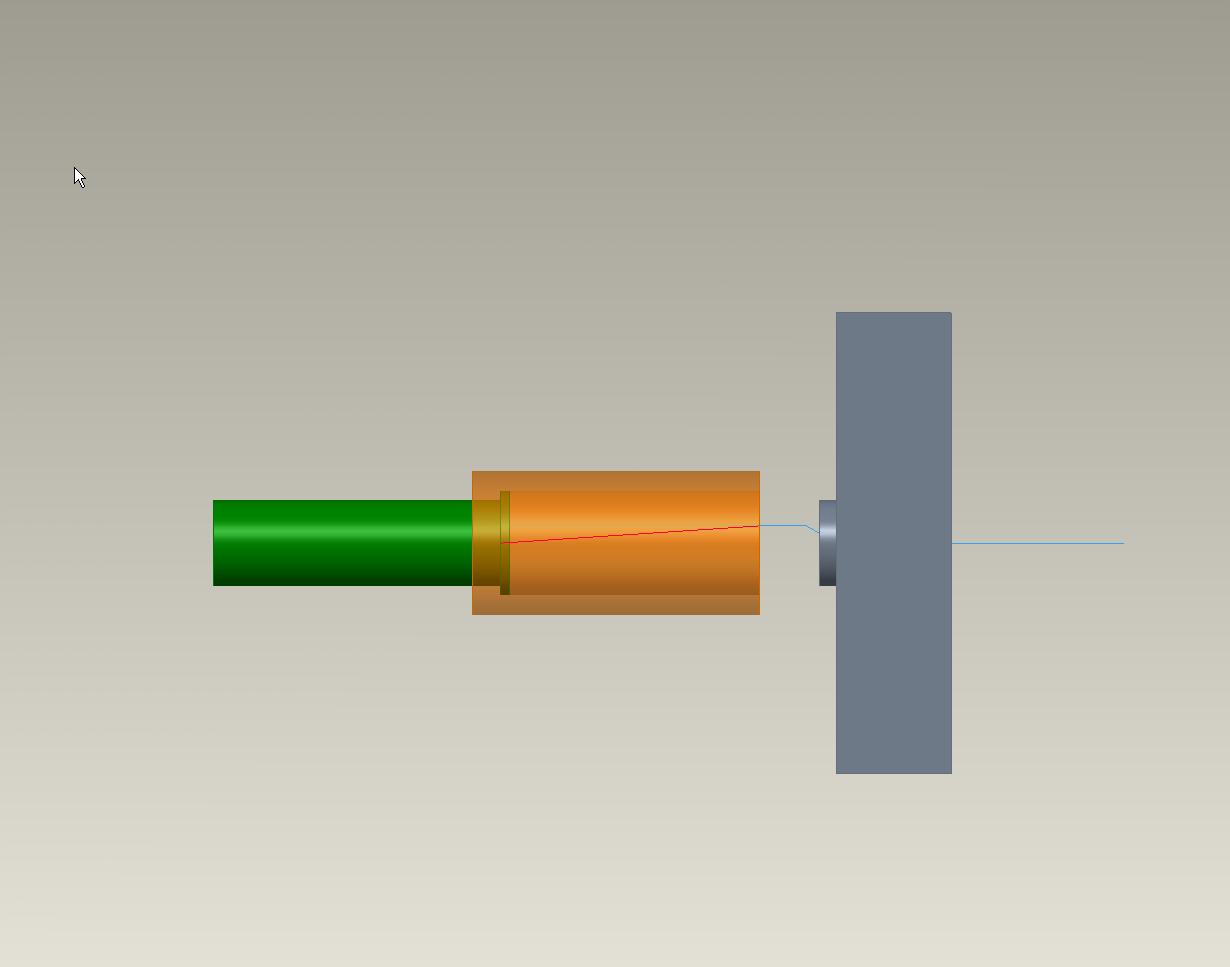

Nachtrag: Der Mechanismus habe ich nun so verändert, daß auch beim "Ziehen" von Hand die geforderten Bedingungen erfüllt sind. Dazu ist ein zusätzliches Teil erforderlich. Es besteht nur aus einer geraden Leikurve (siehe rote Line in Bild1). Der Kolben hat nun eine zusätzliche Einbaubedingung: Punkt auf Kolben bewegt sich entlang der roten Führungsline. Solange die Führungsline schräg zum Kolben steht ist eine Bewegung des Kolbens im Rohr nicht möglich. Erst wenn das Teil mit der Führungsline parallel zur Bewegung des Kolbens steht (siehe Bild2) läßt sich der Kolben im Rohr bewegen. Damit ist vielleicht auch anderen Anwendern geholfen die mit ähnlichen Problemen zu kämpfen haben. ------------------
