Hy ich bin neu hier im Forum
http://www.pic-upload.de/view-6473147/proe.png.html

Ich hab eine Frage zu dem Bild, dass im Anhang ist.
Wie muss ich es Definieren, dass ich es mit Komponente ziehen bewegen kann?

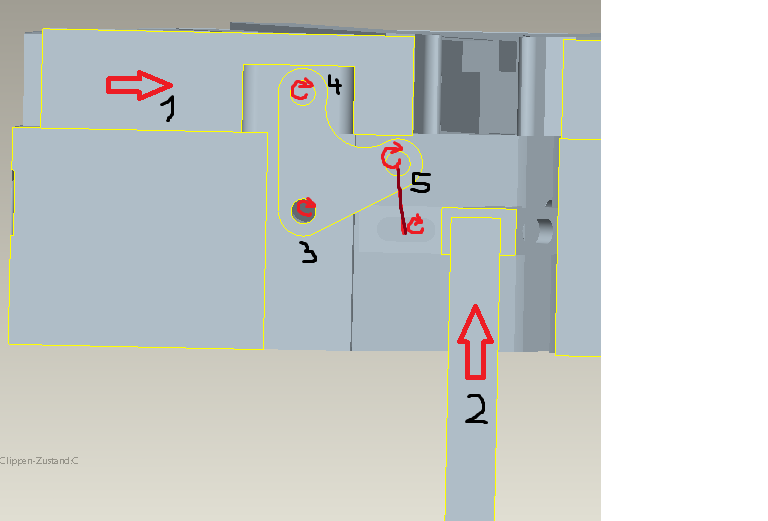

Und zwar soll sich Position 1 nur Horizontal bewegen, Position 2 ist ein Zylinder
Position 3 ist ein Drehpunkt, Position 4 und 5 bewegen sich je nachdem in welcher Stellung der Zylinder ist.

Könntet ihr mir hier bitte eine Lösung geben?

Hinweiß: Ich nutze Pro/E WF4

Mit freundlichen Grüßen

Dominik [IMG][/IMG]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Dominik,

herzlich willkommen auf CAD.de, dem unangefochtenen WBF!

Ich verstehe zwar Dein Problem, aber leider ist mir nicht ganz klar, wobei Du jetzt Hilfestellung benötigst.

Sind die Teile bereits beweglich verbaut?
Hast Du mechanisierbare Einbaubedingungen benutzt?

Falls ja, dann fehlt nur noch die Kontaktbedingung vom Querschieber(1) zum Winkelhebel(3+4+5), richtig?

Darf der Schieber an den Ecken ein wenig abgerundet werden? Dann könntest Du einen "Cam-Follower" nutzen.
Falls nicht, dann hilft z.B. die Skelettechnik mit Dummies.

Gesteuert wird das ganze durch den Zylinder(2)?
Hmm...
Klär mich mal über die Steuermimik auf. Wodurch entsteht denn die Wechselwirkung der einzelnen Komponenten.
Pleuel? Hydraulik? Pneumatik?

Also. Wo genau ist das Problem?

Gruß aus Zwickau,
Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Da die Frage so klingt, als wären noch keinerlei Grundlagen über Pro/E-Mechanismus vorhanden hier der Link zur Hilfe. Diese enthält hervorragende Beispiele. Die zugehörigen Beispielmodelle sind bei der Pro/E-Standardinstallation ebenfalls dabei.

------------------
----------------

"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe die Teile bis jetzt nur mit einem Dreh- bzw. als Schubgelenk zusammengebaut.

Jetzt muss ich noch die Positionen 4 und 5 so einbauen, dass wenn der Zylinder ausfährt die Spannbacken auseinander gehen und wenn er einfährt zusammengehen.
Und die Position 4 und 5 müssen sich im Langloch bewegen.

Genau. Gesteuert wird dies durch einen Pneumatikzylinder.

Ich hoffe ich habe es verständlich geschrieben.

mfg
Dominik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von blacksnake:
Ich habe die Teile bis jetzt nur mit einem Dreh- bzw. als Schubgelenk zusammengebaut.

---

Gut!

Zitat:

---

Original erstellt von blacksnake:
Jetzt muss ich noch die Positionen 4 und 5 so einbauen, dass wenn der Zylinder ausfährt die Spannbacken auseinander gehen und wenn er einfährt zusammengehen.

---

Wer oder was sind Position "4 und 5"? Etwa Stifte, oder so was?

Zitat:

---

Original erstellt von blacksnake:
Und die Position 4 und 5 müssen sich im Langloch bewegen.

---

Schon wieder "4 und 5". Was soll das sein?
Pos:1 hat also auch ein Langloch? Wo denn?

Zitat:

---

Original erstellt von blacksnake:
Genau. Gesteuert wird dies durch einen Pneumatikzylinder.

---

Ich meinte die Verbindungen 2/5 und 4/1.
Du schreibst etwas von Langlöchern. Also mechanischer Formschluss über Hebel. Keine pneumatische oder hydraulische Verbindung der Komponenten untereinander, oder?

Zitat:

---

Original erstellt von blacksnake:
Ich hoffe ich habe es verständlich geschrieben.

---

Leider nicht.
Das Bild ist leider auch nicht wirklich hilfreich!

Auf die Gefahr hin, dass ich mich wiederhole:
Was hast Du vor?
Was soll wie und womit verbunden werden?

Ich könnte ja jetzt einen Multiple Choice Fragebogen erstellen à la:

• Handelt es sich um eine Stiftführung in einem Langloch?

• Bewegt sich der Kipphebel "3,4,5" aufgrund von Verdrängung durch ein Druckmedium?


usw.
Aber irgendwie fehlt mir dazu der Elan!

Falls Dir das ganze zu komplex ist, dann beschränke Dich bitte auf nur einen Punkt.
nehmen wir z.B. Punkt "5"!
- Wer oder was ist Punkt 5? Und was soll damit geschehen?
- Haben die Teile auch qualifizierte Bezeichnungen? Bei diesem 345-Mist werde ich noch total wirr!

LG, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

1.png 2.png 3.png

# Handelt es sich um eine Stiftführung in einem Langloch?
# Bewegt sich der Kipphebel "3,4,5" aufgrund von Verdrängung durch ein Druckmedium?

Beides JA.

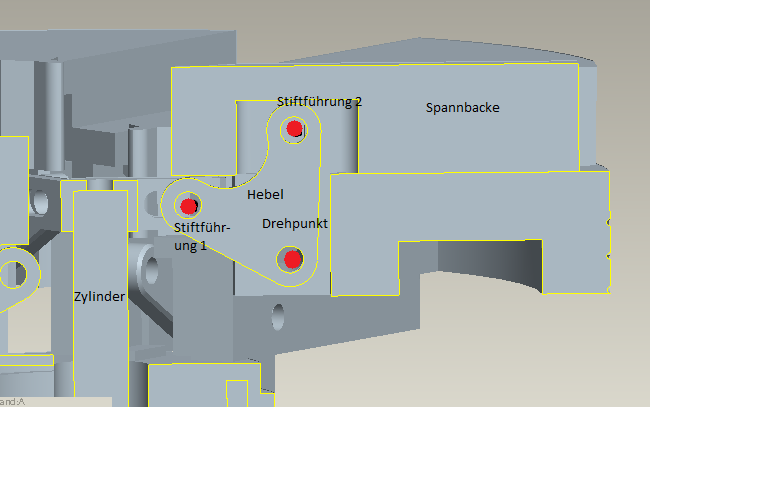

Wie in Bild 1 zu sehen ist wird der "Hebel" durch einen "Zylinder" betätigt.
Der Hebel wird beim "Drehpunkt" mit einem Stift montiert.

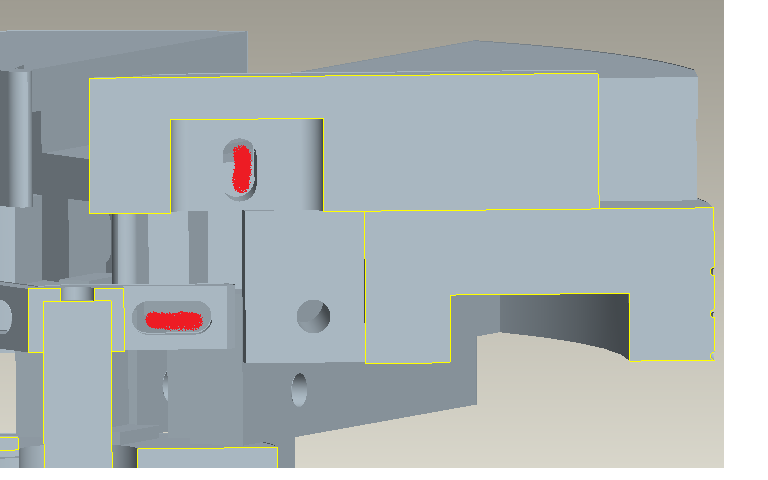

Der Zylinder hat ein "Langloch" wie in Bild 3 zu sehen ist.
Dort wird der "Hebel" in der "Stiftführung1" mit einem Stift geführt und in der "Spannbacke" ist auch ein "Langloch" hier wird die "Stiftführung2" die "Spannbacke" gespannt.

Jetzt muss ich noch die "Stiftführung1 und 2" mit den "Langlöchern" beweglich zusammenbauen.

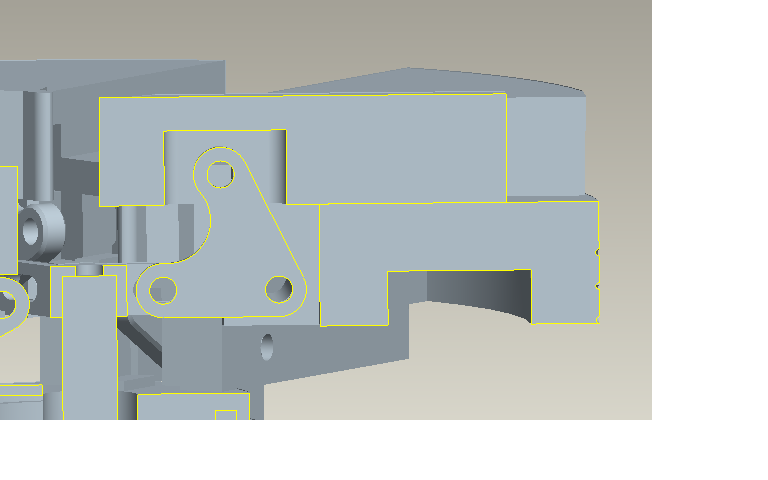

In Bild 2 ist die Stellung der Spannbacke zu sehen wenn sie gespannt ist und in Bild 1 wie sie gelöst ist.

Die Teile sollen so zusammengebaut werden, dass wenn ich den Zylinder mit Funktion <Komponente ziehen> bewege auch die Spannbacken sich bewegen.

mfg
Dominik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fuehrung_wmv.txt

Moin Dominik,

Zitat:

---

Original erstellt von blacksnake:
Die Teile sollen so zusammengebaut werden, dass wenn ich den Zylinder mit Funktion <Komponente ziehen> bewege auch die Spannbacken sich bewegen.

---

Aha! ZIEHEN also! D.h. weder mechanisch, noch hydraulisch oder pneumatisch angetrieben!
Es gibt also überhaupt keinen Antrieb!
Die Antwort auf meine obige Frage wäre also: Nein!

Aber egal!
Die Bildfolge hat mir verraten, was Du suchst.
Es geht Dir lediglich um die Verbindung, bzw. den Verbindungssatz!

Die m.E. simpelste Lösung heißt: "Führung"

Erstelle eine Skizze die die mitte des Langlochs repräsentiert (An der Kolbenstange, nicht in der BG)
Und einen Bezugspunkt in der Mitte des Stiftes bzw. der Stiftbohrung.

Jetzt kannst Du den Kipphebel mit der Kolbenstange per "Führung" verbinden.

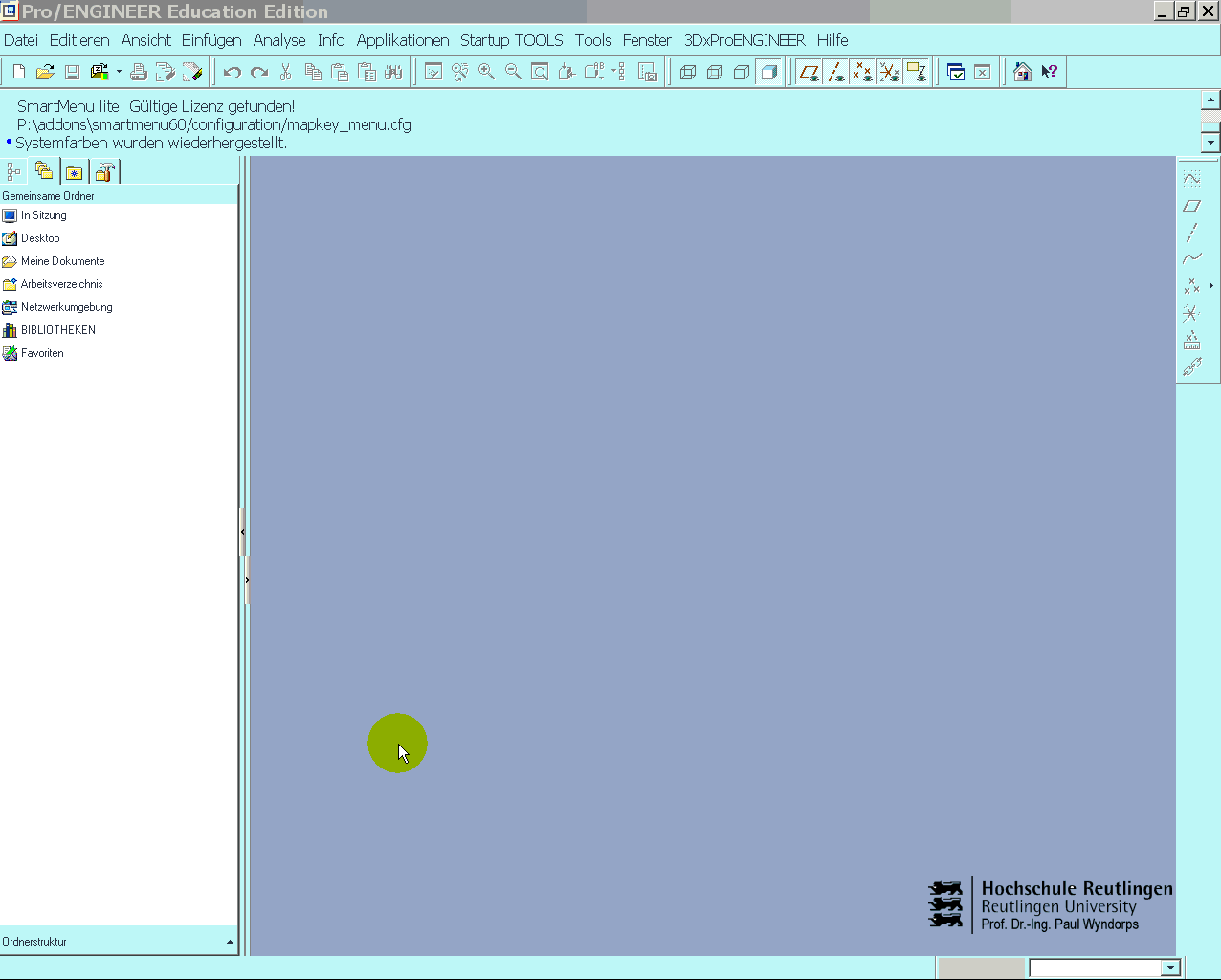

Siehe Film. (öffnen mit... "mplayer.exe"

Alles klar?
LG, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)
