Thema: Möbiosband auf Exzenterkurve? (1935 mal gelesen)
|
Perseverance
Mitglied
Dipl. Ing. Konstrukteur
   Beiträge: 67
Registriert: 11.10.2008 Creo Elements/ pro 5.0
|
erstellt am: 19. Jul. 2010 15:00  <-- editieren / zitieren -->   Unities abgeben:
|
call4help
Mitglied
Konstrukteur
Beiträge: 790
Registriert: 24.07.2005 Intel(R) Xeon(R) CPU
W3565 3.20GHz
7,99 GB RAM
NVIDIA Quadro 2000
PDMLink
Pro/E WF 4.0 /M210
|
erstellt am: 19. Jul. 2010 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für Perseverance

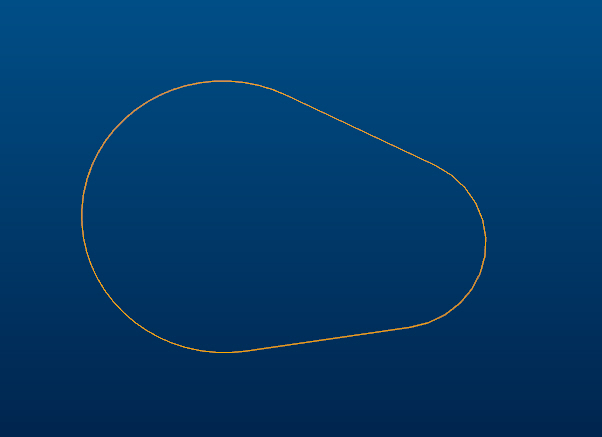

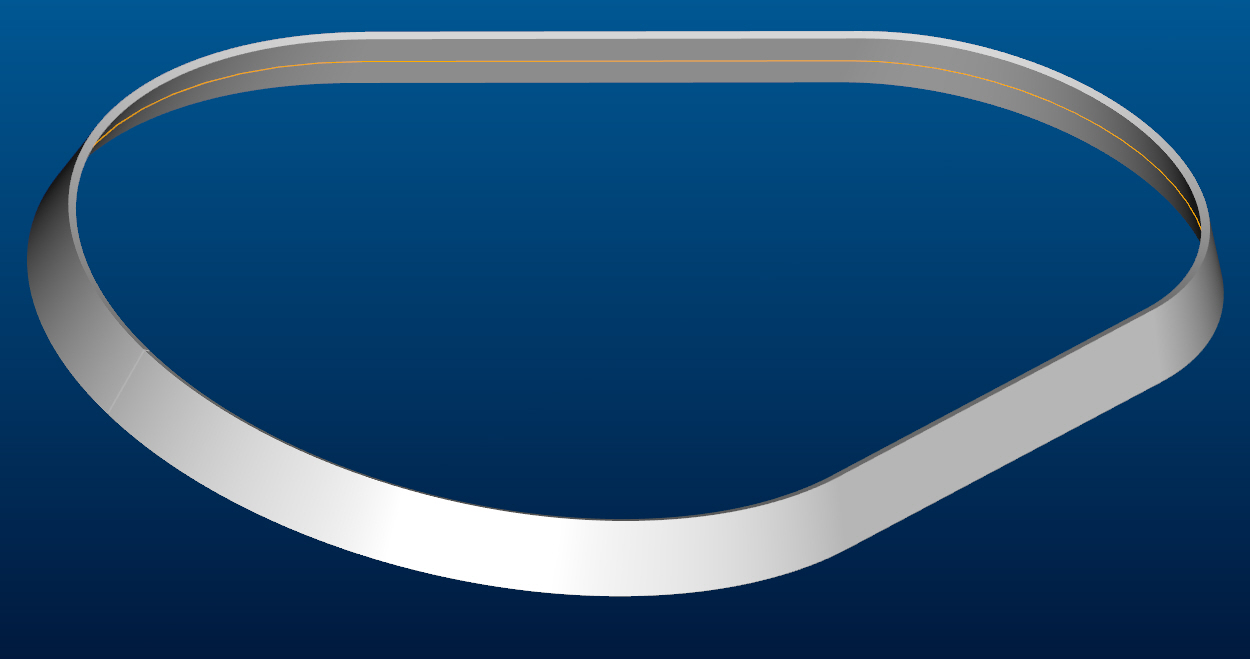

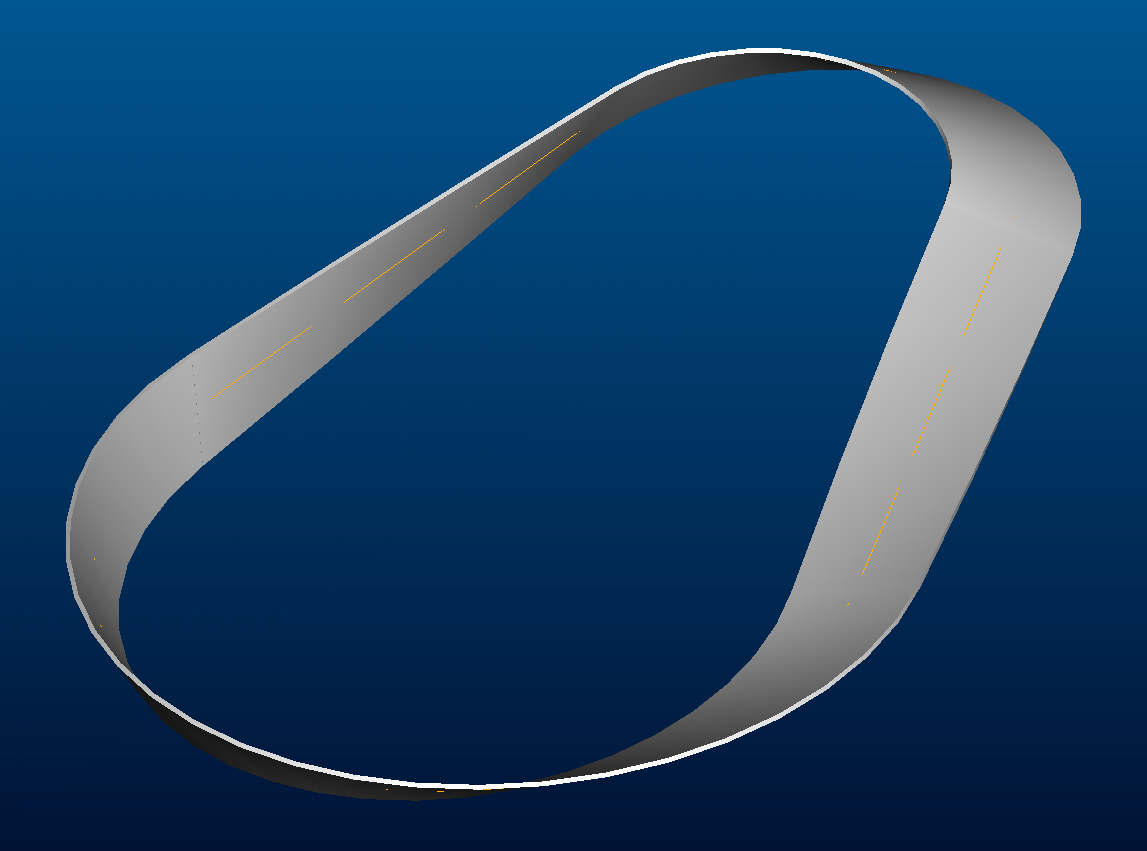

Mit ein bisserl schwindeln geht es so. Die Exzenterkurve skizzieren - allerdings muss sie ein glanz klein wenig offen bleiben wenn wir den Schitt um 180Grad drehen. Entlang dieser Kurve ein Zug-KE mit variablem Schnitt - den Schnitt drehen wir um die Kurve. Dreht sich der Schnitt um 360Grad kann die Kurve auch geschlossen sein. ------------------
mfg HP Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Perseverance
Mitglied
Dipl. Ing. Konstrukteur
Beiträge: 67
Registriert: 11.10.2008 Creo Elements/ pro 5.0
|
erstellt am: 19. Jul. 2010 15:41 <-- editieren / zitieren --> Unities abgeben:

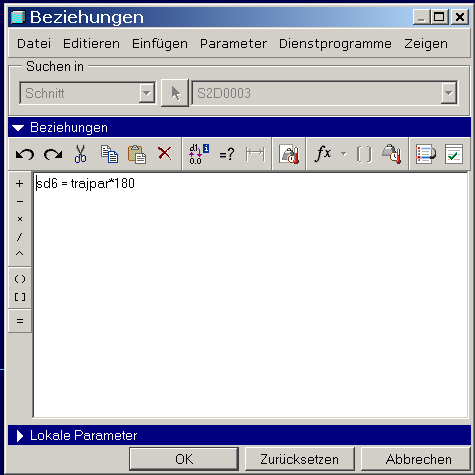

Hm....ich mache es genau so, aber das band will sich nicht um die Kurve drehen. Die Beziehungen schreibst Du zum Schluss, richtig? Und nacvh dem regenerieren müsste sich die Skizze dann um die Kurve drehen? Zitat:
Original erstellt von call4help:
Mit ein bisserl schwindeln geht es so.Die Exzenterkurve skizzieren - allerdings muss sie ein glanz klein wenig offen bleiben wenn wir den Schitt um 180Grad drehen. Entlang dieser Kurve ein Zug-KE mit variablem Schnitt - den Schnitt drehen wir um die Kurve. Dreht sich der Schnitt um 360Grad kann die Kurve auch geschlossen sein.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)
Beiträge: 2326
Registriert: 23.08.2005 Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView
|
erstellt am: 19. Jul. 2010 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Perseverance
|
Perseverance
Mitglied
Dipl. Ing. Konstrukteur
Beiträge: 67
Registriert: 11.10.2008 Creo Elements/ pro 5.0
|
erstellt am: 19. Jul. 2010 15:56 <-- editieren / zitieren --> Unities abgeben:
BINGO! Das war mein Fehler! Jetzt arbeite ich schon so lange mit PrÖ und wusste nicht, dass es einen Unterschied mit den Bedingungen in der Skizze und/oder im Teil gibt. Herzlichen Dank Euch beiden!!
Zitat:
Original erstellt von BergMax:
Moin,du hast die Beziehung im Teil, nicht in der Skizze!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 19. Jul. 2010 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Perseverance
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 19. Jul. 2010 17:03 <-- editieren / zitieren --> Unities abgeben: Nur für Perseverance
Zitat:
Original erstellt von Perseverance:
dass es einen Unterschied mit den Bedingungen in der Skizze und/oder im Teil gibt.
Noch komplexer Beziehungen der Skizze Beziehungen des Konstruktionselementes Beziehungen des gesamten Teiles ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Perseverance
Mitglied
Dipl. Ing. Konstrukteur
Beiträge: 67
Registriert: 11.10.2008 Creo Elements/ pro 5.0
|
erstellt am: 20. Jul. 2010 08:09 <-- editieren / zitieren --> Unities abgeben:
Haha nee, hat trotzdem funktioniert, aber recht haste natürlich: graue Maße sind BÖSE und wurden auch gleich von mit eliminiert! ;D Zitat:
Original erstellt von Pro_Blem:
Außerdem denke ich, wird die Beziehung mit dem grauen (   ) Maß sd4 kollidieren, oder!Baste
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 20. Jul. 2010 08:31 <-- editieren / zitieren --> Unities abgeben: Nur für Perseverance
|
Perseverance
Mitglied
Dipl. Ing. Konstrukteur
Beiträge: 67
Registriert: 11.10.2008 Creo Elements/ pro 5.0
|
erstellt am: 20. Jul. 2010 10:23 <-- editieren / zitieren --> Unities abgeben:

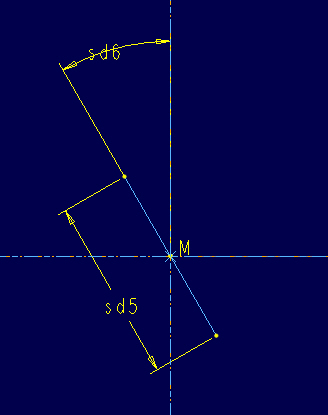

Stimmt, so wäre es nicht gegangen. hatte diese Skizze nur schnell (und gedankenlos?!) für hier erstellt. Die Gerade habe ich anschließend natürlch auf "Mittelpunkt" gesetzt und so klappte es dann auch. Zitat:
Original erstellt von Pro_Blem:

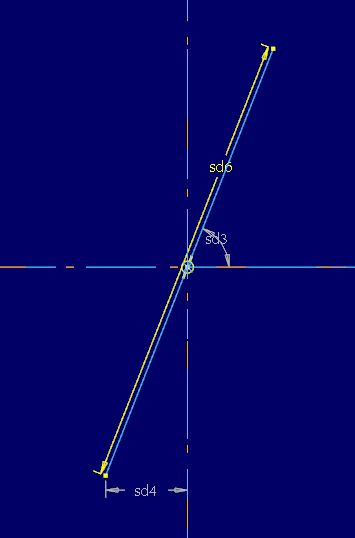

Ja, Graue Maße sind böse, aber ich meinte: Wie soll sich die Linie um den Mittelpunkt drehen, wenn sie mit einem Maß im Abstand fixiert wird
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
