Autor Thema:  Fehlerhafte Darstellung von Gewinde im Schnitt (2375 mal gelesen)
RobertM74
Mitglied
Konstrukteur


Sehen Sie sich das Profil von RobertM74 an!   Senden Sie eine Private Message an RobertM74  Schreiben Sie einen Gästebucheintrag für RobertM74

Beiträge: 183
Registriert: 06.09.2009

Creo 1.0 M020
Ansys 14

erstellt am: 28. Apr. 2010 11:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

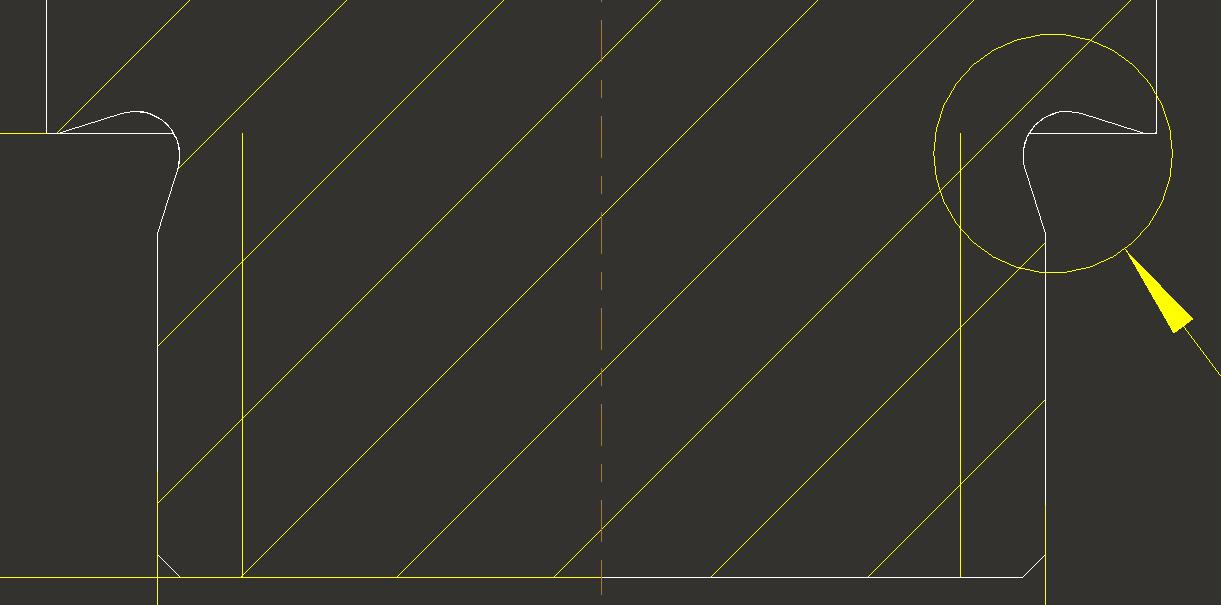

Hallo,

kann mir einer sagen, wie ich das wieder ändern kann?

Mögliche Ursache: Ich hatte die Tage eine WF4 Installation mit Startuptools, welche dann auch direkt in meine wf2 config geschrieben haben. Und jetzt hab ich dieses Problem.

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

atti
Mitglied
Konstrukteur


Sehen Sie sich das Profil von atti an!   Senden Sie eine Private Message an atti  Schreiben Sie einen Gästebucheintrag für atti

Beiträge: 360
Registriert: 06.11.2006

HP z400 Workstation
24 GB RAM
NVIDIA Quadro 4000
Creo 2.0 M220

erstellt am: 28. Apr. 2010 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für RobertM74 10 Unities + Antwort hilfreich
Hi!
Kann sein das ich grad was falsch verstehe, aber wo sollte denn die Gewindelinie sonst aufhören wenn nicht an der Stirnfläche des Ansatzes? Und das die Fläche des Ansatzes nicht durchgezogen wird, wird wohl dran liegen das auf "Sichtbare Kanten" eingestellt ist?!
Stell mal die Tiefe des Gewindes auf einen Wert statt "bis Fläche", vielleicht liegts ja da dran.
EDIT: achso, mir scheint der Gewindekerndurchmesser und der Freistich passen net ganz vom Durchmesser her zusammen? (laut DIN)
wennst die Gewindekosmetik nach dem Freistich machst und bei Tiefe die Fläche des Freistichs anwählst müssts passen.

------------------
mfg Thomas

[Diese Nachricht wurde von atti am 28. Apr. 2010 editiert.]

[Diese Nachricht wurde von atti am 28. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
