Autor Thema:  Step --> Volumen erzeugen (4064 mal gelesen)
andreas.heine
Mitglied
Simulant


Sehen Sie sich das Profil von andreas.heine an!   Senden Sie eine Private Message an andreas.heine  Schreiben Sie einen Gästebucheintrag für andreas.heine

Beiträge: 44
Registriert: 23.11.2009

Pro/E 2000i
...
Pro/E WF4.0 M120 (in use)
Pro/E WF5.0 M010 (in use)
Mathcad V13 (in use)
@ Windows XP SP3; E8500 3,17GHz; 3GB Ram; GForce 9500GT

erstellt am: 19. Apr. 2010 18:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo liebe Gemeinde,

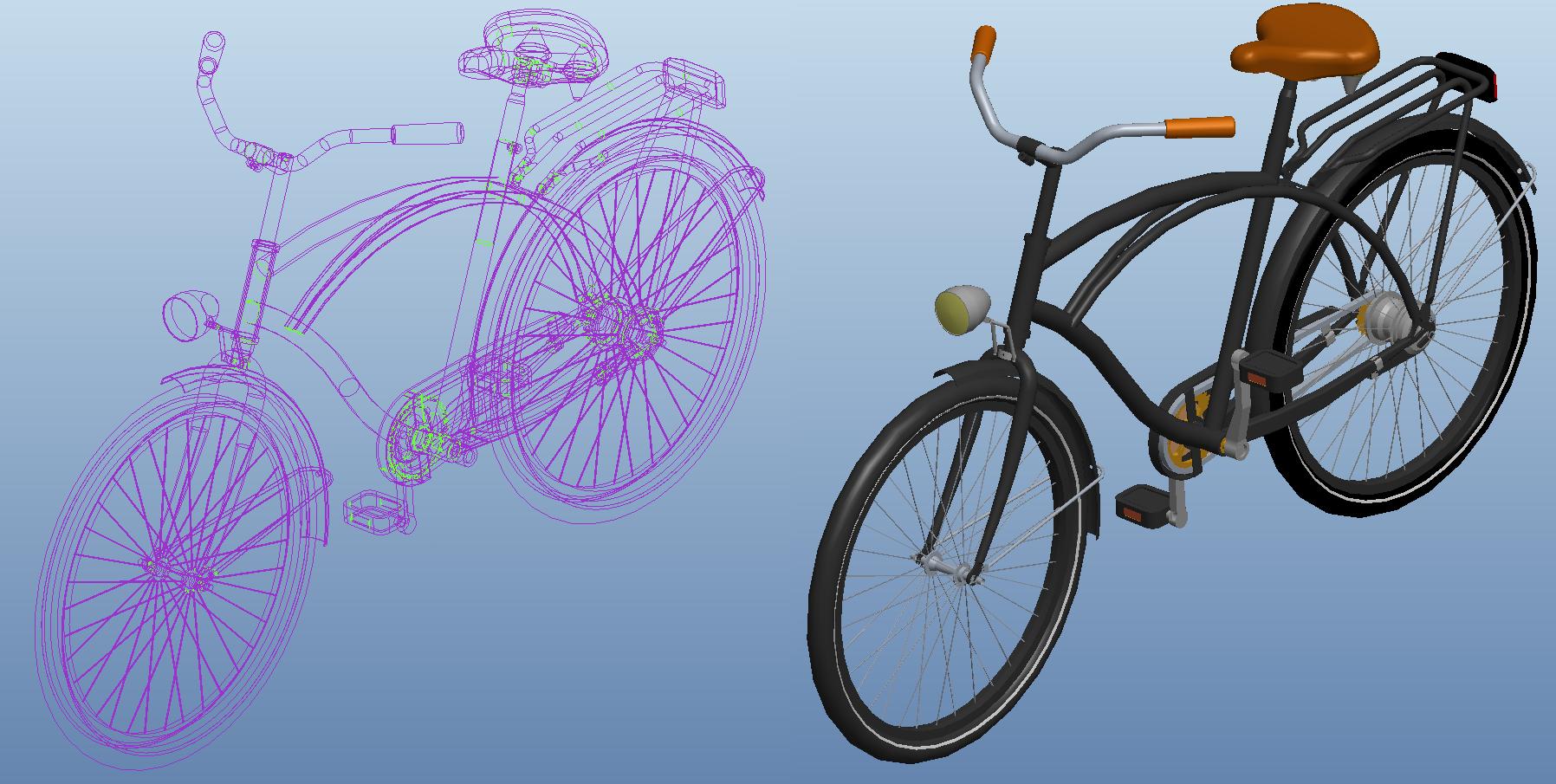

wie schon der Titel verrät, geht es mal wieder um das leidliche Theme Volumenerzeugung aus einer Import-Datei (STEP). Ich habe die Import-Geo eines Fahrrades und möchte daran etwas herum schneiden. Leider ist das Modell kein Volumen sondern nur ein Flächenmodell. Und irgendwie verzweifel ich in der WF5 bei der Konvertierung. Vielleicht habt ihr ne Idee.... Mein Modell ist zu groß zum upload (zip -> 2MB), also falls jemand helfen möchte, schick ichs gern per mail.

Viele Grüße
Andreas

------------------
Das Simulationsanwendertreffen an der TU Chemnitz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin



Sehen Sie sich das Profil von Frau-PROE an!   Senden Sie eine Private Message an Frau-PROE  Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 19. Apr. 2010 20:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andreas.heine 10 Unities + Antwort hilfreich

Hallo Andreas,

kennst Du den "Import Data Doctor"?
Also weißt Du was zu tun ist und bekommst es nur nicht hin,
oder fehlen Dir grundlegende Informationen zur Vorgehensweise?

Hast Du schon mal mit Importdaten gearbeitet?


Liebe Grüße,
Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andreas.heine
Mitglied
Simulant


Sehen Sie sich das Profil von andreas.heine an!   Senden Sie eine Private Message an andreas.heine  Schreiben Sie einen Gästebucheintrag für andreas.heine

Beiträge: 44
Registriert: 23.11.2009

Pro/E 2000i
...
Pro/E WF4.0 M120 (in use)
Pro/E WF5.0 M010 (in use)
Mathcad V13 (in use)
@ Windows XP SP3; E8500 3,17GHz; 3GB Ram; GForce 9500GT

erstellt am: 20. Apr. 2010 07:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Ja, den Import-Data-Doctor kenn ich. Vor langer Zeit hatte ich auch schon einmal damit gearbeitet, allerdings nach der Trail-and-Error Methode
Wenn ich den IDD aufrufe, sehe ich im Baum, dass mein Modell aus vielen Berandungsverbundflächen besteht. Es wäre super, wenn ihr mir sagen könnt, wie ich diese in Volumen wandeln kann.


------------------
    Das Simulationsanwendertreffen an der TU Chemnitz

[Diese Nachricht wurde von andreas.heine am 20. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arossbach
Mitglied
Technologie Manager Schmiedetechnik


Sehen Sie sich das Profil von arossbach an!   Senden Sie eine Private Message an arossbach  Schreiben Sie einen Gästebucheintrag für arossbach

Beiträge: 1181
Registriert: 13.06.2001

erstellt am: 20. Apr. 2010 14:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andreas.heine 10 Unities + Antwort hilfreich

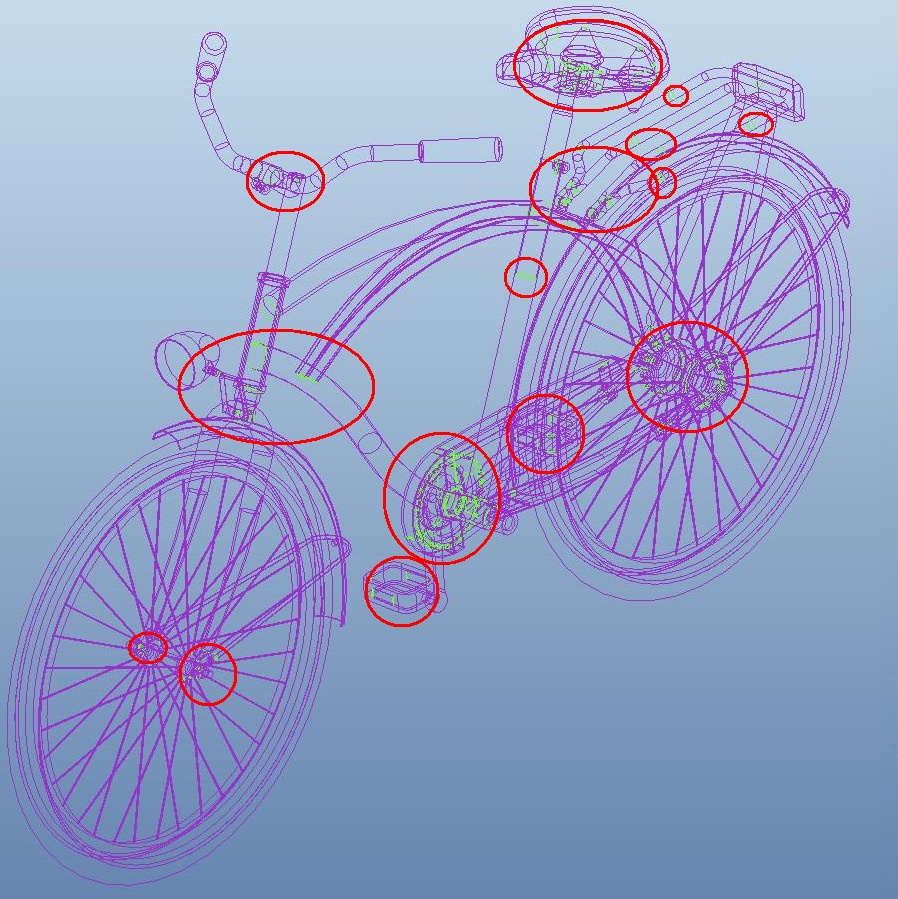

Die grünen Kanten sind offene Flächengrenzen. Die mußt Du schließen. Entweder mit Flächen und Verschmelzungen oder mit Körpern. Oder eben direkt beim Import mit dem Doctor. Ist aber eine Menge Arbeit. Ist die Frage ob es nicht weniger Arbeit ist, das ganze Teil mit dieser Vorlage nachzumodellieren...
Gruß

------------------
-Axel-
CROSSFIRE

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frank08
Mitglied
Konstrukteur


Sehen Sie sich das Profil von frank08 an!   Senden Sie eine Private Message an frank08  Schreiben Sie einen Gästebucheintrag für frank08

Beiträge: 1467
Registriert: 22.01.2004

Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM

erstellt am: 20. Apr. 2010 14:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andreas.heine 10 Unities + Antwort hilfreich

Das Problem bei etwas komplexeren Importmodellen ist oft, dass bei der automatischen Konvertierung keine geschlossenen Flächenmodelle entstehen, sondern mehr oder weniger viele Spalte verbleiben, die vor der Volumengenerierung geschlossen werden müssen. Man erkennt dies in der unschattierten Darstellung an den gelben Linien.

Im IDD gibt es eine Funktion zum automatischen Reparieren, hilft diese nicht, muss man die Spalte im IDD manuell schließen . Das ist wenig intuitiv und verlangt etwas Übung.

------------------
Gruß Frank
