Hallo!

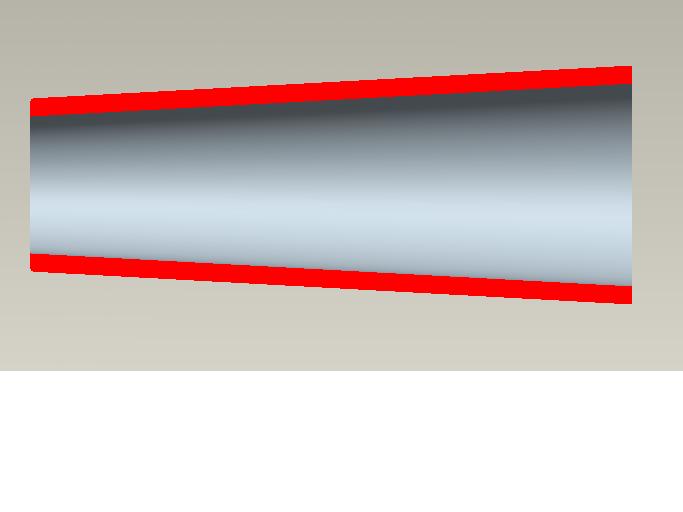

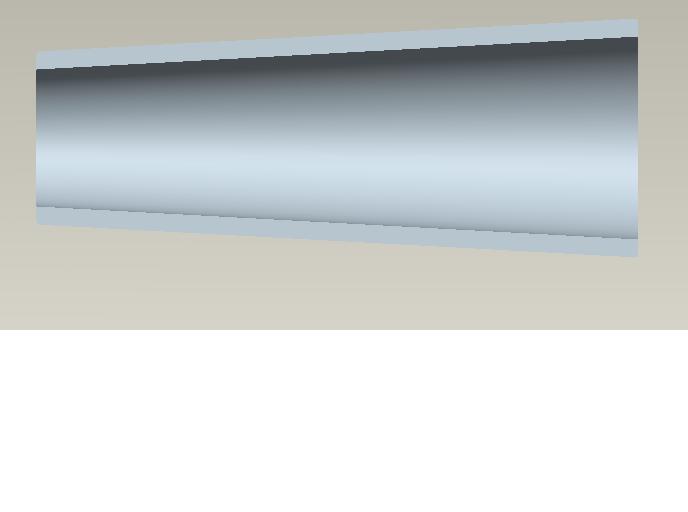

Ich möchte eine Animation in Mechanism erstellen die im Halbschnitt dargestellt ist. Hierbei sollen die sich drehenden geschnittenen Komponenten bei jeder Drehung aktualisiert werden. Legt man über den View Manager einen Schnitt in die Baugruppe dann dreht sich bei der Animation die Schnittebene mit und es kommt zu keiner entsprechenden Lösung. Die andere Lösung wäre über view _displaysettings_visibilities einen Schnitt zu erzeugen. Leider werden in diesem Fall die geschnittene Flächen rot dargestellt. Gibt es eine Möglichkeit bei der Schnittdarstellung über View_Display Settings_visibilities_ cliping die geschnittenen Solid Flächen so darzustellen dass sie nicht rot gefärbt sind wie in angehängtem Beispiel Viwe_visibilities_clip? Ich möchte dass der Schnitt genau so dargestellt wird wie über den normalen xsection Befehlt über den View Manager.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K_H_A_N
Ehrenmitglied
Dipl.-Ing. (freiberuflich)

Senden Sie eine Private Message an K_H_A_N

Schreiben Sie einen Gästebucheintrag für K_H_A_N

Beiträge: 1554
Registriert: 21.07.2004

Creo Parametric & Simulate 3.0 M140 ab 4.0 gemietet
CATIA V5/6 - was der Kunde benutzt
NX 1953 (Daimler)
i9-13900K @6.0 GHz 4x16GB @7.2 GHz nVidia RTXA4000
WINDOWS 10 Pro 64

erstellt am: 30. Nov. 2007 13:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für maryanne

Ich würde zunächst eine Schnittebene probieren, die in dem Mechanismus nicht mitdreht (also vom Ground).

------------------
"If you are not living life on the edge, you are taking up too much space". =>MfG Khan<=

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)

Senden Sie eine Private Message an Nobody333

Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 30. Nov. 2007 13:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für maryanne

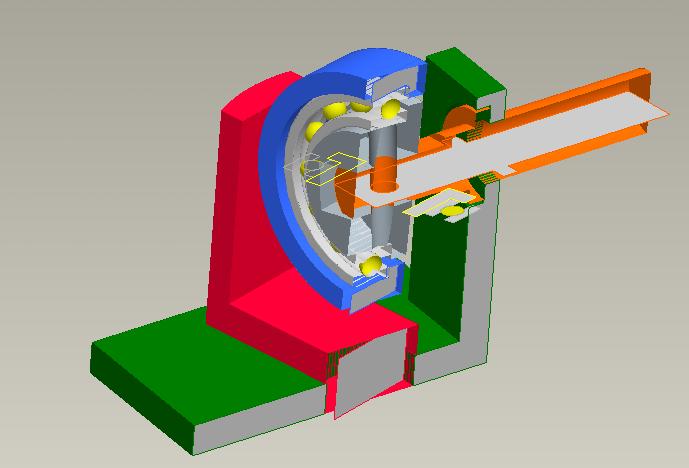

Das war auch mein erster Gedanke. Ergebnis siehe Bild.
Geschnitten wurde an einer feststehenden Baugruppenebene.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K_H_A_N
Ehrenmitglied
Dipl.-Ing. (freiberuflich)

Beiträge: 1554
Registriert: 21.07.2004

erstellt am: 30. Nov. 2007 16:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für maryanne

Du kannst auch beim Clippen das "capped clipping" abschalten, dann sind die Schnittflächen weder rot noch sonst da ..., ich würde mich aber mit dem Rot begnügen.

------------------
