Hallo,
ich arbeite jetzt seit ein paar Wochen mit Ansys Classic 13 und habe durch freundliche Hilfe hier im Forum eine Temperaturberechnung einer Kupferplatte durchführen können, die auf einer Drehstromwicklung eines Linearmotors ruht.
Jetzt ist die Erwärmung aber winzig und ich möchte schauen, ob ich die Eingangsspannung richtig gewählt habe. Die habe ich ausgerechnet und mit Flux2D simuliert, aber ich will sichergehen, dass es stimmt.
Wenn die Kraftentwicklung ca 245N beträgt, weiß ich, dass alles in Ordnung ist (soviel hab ich analytisch berechnet und Flux hat (wg. Randeffekten) eine Abweichung von 30% angezeigt).

Aber wie mache ich das mit AnSys Classik 13? Kann mir da jemand helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test5.txt

Nachtrag:
Ich hab das mal implementiert und den Eingangsstrom durch einen Multiplikator "multi" soweit erhöht, dass die geforderte Kraft in x-Richtung auftritt. Flux2D hat mir nur eine wesentlich geringere Eingangsspannung (hab ich mit dem ESB auf 70A*20 (=Windungszahl) Strom umgerechnet) angegeben.

Hab ich da einen Fehler gemacht beim Programm?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, ich habe gerade rausbekommen, dass die Kraftberechnung mit dem Befehl EMTF nur für statische Fälle gilt.
Wer lesen kann ist klar im Vorteil...
Weiß einer, was ich für einen harmonischen Fall nehme?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

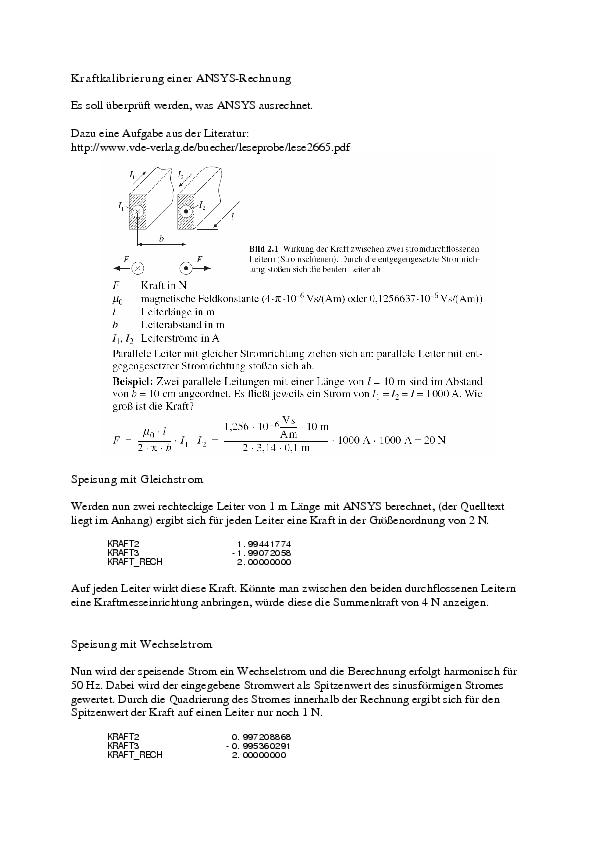

KraftKalibrierung.pdf

So etwas muss man sich klar machen. Wie ich mir das mal klar gemacht habe, habe ich auf meiner Festplatte gefunden. (Für die Richtigkeit kann ich heute nicht mehr garantieren.) Siehe Anhang.
Das wird aber im hier betrachteten Fall nicht viel nutzen, da das Berechnungsmodell nur noch wenig mit der ursprünglichen Aufgabenstellung gemein hat und die Ströme unterschiedliche Phasenverschiebungen haben.

------------------
Viel Erfolg wünscht
Wolfgang Schätzing

[Diese Nachricht wurde von wosch am 20. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Antwort! Deine Berechnung hilft mir tatsächlich, stellt mich jetzt nur vor die Frage, ob ich auf der anderen Seite der Kupferstange auch noch die Spannung =0 setzen muss und wie das geht?

Ich muss ja die Spannung an den zur Fläche gehörenden Elementen =0 setzen schätze ich.

Ich baue mir gerade ein einfacheres Modell, wo ich nicht soviel Strom aufpräge, aber in mir reift langsam die Erkenntnis, dass ich das vielleicht zweidimensional bauen sollte..

Was mich wundert ist, dass er mir anzeigt, dass ich keine ELemente hätte, wo ich die Stromdichte aufprägen könnte.
Vernetzt habe ich mit:
!!!!!!Kupferstäbe: Eigenschaften hinzufügen und Volumen vermeshen
vsel,s,volu,,1,47    !47 Stäbe
vsel,a,volu,,50    !48ter Stab (erste Stelle)
    alls,below,volu
    aesize,all,0.005
    lesize,all,0.005

*do,i,1,47
    vsel,s,volu,,i
    type,2        !Element et,2 wird zugeordnet (keine Wirbelströme)
    mat,i+4
    type,3        !Material = 5 wird zugeordnet (Material: Kupfer)
*enddo
    vsel,s,volu,,50
    mat,4
    type,3

vsel,s,volu,,1,47
vsel,a,volu,,50
    *do,i,1,47
          vsweep,i
    *enddo
    vsweep,50

Und dann will ich die Stromdichte aufprägen mit:

asel,s,area,,358                      !Kupferstab Nummer 1 Kopffläche (Volumennummer 50)
esla                                  !Alle Elemente der Fläche anwählen
bfe,all,js,,,,iRd,iRpha              !Prägt die Stromdichte auf
allsel

asel,s,area,,370
esla
bfe,all,js,,,,iRd,iRpha
allsel

asel,s,area,,382
esla
bfe,all,js,,,,iRd,iRpha
allsel

asel,s,area,,384
esla
bfe,all,js,,,,iRd,iRpha
allsel
