Hallo!

Ich habe schon im Solid Works Forum um Hilfe gebeten, aber vielleicht ist hier jemand mit einem Lösungsvorschlag!?
http://ww3.cad.de/foren/ubb/Forum2/HTML/019000.shtml

Hab also einen in Solid Works erstellten Zylinderkopf bearbeitet und wir wollten ihn mit Ansys rechnen. Nun haben wir die .iges Datei (nur die können wir bedingt durch Ansys-Lizenz laden)schon mit allen verschiedenen .iges-Optionen versucht in Ansys zu importieren. Wirklich Problemlos klappt es nur indem wir das in Solid Works erzeugte iges in Pro E laden und dann nochmal exportieren. Sonst stimmen manchmal die Achsensysteme nicht und es liegt quer im Raum (das wär Problem 1).

Bei dem besagten Zylinderkopf bricht Ansys allerdings ab!
Ich hab den Zylinderkopf schon vereinfacht das möglichst alle überschneidenden Radien etc. raus sind. Leider hat er mit ein paar Flächen Probleme. Dank ein paar Tipps zur Fehlersuche in Solidworks hab ich das Modell nun zwar eingelesen bekommen aber die im Anhang befindliche Fehlermeldung wird ausgegeben!

So wird das Modell mit zusätzlichen Flächen versehen. Blendet man diese jedoch manuell aus, ist der Körper wie aufgeschnitten (siehe Bilder)

Hat jemand noch eine Idee zu diesem 2. Problem?

danke schonmal!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo crusti,

Bist du sicher, dass STEP oder SAT nicht gehen. Soweit ich mich zurückerinnere (ist jetzt etwas 1 Jahr her) konnte man
in Ansys nicht nur das Neutralformat iges sondern noch weitere laden.
In der Firma hatten wir eine Ansys Lizenz, und zwei verschiedene 3D CAD's. Der gekaufte CAD-Filter war nicht für SolidWorks.
Wir konnten die SolidWorks Modelle nach Ansys nehmen, und ich glaube nicht, dass die IGES verwendete. Ich bin mir sehr sicher,
da ich eigentlich nie IGES verwende. Wieso verwende ich nie IGES. Wenn du auf deinen Bildschirm schaust weisst du es.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Unsere Lizenz gibt nur .iges her! Step etc. müßte man seperat freischalten wenn ich das richtig verstehe!
Solid Works hat ja direkt vorgesfertigte Übergabeeinstellungen. Aktuelle Einstellungen: siehe Bild!

Frage aber hauptsächlich hier nochmal da ich hoffe unserem Statiker unter Ansys mit ein paar Tipps weiter helfen zu können! Es ist ja geladen und vielleicht kann man mit irgendwelchen Optionen noch was Optimieren? An den Flächen unter Solid Works was zu vereinfachen hab ich versucht. Sowas wie Schrumpfverpackung drüber legen git es wohl nicht und ansonsten fliegt mir immer alles weg.

Ebenso wär ich über Hinweise zu Frage 1 bezüglich verdrehtem Achsensystem beim Import, dankbar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier wurde es schon mal diskutiert.

Die Hauptfrage war, Workbench oder Classic?

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wir haben beides (Workbench+Classic Version) arbeiten aber nur mit der Classic Version!
Laut deinem super Link sollte es ja über Workbench gehen *thx!!!!!

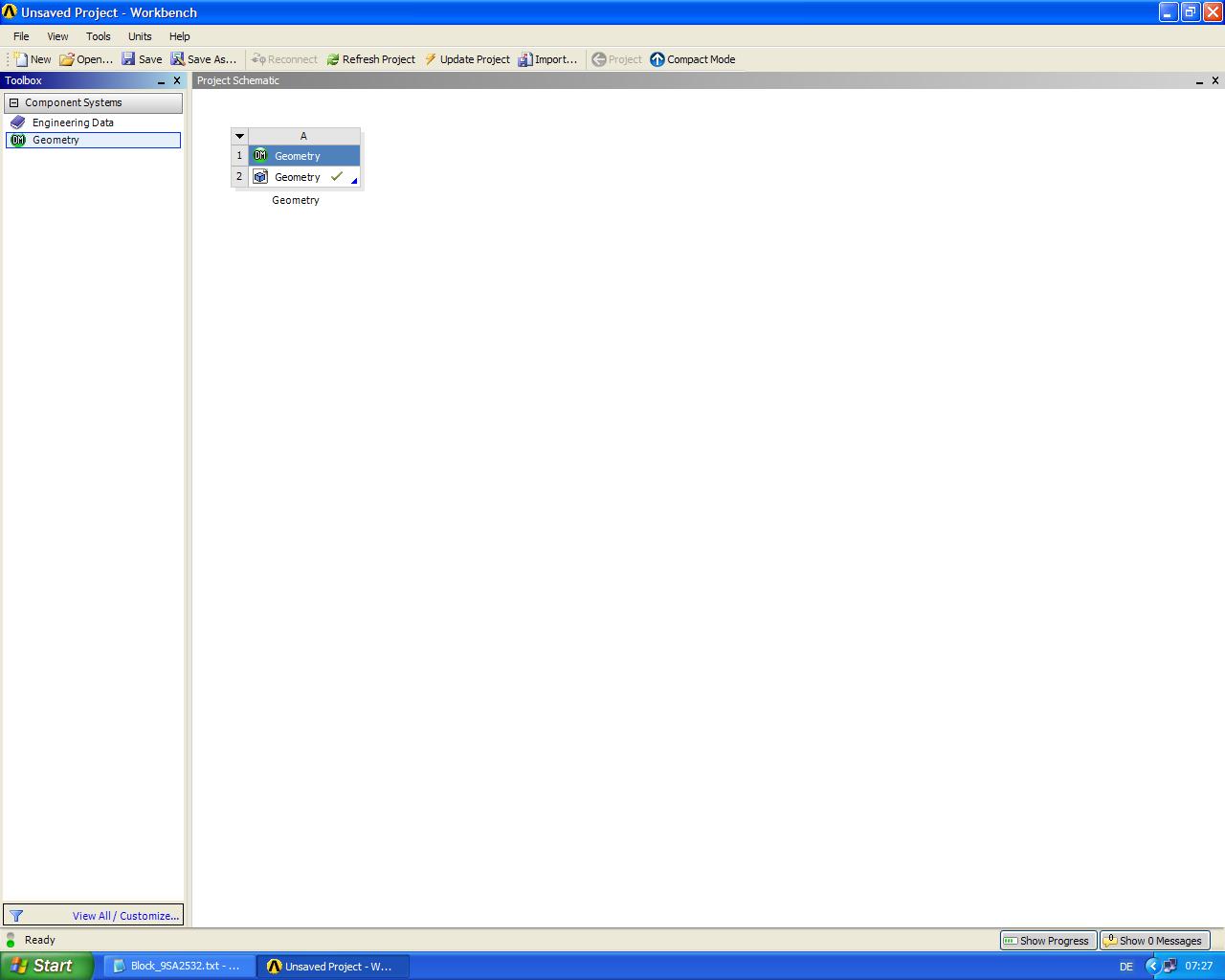

Haben einfach mal das Workbench12 geöffnet und über Import eine .step geöffnet. (Resultat siehe Anhang)

Da unser Statiker diesen Weg .step-Dateien zu öffnen nicht kennt, brauch ich noch mal eure Hilfe!

Wie sollen wir weiter vorgehen???

Wir sehen das Modell ja noch nicht! Wenn wir es wenigstens als saubere Flächen geladen bekommen, dann könnten wir es zum Classic übergeben und einen neues Volumen erzeugen!

[Diese Nachricht wurde von crusti am 04. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

einfach Doppelklick auf Zeile 2 "Geometry". Danach öffnet sich der DesignModeler der Workbench. Damit ihr das Bauteil sehen könnt, zuerst noch in der Menüleiste ein "Generate" ausführen. Danach sollte das importierte Bauteil sichtbar sein.

Um mit dieser Geometrie von der Workbench nach Classic zu kommen, einfach Rechts-Klick auf Geometry -> Transfer Date To New -> Mechanical APDL. Nun wird ein weiterer Projektreiter in der Übersicht erstellt. Jetzt einfach mit einem Rechts-Klick (Achtung: Kein Doppelklick) auf Analysis -> Edit in Mechanical APDL...

Gruß simulmi

------------------
Matthias Ulmer
Institut für Feinwerktechnik
Universität Stuttgart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Simulmi !

Danke für die ausführliche Antwort!!!
Angeklickt haben wir die Geometry Zelle wie verrückt... Wir haben zwar Classic und Workbench, aber für den Design Modeller im Workbench haben wir leider keine Lizenz!!! Somit klappt die Importgeschichte mit Step wohl leider doch nicht!

Trotzdem danke!!!

Zitat:

---

Original erstellt von simulmi:
Hallo,

einfach Doppelklick auf Zeile 2 "Geometry". Danach öffnet sich der DesignModeler der Workbench. Damit ihr das Bauteil sehen könnt, zuerst noch in der Menüleiste ein "Generate" ausführen. Danach sollte das importierte Bauteil sichtbar sein.

Um mit dieser Geometrie von der Workbench nach Classic zu kommen, einfach Rechts-Klick auf Geometry -> Transfer Date To New -> Mechanical APDL. Nun wird ein weiterer Projektreiter in der Übersicht erstellt. Jetzt einfach mit einem Rechts-Klick (Achtung: Kein Doppelklick) auf Analysis -> Edit in Mechanical APDL...

Gruß simulmi

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

Zitat:

---

...aber für den Design Modeller im Workbench haben wir leider keine Lizenz!!!

---

Gibt es das...? Ich dachte der DesignModeler wäre immer dabei?!
Gruß simulmi

------------------
Matthias Ulmer
Institut für Feinwerktechnik
Universität Stuttgart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Naja, bei uns kann man klicken wie man will...es passiert nichts! Weiß nicht wie unser Statiker drauf kommt das wir die Lizenz nicht haben. Denke mal er hat den Design M. gestartet und dann stand da das wir keine Lizenz haben. Oder er hat in den Unterlagen nachgeschaut...
Weiß nur das wir keine dynamischen Sachen rechnen können und was ich so beim suchen als Laie aufgeschnappt habe ist Workbench ja mehr für die dynamischen Berechnungen !?
Auf dem Desktop haben wir ein Workbench Symbol, arbeiten aber immer mit Classic... Vielleicht wird Workbench ja immer mit installiert und wir haben für das komplette Workbench keine Lizenz... zu viele Mutmaßungen *sorry!

Es war jedenfalls ein Versuch!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es gibt Lizenzen bei denen der DM micht dabei ist. Importieren kannst du aber die Iges und andere Formate, du kannst nur nicht die Geometrie bearbeiten. Wenn du den Import gemacht hast mußt die Simulation starten und dann kannst du in der Workbench vernetzen und wenn du willst danach in Classic übertragen mit einer .dat Datei. Mit der Maus auf Geometrie --> rechte Taste --> Simulation

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

Weiß nur das wir keine dynamischen Sachen rechnen können und was ich so beim suchen als Laie aufgeschnappt habe ist Workbench ja mehr für die dynamischen Berechnungen !?

---

Nein, die Workbench ist für alle Rechnungen geeignet.

Zitat:

---

Vielleicht wirdWorkbench ja immer mit installiert und wir haben für das komplette Workbench keine Lizenz

---

Ja, die Workbench wird immer mit installiert. Bei der Lizenz wird aber nicht zwischen Classic und Workbench unterschieden!

------------------
Matthias Ulmer
Institut für Feinwerktechnik
Universität Stuttgart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, bin ich auf jeden Fall schlauer das es nichts mit dem .step Format wird. Bedanke mich für die Hilfe!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

bin etwas spät, aber aber habe ähnliches problem. Habe alles soweit hinbekommen, wie oben beschrieben. In WB modell in DM laden, dann rechte Maustaste und in APDL einfügen.
So, jetzt habe ich dort aber nur ein Modell mit Linien, hätte aber gerne ein Volumenmodell.
Weiß jemand Rat??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hab Deinen Beitrag in der späten Studen so grob überflogen, aber vielleicht kann es Dir weiter helfen: http://ww3.cad.de/foren/ubb/Forum101/HTML/005587.shtml

Ich glaube soweit ich es aus den Forenbeiträgen verstanden habe, kann "Ansys-Clasic" mit Volumen-Modellbasierender-Geometrie (komische Formulierung)nichts anfagen, da es nur flächenbezogene Geometrie verwenden bzw. verarbeiten kann. Wobei es sein kann, dass ich da was vertausche, am besten erfahrene User kontaktieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ist das vielleicht nur eine Sache der Darstellung? was ist denn die Ausgabe der beiden Kommandos

ALIST (Liste alle Areas) --> da sollte was kommen
VLIST (Liste alle Volumen)--> da sollte was kommen

Wie sieht das Bild aus mit /Face, norm? --> schattierte Darstellung
Was passiert mit
et,1,92
smrt,6
vmesh,all --> die Vernetzung sollte zumindest anfangen, dann existieren auch volumen.

Gruss
Christof Gebhardt

------------------
Christof Gebhardt
CAD-FEM GmbH
Marktplatz 2
85567 Grafing
Tel. +49 (0) 8092 7005 65
cgebhardt(at)cadfem.de
www.cadfem.de
