Autor Thema:  Dynamische Analyse - Aufbringen einer dynamischen Kraft (2180 mal gelesen)
MPointner
Mitglied



Sehen Sie sich das Profil von MPointner an!   Senden Sie eine Private Message an MPointner  Schreiben Sie einen Gästebucheintrag für MPointner

Beiträge: 17
Registriert: 16.05.2008

 erstellt am: 15. Jul. 2008 00:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Servus,

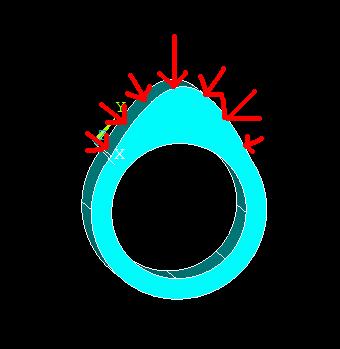

ich möchte auf die Nocken meiner Nockenwelle eine sich in Abhängigkeit des Drehwinkels veränderliche Kraft (in Stärke sowie Richtung) aufbringen. (Siehe Bild). Die Kraft selbst wird beschrieben durch eine aus mehreren Punkten gebildeten kurve welche ich in einem File gespeichert habe. Wie kann ich das nun am einfachsten anstellen? Ich möchte anmerken, dass ich ein absoluter Anfänger bin was Ansys angeht!

[Diese Nachricht wurde von MPointner am 15. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jens.Friedrich
Moderator
Dipl. -Ing.


Sehen Sie sich das Profil von Jens.Friedrich an!   Senden Sie eine Private Message an Jens.Friedrich  Schreiben Sie einen Gästebucheintrag für Jens.Friedrich

Beiträge: 1051
Registriert: 09.09.2005

ANSYS2021 R2

erstellt am: 15. Jul. 2008 08:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MPointner 10 Unities + Antwort hilfreich
Da es sich um eine Flächenpressung handelt sollte diese auch als Pressung modelliert werden. Die Funktion der Pressung über dem Winkel wird einfach als Table in Ansys abgelegt. (Dies wird sehr einfach in FEM für Praktiker Buch2 BSP2 erklärt)
nun bringt man die Last per SFE oder SF als Table drauf. Fertig.

Gruß
Jens

------------------
Jens Friedrich
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
