Hallo,

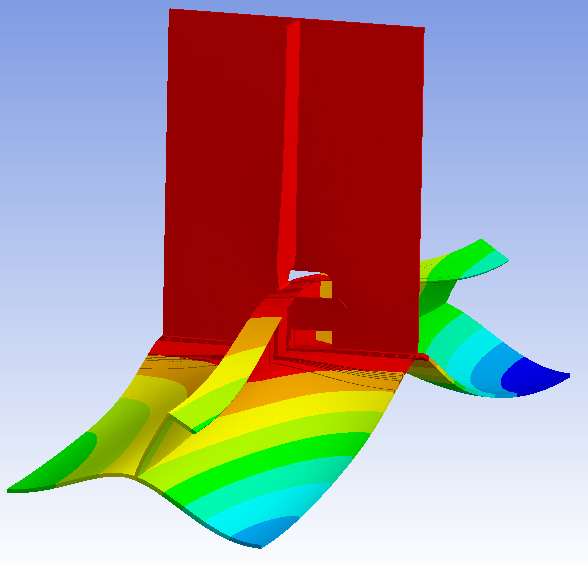

ich möchte die Seiten einer Platte miteinander koppeln.
Das Modell stellt einen Ausschnitt aus einem Plattenfeld dar. Die Verschiebungen an den Rändern der Platte müssen miteinander gekoppelt werden, damit sie gleich sind. Bei Classic gab es doch ein cp-Command. Wie läuft das Workbench?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cgebhardt
Mitglied
Maschinenbauingenieur

Senden Sie eine Private Message an cgebhardt

Schreiben Sie einen Gästebucheintrag für cgebhardt

Beiträge: 1449
Registriert: 20.11.2000

erstellt am: 16. Mai. 2007 08:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für SteffenC

Hallo,

in DesignSpace geht das nicht, in den erweiterten ANSYS-Lizenzen schon.
Flächen mit Namen versehen, z. B. "seite1" und "seite2".
Dann einen Command-Block einfügen.
Innerhalb des Command-Blocks CP-Kommando verwenden.
seite1 und seite2 sind als Knotenkomponenten verfügbar.

Gruss
C. Gebhardt

------------------
