Autor Thema:  Bezugselement kennzeichnen (Form-Lagetoleranz) (4449 mal gelesen)
John7
Mitglied



Sehen Sie sich das Profil von John7 an!   Senden Sie eine Private Message an John7  Schreiben Sie einen Gästebucheintrag für John7

Beiträge: 23
Registriert: 08.06.2009

Windows 7 64-bit
Autocad LT 2016

erstellt am: 09. Mrz. 2010 11:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Leute,
habe ein Problem und zwar, muss ich ein Bezugselement kennzeichnen (Form-Lagetoleranz) und ich komme nicht drauf wie ich es anstellen soll, in der Suche bin ich auch nicht erfolgreich geworden , kann mir jemand eine Beschreibung zur Verfügung stellen? Danke!!!

------------------
MfG
John

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9732
Registriert: 01.12.2003

AutoCAD 2.5 - 2022, Civil 3D, MAP 3D, MDT, ARD
Inventor AIP 202X
WIN 10

erstellt am: 09. Mrz. 2010 14:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für John7 10 Unities + Antwort hilfreich

Also um einen grundsätzlichen Überblick über die Darstellung zu bekommen, reicht ein Blick in den Hoischen.
Natürlich kann man auch mit den Stichworten
bezugselement form lagetoleranz zeichnen was finden.

In AutoCAD LT kann man dann
Befehl: TOLERANZ
benutzen umd Form- und Lagetoleranzen einfach zusammenzuklicken.
Bezugsstellensymbole und Bezugslinien würde ich einfach mit Befehl: MFÜHRUNG machen und den Multiführungslinienstil mit MFÜHRUNGSSTIL passend (anderer Pfeil - Bezugsdreieck gefüllt) einstellen.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

[Diese Nachricht wurde von CAD-Huebner am 09. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

John7
Mitglied



Sehen Sie sich das Profil von John7 an!   Senden Sie eine Private Message an John7  Schreiben Sie einen Gästebucheintrag für John7

Beiträge: 23
Registriert: 08.06.2009

Windows 7 64-bit
Autocad LT 2016

erstellt am: 09. Mrz. 2010 15:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Udo, wie es auszusehen hat habe ich im Hoischen und bei Google auch gefunden, meine Frage war wie ich den Bezug kennzeichne, an MFÜHRUNG habe ich auch gedacht nur senkrecht noch oben oder unten geht es nicht oder bin ich zu doof.
Danke!!!

------------------
MfG
John

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9732
Registriert: 01.12.2003

AutoCAD 2.5 - 2022, Civil 3D, MAP 3D, MDT, ARD
Inventor AIP 202X
WIN 10

erstellt am: 09. Mrz. 2010 15:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für John7 10 Unities + Antwort hilfreich

Es geht eigentlich recht einfach.

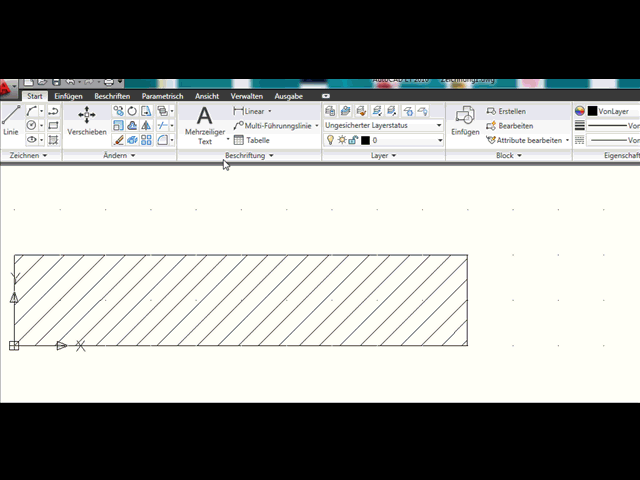

Hier mal ein animiertes GIF (1,5MB)

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

[Diese Nachricht wurde von CAD-Huebner am 09. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

John7
Mitglied



Sehen Sie sich das Profil von John7 an!   Senden Sie eine Private Message an John7  Schreiben Sie einen Gästebucheintrag für John7

Beiträge: 23
Registriert: 08.06.2009

Windows 7 64-bit
Autocad LT 2016

erstellt am: 09. Mrz. 2010 18:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Die Vertikale Zuordnung gibt es wohl erst ab ACAD2010, weil ich im ACADLT2009 diese Möglichkeit nicht habe nur die Horizontale.

------------------
MfG
John

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
