Autor Thema:   Framegenerator (980 mal gelesen)
Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 04. Sep. 2015 07:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Tag ich hab folgendes Problem:
Ich habe ein Treppengeländer mittels Framegenerator erzeugt.
Ich möchte dieses Geländer aber als Explosionszeichnung darstellen.
Aber das klappt nicht. Gibt es für den Framegenerator eine besondere Vorgehensweise?

Danke im Voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

freierfall
Ehrenmitglied V.I.P. h.c.
selbstst. techn. Zeichner



Sehen Sie sich das Profil von freierfall an!   Senden Sie eine Private Message an freierfall  Schreiben Sie einen Gästebucheintrag für freierfall

Beiträge: 10768
Registriert: 30.04.2004

WIN10 64bit, 32GB RAM
IV bis 2021

erstellt am: 04. Sep. 2015 08:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

welcher Punkt klappt nicht? kannst du kurz beschreiben wie du es versucht hast.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 04. Sep. 2015 08:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe erst das Geländer mit dem Framegenerator erzeugt.
Dann als Baugruppe abgespeichert.
Dann eine Präsentationsdatei geöffnet und die Baugruppe in die Präsentation geladen. Dann wollte ich von der Baugruppe eine Explosionsdarstellung erzeugen.
Das klappte dann nicht mehr.

ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 10604
Registriert: 25.02.2004

Hier könnte Ihre Werbung stehen!

erstellt am: 04. Sep. 2015 08:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

Automatisch explodieren geht nicht, sind ja keine Abhängigkeiten in der Baugruppe.
Aber hast du manuell nicht versucht?

------------------
MGOC

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 04. Sep. 2015 08:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

wie macht man das manuell?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 10604
Registriert: 25.02.2004

Hier könnte Ihre Werbung stehen!

erstellt am: 04. Sep. 2015 08:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 04. Sep. 2015 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ach so ja das kenn ich.
Ist aber sehr aufwändig deswegen nicht anwendbar.
Ich hab von dem Geländer mal ne Sat-datei gemacht und in die
Präsentationsdatei eingefügt. Das klappt leider auch nicht als Explosionsdarstellung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 10604
Registriert: 25.02.2004

Hier könnte Ihre Werbung stehen!

erstellt am: 04. Sep. 2015 12:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Ralf-MH:
ne Sat-datei gemacht und in die
Präsentationsdatei eingefügt. Das klappt leider auch nicht als Explosionsdarstellung.


Zitat:
Original erstellt von nightsta1k3r:
Automatisch explodieren geht nicht, sind ja keine Abhängigkeiten in der Baugruppe.

Beschäftige dich mal mit dem Vorgang des automatischen Explodierens, der Wink vorhin war wohl zu leise  .

------------------
MGOC

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 04. Sep. 2015 12:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

auch mit der automatischen Explosionn klappt das nicht, ich bekomme dann immer eine Meldung das es keine anwendbaren Baugruppenabhängigkeiten gibt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Steffen595
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Steffen595 an!   Senden Sie eine Private Message an Steffen595  Schreiben Sie einen Gästebucheintrag für Steffen595

Beiträge: 1251
Registriert: 24.03.2004

IV2018 Professional SP1
Vault 2018
Inventor 2018 Professional
Windows 10 64bit

erstellt am: 07. Sep. 2015 07:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

dir ist bewusst, wenn dus so ecplodierst, dass jedes Stueck dann raus esplodiert wird? Sagen wir mal, du hast eine 90 Grad Biegung uns 2 gerade Stuecke, was du in Wahrheit biegst. Wenn du alles explodierst, hast du 2 Rohre und das 45 Grad Bizzel.
Ich habe damals im FG Unterbaugruppen gemacht mit Promote und davon dann die Zeichnungen gemacht.
Keine Ahnung,was genau du erreichen willst.

------------------
alle Räder stehen still, wenn Kinematiks starker Arm das will

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 07. Sep. 2015 09:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich möchte damit erreichen das es eine Explosion auf einer Ebene gibt um die einzelnen Teile dann zu bemaßen (die Baugruppe setzt sich nur aus Rohren zusammen).
Es geht darum das die Fertigung in der Werkstatt sofort die Winkel und Längen der einzelnen Rohre erkennt.
Aber wie gesagt sobalt es eine Baugruppe aus dem Framegenerator ist oder eine Step-Datei die vom der Framegenerator-Baugruppe abgeleitet ist klappt die Explosion nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-MH
Mitglied


Sehen Sie sich das Profil von Ralf-MH an!   Senden Sie eine Private Message an Ralf-MH  Schreiben Sie einen Gästebucheintrag für Ralf-MH

Beiträge: 7
Registriert: 04.09.2015

erstellt am: 07. Sep. 2015 10:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe damals im FG Unterbaugruppen gemacht mit Promote und davon dann die Zeichnungen gemacht.

Kannst du das näher erklären?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Steffen595
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Steffen595 an!   Senden Sie eine Private Message an Steffen595  Schreiben Sie einen Gästebucheintrag für Steffen595

Beiträge: 1251
Registriert: 24.03.2004

IV2018 Professional SP1
Vault 2018
Inventor 2018 Professional
Windows 10 64bit

erstellt am: 07. Sep. 2015 10:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-MH 10 Unities + Antwort hilfreich

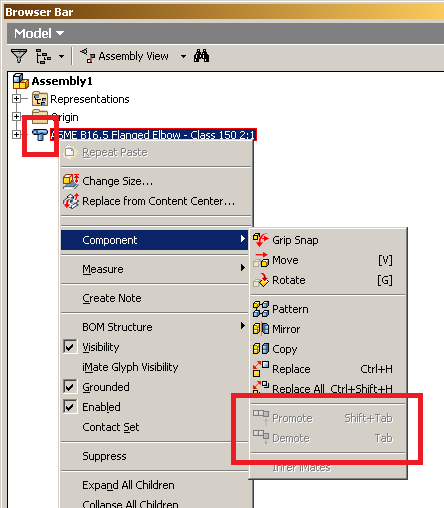

http://forums.autodesk.com/t5/image/serverpage/image-id/13574i6EE1B3E172C86753/image-size/original?v=mpbl-1&px=-1
sorry, demote

Sagen wir mal ein Rohr mit 180 Grad Auslauf, und dann Gehrung nach oben war eine Baugruppe. Der Regenschirm-Griff aus dem Inhaltscenter, dann bischen Rohr und noch bischen Rohr mit Gehrung. Das kam dann auf eine Zeichnung, weil das so vorgefertigt wurde. Mit 100 mm extra, dnn naechste Baugruppe aus 2-3 Rohren. Und die Fertigung rechnet die Gehrung selber aus. Musst hals sinnvoll bemassen, wenn du 30 Grad angibst, kriegen die schon raus, dass jedes Rohr 15 Grad hat.
Plus, wenn dus explodiers und das Treppenhaus geht um die Ecke. Dieses Rohr ist dann 2 Kreise? Also must dus eh so hindrehen, dass es Sinn macht.
Die andre Moeglichkeit ist halt, die einzelnen Rohre aus dem Unterordner raus zu fischen und bemassen. Wir haben alles aus Nirosta gemacht, ist also besser, so viel wie moeglich vorsufertigen und dann hald vor Ort zusammenbauen. Gibt ja so Huelsen (sleeve) die man innen reinsteckt vorm schewissen, damit das gerade weiter laeuft. Halt die Unterbaugruppen sinnvoll machen, so dass die gehrungen in einer Ebene sind, sonsts wirds zu ungenau.

------------------
alle Räder stehen still, wenn Kinematiks starker Arm das will

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
