Thema: Mittellinie des Bogens einstellen (6213 mal gelesen)
|
Alexander_M Mitglied Maschinenbautechniker
Beiträge: 926 Registriert: 09.03.2006 IV 2010 SP3 64-bit Acad 2007 32-bit Win 7 Ultimate 64 bit NVIDA Quatro FX 4800 1,5GB Xeon E540 2,5 GHz 24GB RAM<P>SIEMENS optiPoint500 economy
|
erstellt am: 05. Jul. 2012 09:51 <-- editieren / zitieren --> Unities abgeben:
Hallo allerseits, wenn man die Schenkel eines Bogens auswählt um die Mittellinie zu erstellen, so schießt die Linie über den Bogen hinaus, und zwar als Verlängerung des Mittelkreises. Wie begrenze ich den Überstand auf 0 beim Bogenmittellinien bzw. stelle den Überstand als gerade ein? Bisher fällt mir nur die eingeschlossene Modellskizze ein, was aber ausscheidet wenn der Bogen über Drehung und nicht über sweeping erstellt wurde. Im Bild habe ich die unterse Seite der Mittellinie händisch verlängert, damit man sieht was ich meine. Oben lässt sich die Linie nicht mehr kürzer machen. Zugegeben in diesem Beispiel fällt die Krümmung kaum auf, in einem Beispiel beim Kollegen (konnte ich gerade nicht nachbilden) ist die Krümmung wegen kleinerem Radius extrem und entsprechend störend. Vielen Dank! ------------------ Gruß Alexander [Diese Nachricht wurde von Alexander_M am 05. Jul. 2012 editiert.] [Diese Nachricht wurde von Alexander_M am 05. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006
|
erstellt am: 05. Jul. 2012 12:06 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
|
El_Tazar Mitglied Maler
Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 05. Jul. 2012 12:24 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
|
Alexander_M Mitglied Maschinenbautechniker
Beiträge: 926 Registriert: 09.03.2006 IV 2010 SP3 64-bit Acad 2007 32-bit Win 7 Ultimate 64 bit NVIDA Quatro FX 4800 1,5GB Xeon E540 2,5 GHz 24GB RAM<P>SIEMENS optiPoint500 economy
|
erstellt am: 05. Jul. 2012 13:28 <-- editieren / zitieren --> Unities abgeben:
Es ist in der IDW über die Funktion Symetrielinie eingefügte Mittellinie. Bisher habe ich nur die Möglichkeit gefunden eine Skizze in der IPT zu erstellen und in der IDW einzublenden oder natürlich in der IDW Skizze drüber zu legen (was gegen meine Regel verstößt, Konstrutoinsskizzen in der IDW zu erstellen). Da ich gerade versuche die Leute hier davon zu überzeugen, dass die IDWs keine Nachbearbeitung im AUTOCAD benötigen, ist die Situation ziemlich ungünstig, weil mit Tricks gearbeitet werden muss. ABer vielleicht kenne ich irgendeine Einstellung nicht. @ElTazar Diesen Thread habe ich gelesen. Dachte es hat sich was getan. ------------------ Gruß Alexander
[Diese Nachricht wurde von Alexander_M am 05. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
A65 Mitglied Konstrukteur
Beiträge: 424 Registriert: 22.09.2010 Inventor 2010
|
erstellt am: 05. Jul. 2012 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Hallo, da wir bei uns technische Federn aller Art, sowie alle möglichen Arten von Drahtbiegeteilen herstellen, stand ich oft vor demselben Problem. Bei Zeichnungen für den eigenen Bedarf stört sich da ja niemand an diesen unsauberen Mittellinien, bei einer Zeichnung die man für die oftmals pingeligen Kunden anfertigt ist diese "Unart" von Inventor schon direkt peinlich. Na ja, im 2D-Bereich hat so jedes System seine deulichen Defizite. Da ich aber absolut keine Lust habe meine Zeichnungen mit AutoCad (hasse ich seit der Technikerschule von ganzem Herzen ) nachzupfuschen, habe ich mich mir da eine andere Lösung einfallen lassen. Federn und Drahtbiegeteile modelliere ich in der Regel ja immer mittels einer 3D-Mittelpunktsbahn und Sweeping. Also skizziere ich einfach keinen massiven Drahtquerschnitt, sondern ein "Rohr" mit möglichst kleinem Innendurchmesser. Davon leite ich dann die Ansichten mit verdeckten Kanten ab und funktioniere einfach über Eigenschaften die Innenkontur dieses Rohres in eine Mittellinie um. An den Enden eine echte Mittellinie einfügen um den Überstand hinzupfuschen, und schon hat man eine wunderhübsche Mittellinie die brav jeder noch so wilden Kontur folgt. Zugegeben etwas unorthodox, aber praktikabel. Bei großen Rohren kann mann das Spielchen ja auch realisieren, indem mann kein "Loch in der Mittelpunktsbahn "bohrt, sondern einen kleinen "Draht hineinlegt". LG Reimund ------------------ Wenn jemand sagt das er voll und ganz hinter Dir steht, dann tut er dies oft nur um Dir besser in den Hintern treten zu können [Diese Nachricht wurde von A65 am 05. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MacFly8 Ehrenmitglied Konstrukteur Kessel- & Feuerungsbau
Beiträge: 1988 Registriert: 13.08.2007 HP Z17; 64GB RAM; Nvidia Quadro RTX3000; Inventor Professional PDSU 2012/2020 Mechanical 2012/2020
|
erstellt am: 05. Jul. 2012 16:29 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
ufff..... Zitat: Federn und Drahtbiegeteile modelliere ich in der Regel ja immer mittels einer 3D-Mittelpunktsbahn und Sweeping.
3d Skizzen können in jeder Ansicht der idw eingeschlossen werden und sind Automatisch Mittellinien. Da brauchst du nicht extra
Zitat: Bei großen Rohren kann mann das Spielchen ja auch realisieren, indem mann kein "Loch in der Mittelpunktsbahn "bohrt, sondern einen kleinen "Draht hineinlegt".
sowie Zitat: Bisher habe ich nur die Möglichkeit gefunden eine Skizze in der IPT zu erstellen und in der IDW einzublenden
Alexander M schreibt. Sinnvoll ist es natürlich dafür eine Skizze des bauteils zu verwenden und nicht extra eine erstellen zu müßen. Das scheidet aber deswegen aus. Zitat: Bisher fällt mir nur die eingeschlossene Modellskizze ein, was aber ausscheidet wenn der Bogen über Drehung und nicht über sweeping erstellt wurde.
Aber manchmal geht es nur über Umwege, ich würde in dem Fall im Modell eine 3d Skizze mit einem Pfad anlegen und diese Skizze in der idw einschließen. MfG MacFly ----------------- - - - der Erleuchtung ist es egal wie du Sie erlangst - - - - - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer) [Diese Nachricht wurde von MacFly8 am 05. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 05. Jul. 2012 17:21 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Zitat: Original erstellt von Alexander_M: ... Wie begrenze ich den Überstand auf 0 beim Bogenmittellinien bzw. stelle den Überstand als gerade ein? ...

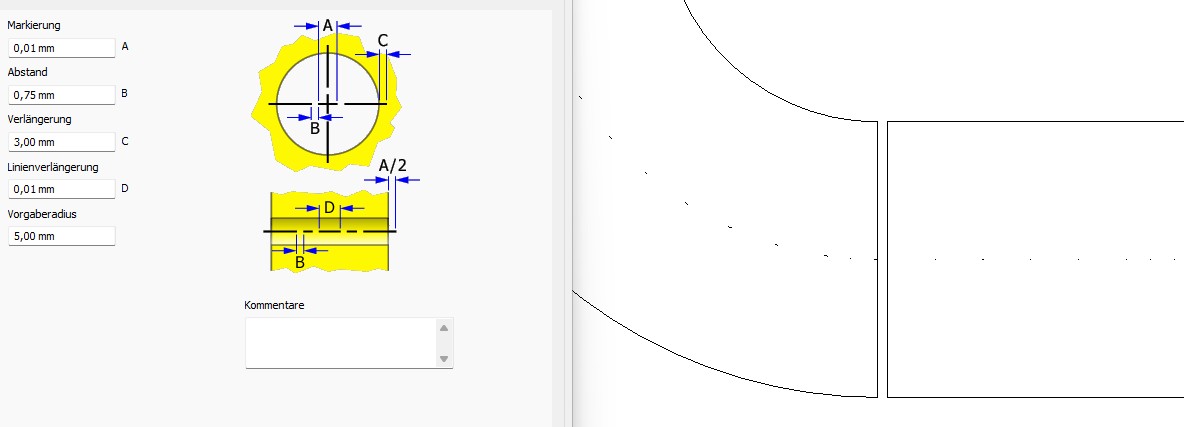

Man legt sich einfach einen weiteren Mittelpunktmarkierungsstil an und stellt darin die Überstände (Felder A und D) auf einen minimalen Wert ein, z.B. 0,01 mm (0 mm geht nicht). Diesen Mittelpunktmarkierungsstil muss man dann nur noch den betroffenen Symmetrielinien zuweisen. ------------------ Michael Puschner Autodesk Inventor Certified Expert Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
A65 Mitglied Konstrukteur
Beiträge: 424 Registriert: 22.09.2010 Inventor 2010
|
erstellt am: 06. Jul. 2012 07:47 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Hallo, der Tipp mit den verkürzten Überständen ist natürlich toll. Warum nimmt Autodesk so etwas eigentlich nicht in die Hilfe-Funktion auf? Das Dumme an 3D-Teilen ist allerdings, dass Inventor bei manchen Bögen die sich in der projizierten Ansicht sozusagen "schräg im Raum" befinden, einfach keine Mittellinie erstellen will. Dann ist da in diesem Spline-Segment eine unschöne Lücke. Die Einstellung mit den reduzierten Überständen werde ich mal ausprobieren. Allerdings vermute ich aber das diese Einstellung wie üblich nur so lange funktioniert bis ich Inventor neu starte. Keine Ahnung was unser Admin bei der Installation gemacht hat (ich habe den Verdacht das er es selbst nicht so genau weiß), aber etliche Bibliotheken sind wohl schreibgeschützt und da ich keine Administratorenrechte auf dem Rechner habe, speichert Inventor geänderte Einstellungen oft nicht ab. So kann ich das Firmenlogo jeden Tag neu in die Zeichnungsvorlage einbauen, beim nächsten Rechenerstart ist es wieder weg. Gruß Reimund
------------------ Wenn jemand sagt das er voll und ganz hinter Dir steht, dann tut er dies oft nur um Dir besser in den Hintern treten zu können Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred Gündchen Ehrenmitglied V.I.P. h.c. SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau
Beiträge: 2369 Registriert: 08.03.2008 IV seit den 5.3Er aktuell den 2014Ner WIN7pro-64bit SP das jeweils aktuelle
|
erstellt am: 10. Jul. 2012 08:08 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
|
irvine Mitglied Techniker Maschinenbau / Produktmanager
Beiträge: 68 Registriert: 07.04.2005
|
erstellt am: 13. Jul. 2012 11:59 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Zitat: Michael Puschner: Man legt sich einfach einen weiteren Mittelpunktmarkierungsstil an und stellt darin die Überstände (Felder A und D) auf einen minimalen Wert ein, z.B. 0,01 mm (0 mm geht nicht).Diesen Mittelpunktmarkierungsstil muss man dann nur noch den betroffenen Symmetrielinien zuweisen.
-> Kann es sein, dass nach Anwenden des eigens erstellten Mittelpunktmarkierungsstils nachträglich die beiden Start- bzw. Endpunkte der Mittellinie händisch wieder über die Bauteilkante hinaus verlängert werden müssen? Lg erwin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 13. Jul. 2012 12:11 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Zitat: Original erstellt von irvine: ... Kann es sein, dass nach Anwenden des eigens erstellten Mittelpunktmarkierungsstils nachträglich die beiden Start- bzw. Endpunkte der Mittellinie händisch wieder über die Bauteilkante hinaus verlängert werden müssen? ...
Das kann nicht nur so sein, sondern das ist selbstverständlich so. Es könnte doch auch gar nicht anders sein. ------------------ Michael Puschner Autodesk Inventor Certified Expert Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 13. Jul. 2012 12:39 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
Zitat: Original erstellt von Michael Puschner: Es könnte doch auch gar nicht anders sein.
Aber auch nur deswegen, weil der "do what I mean" -Knopf noch immer nicht sauber funktioniert . ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 13. Jul. 2012 12:52 <-- editieren / zitieren --> Unities abgeben: Nur für Alexander_M
=== OT === Zitat: Original erstellt von nightsta1k3r: ... der "do what I mean"-Knopf ...
Du bist aber altmodisch, nightsta1k3r. Der "do what I mean"-Knopf wurde doch schon vor Jahren durch eine "do what I mean"-Bluetooth-Schnittstelle ersetzt. Das funktioniert natürlich auch nur dann, wenn man ein entsprechendes Bluetooth-Implantat im Hirn hat. ------------------ Michael Puschner Autodesk Inventor Certified Expert Mensch und Maschine Scholle GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Alexander_M Mitglied Maschinenbautechniker
Beiträge: 926 Registriert: 09.03.2006 IV 2010 SP3 64-bit Acad 2007 32-bit Win 7 Ultimate 64 bit NVIDA Quatro FX 4800 1,5GB Xeon E540 2,5 GHz 24GB RAM<P>SIEMENS optiPoint500 economy
|
erstellt am: 16. Jul. 2012 09:42 <-- editieren / zitieren --> Unities abgeben:
OT ich finde es auch immer wieder ärgerlich, dass wenn ich mein ACAD am Bildschirm 1 bewegen will und dieses anschaue, sich immer Inventor im Bild 2 bewegt. Das der nicht merkt das ich nicht mit ihm "rede" ------------------ Gruß Alexander Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
