Hallo zusammen,

Für einen Kunden müssen wir eine spezielle Schriftart auf unseren Zeichnungen verwenden. Diese Schriftart ist leider nur in AutoCAD verfügbar (SHX-Schriftart).

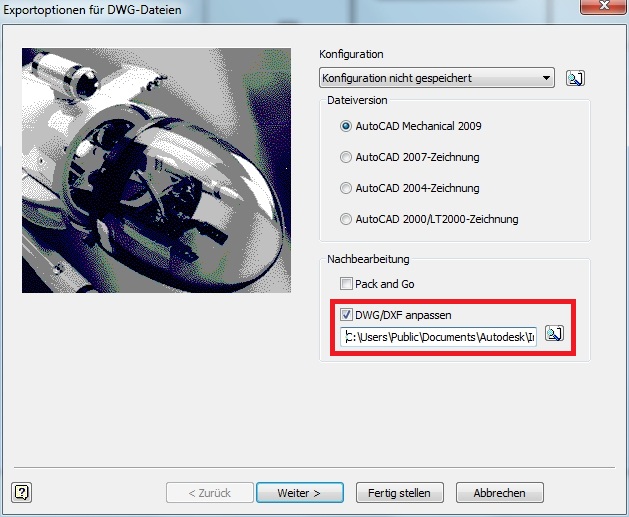

In Inventor unter "Kopie speichern unter..." -> "AutoCAD-Zeichnungen (*.dwg)" -> "Optionen..." gibt es ja die Option "DWG/DXF anpassen". (siehe auch angehängte Grafiken)
Dort kann man XML-Dateien auswählen, die z.B. Layer umbenennen können.

Ist es möglich, dass mithilfe solcher XML-Dateien auch Texte bzw. Schriftarten ausgetauscht werden können?
In unserem Fall wäre dies "ISOCPEUR" zu "ENGINEERING.shx".

Ich hatte mir das in etwa so vorgestellt (Code funktioniert nicht):

<!DOCTYPE dwgEdits [
<!ELEMENT dwgEdits (texts)>
<!ELEMENT texts (deleteText*, editText*)>
<!ELEMENT editText (criteria, actions)>
<!ELEMENT deleteText (criteria)>
<!ELEMENT criteria (fontName)>
<!ELEMENT actions (setFontName)>
<!ELEMENT fontName (#PCDATA)>
<!ELEMENT setFontName (#PCDATA)>

<!ATTLIST dwgEdits version CDATA #REQUIRED>
]>

<dwgEdits version='1.0'>
<texts>
<editText>
<criteria>
<fontName>ISOCPEUR</fontName>
</criteria>
<actions>
<setFontName>ENGINEERING.shx</setFontName>
</actions>
</editText>
</texts>
</dwgEdits>

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey wenn das so grass eng gesehen wird, warum erstellt ihr nicht gleich alles im Inventordwg mit der richtigen Schrift? Diese Schrift muss ja irgendwo sein und kann bestimmt auch in Ivnentordwg eingebunden werden.

sei herzlich gegrüsst Sascha Fleischer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Inventor-Textstile_definieren.jpg Inventor-Text_erstellen.jpg Inventor-Exportzielverzeichnis.jpg

Hallo freierfall
Danke für deine rasche Antwort!

Inventor wird bei uns ins SAP integriert (so ähnlich Autodesk Vault).
Dabei sind wir ans Inventor-Format *.idw gebunden.

(Das Inventor-dwg-Format hätte aber trotzdem nicht geholfen)

---------------------------------------------------------------
Nach weiteren Tests konnten wir das Problem wie folgt umgehen:
Der Export muss zwingend als "AutoCAD-Zeichnung (*.dwg)" durchgeführt werden, weil beim Export ins Inventor-dwg-Format keine Optionen definiert werden können.

Der Trick ist nun, dass in den Exportoptionen eine AutoCAD-Vorlagendatei angegeben werden kann (evtl. muss dafür eine eigene Vorlage erstellt werden).

Wichtig ist, dass die Textstile in der Inventor-Vorlage und in der AutoCAD-Vorlage den GLEICHEN NAMEN haben.
Desweiteren dürfen die Textgrössen in Inventor KEINESFALLS verändert werden, dies war unser Hauptproblem.
Wenn eine andere Grösse benötigt wird, muss ein neuer Textstil erstellt werden.

Beim Export werden die Texte erfolgreich erstzt.

Im Anhang sind zum besseren Verständnis ein paar Grafiken eingefügt.
---------------------------------------------------------------------

Zusammenfassung:
+ Inventor: Textstile für jede Schriftgrösse erstellen
+ AutoCAD:  Neue Vorlage erstellen und Textstile analog Inventor benennen, sowie die gewünschte Schriftart zuweisen
+ Inventor: Export als "AutoCAD-Zeichnung (*.dwg)"
+ Inventor: unter Optionen auf weiter klicken bis zum Fenster "Exportzielverzeichnis"
+ Inventor: unter AutoCAD-Vorlagendatei die zuvor erstellte AutoCAD-Vorlage angeben
+ Inventor: Fertig stellen und speichern
