Thema: Regeln für Skizze für Erhebung. (4483 mal gelesen)
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 11. Feb. 2011 16:52 <-- editieren / zitieren --> Unities abgeben:

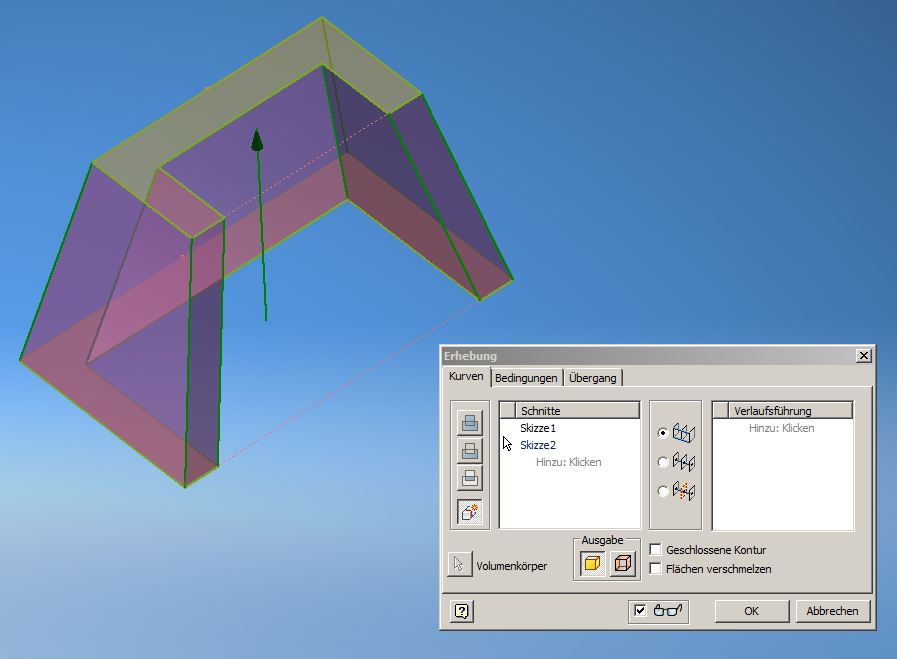

Kann mir wer erklären, was alles nicht erlaubt ist, wenn ich im Inventor 2009 eine Skizze mache, die ich für eine Erhebung verwenden will? Sobald eine Hilfslinie eingezeichnet ist, die zwei Punkte verbindet, ist schon keine Erhebung mehr nötig. Ein falsches Maß, geht nicht. Die Skizze ist einwandfrei gezeichnet, er kann auch eine Extrusion machen ohne sich aufzuregen, da wird nichtmal die Kontur als offen angezeigt. Aber eine Hilfslinie reicht oft schon aus, und es geht nicht mehr. Also: Was darf ich nicht machen, und warum nicht? Danke für die Hilfe! lg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 11. Feb. 2011 16:56 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 09:28 <-- editieren / zitieren --> Unities abgeben:
Diese Skizze zum Bsp geht schon nicht mehr als Grundlage für eine Erhebung. Auch ist es komisch. Ich arbeite auf zwei Rechnern, wobei einer mit updates und einer ohne Inventor Updates installiert ist. Auf einem gehen manche Skizzen, auf dem andren nicht. CU, Dieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HA.WE Mitglied Kontrukteur
Beiträge: 315 Registriert: 21.04.2005 IV Prof. 2020 Vault Workgroup 2020
|
erstellt am: 12. Feb. 2011 09:56 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
für eine Erhebung braucht du 2 Skizzen auf verschiedenen "Z" Ebenen. ------------------ Gruß Hans [Diese Nachricht wurde von HA.WE am 12. Feb. 2011 editiert.] [Diese Nachricht wurde von HA.WE am 12. Feb. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HA.WE Mitglied Kontrukteur
Beiträge: 315 Registriert: 21.04.2005 IV Prof. 2020 Vault Workgroup 2020
|
erstellt am: 12. Feb. 2011 10:07 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Zitat: Original erstellt von HA.WE: für eine Erhebung braucht du 2 Skizzen auf verschiedenen "Z" Ebenen.
Signatur geändert, mit Sc hwierigkeiten ... ------------------ Gruß Hans [Diese Nachricht wurde von HA.WE am 12. Feb. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 10:14 <-- editieren / zitieren --> Unities abgeben:
Hi Ja, das ist schon klar, dass ich zwei Skizzen brauche. Es ist ja nicht so, dass ich mit dem Befehl noch nicht gearbeitet haette. Aber meine obige Skizze kann ich nicht fuer eine Erhebung verwenden, wegen der Konstruktionslinie. Und die bräuchte ich fürs bemaßen Die zweite Skizze wäre noch weit komplizierter, mit noch mehr Konstruktionslinien. Aber es geht ja schon obig gezeichnetes "U" nicht. Deswegen eben die Frage: Welche Regeln gibt es bezüglich Skizzen die für eine Erhebung verwendet werden sollen? CU, Dieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 12. Feb. 2011 10:16 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Tja, an den Hilfslinie liegt das nicht. Ich vermute einmal, dass die nicht verwendbaren Skizzen vielleicht keine vollständig geschlossene Kontur aufweisen. Stell mal eine solche, nicht funktionierende Skizze herein (wenn es nach dem Tip von Hans noch immer nicht funktioniert) Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 10:30 <-- editieren / zitieren --> Unities abgeben:
Also ich weiß nicht, wie du dein U gezeichnet hast, aber ich kann meine obige Skizze einfach nicht verwenden. Sobald ich aus obiger Skizze die Konstruktionslinie weg lösche, kann ich sie für die Erhebung verwenden. Konstrukltionslinie rein, geht nicht mehr. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 10:33 <-- editieren / zitieren --> Unities abgeben:
|
HA.WE Mitglied Kontrukteur
Beiträge: 315 Registriert: 21.04.2005 IV Prof. 2020 Vault Workgroup 2020
|
erstellt am: 12. Feb. 2011 10:34 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006
|
erstellt am: 12. Feb. 2011 10:35 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Die Skizzen sind einfach mit "Versatz" gezeichnet. Hast Du evt. die Abhängigkeitsableitung ausgeschaltet? Skizzenprofile für "Erhebung" müssen unbedingt geschlossen sein, sonst funktioniert das nicht. Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 10:38 <-- editieren / zitieren --> Unities abgeben:
Hi Bauteil ist im Anhang. ZWei identisch gezeichnete Skizzen. Obere ohne, untere mit Konstruktionslinie. Die obere kann man verwenden, die untere nicht. Lösche ich unten die Konstruktionslinie raus, funktioniert die Erhebung einwandfrei. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HA.WE Mitglied Kontrukteur
Beiträge: 315 Registriert: 21.04.2005 IV Prof. 2020 Vault Workgroup 2020
|
erstellt am: 12. Feb. 2011 10:40 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006
|
erstellt am: 12. Feb. 2011 10:44 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 10:53 <-- editieren / zitieren --> Unities abgeben:
Hi Hans: Was hast du denn für eine Version? Alle Updates? Das Problem ist folgendes: Wir müssen die Zeichnung liefern, das bedeutet, sie muss auf dem anderen Rechenr hundert Prozentig gehen. Ich hab aber keine Ahnung was für ein Rechner das ist und ob Updates usw. Aus diesem Grund bin ich her gegangen und hab IV2009 frisch installiert, ohne ein Update, weil dann die Wahrschienlichkeit am Höchsten ist, dass es auch auf jedem andren Rechner funktionieren wird. Dachte/Hoffte ich. Aber ohne die Konstruktionslinie, kann ich die Skizze nicht bemaßen, auf die muss der Winkel hin bemaßt werden. Und wie gesagt, es soll noch eine zweite, wiet kompliziertere Skizze verwendet werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 12. Feb. 2011 10:54 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Also hawaigaign, Du hast tatsächlich einen IV2009 Bug entdeckt. Ist die Hilfslinie vorhanden, lässt sich die Profilskizze nicht für die Erhebung verwenden. Du kannst Dir aber schnell und einfach behelfen: --> Hilfslinie löschen --> Erhebung durchführen --> Skizze der Erhebung auf die Eigenschaft "Sichtbar" schalten --> Skizze dann bearbeiten und Hilfslinie einfügen Gruss Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter Moderator
Beiträge: 11977 Registriert: 28.05.2002 Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw)
|
erstellt am: 12. Feb. 2011 10:59 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Oder spiel einfach mal die SPs f. 2009 auf, vielleicht wird´s dann ja besser. Das Dateiformat ändert sich innerhalb eines Release nicht => dein Kunde sollte die Datei in 2009 öffnen können, unabhängig welches SP ER intalliert hat. CU ------------------ Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HA.WE Mitglied Kontrukteur
Beiträge: 315 Registriert: 21.04.2005 IV Prof. 2020 Vault Workgroup 2020
|
erstellt am: 12. Feb. 2011 10:59 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
Ich glaube ja, dass die Updates kein Problem darstellen sollte, schon eher bei der Erstellung, wenn eines fehlen sollte, was solche Probleme beseitigt. Doch warum brauchst du zur Bemaßung eine Konstruktionsline, das kann mann doch über Abhängigkeiten steuern. Leider ist keine Bemaßung in deiner Skizze vorhanden, so dass das eine Vermutung ist. ------------------ Gruß Hans Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 12. Feb. 2011 23:46 <-- editieren / zitieren --> Unities abgeben:
Hi Dank euch für die Hilfe. Mit den ganzen Updates funktionierts soweit ganz gut, hin und wieder muss man eine Abhängigkeit mal "pfuschen", aber die Lösung funktioniert. Der Kunde muss eben alle Updates installieren, wenn ers icht eh schon hat, das weiß ich eben nicht, weshalb ich eben eigentlich wollte, dass es ohne funktioniert. Danke nochmal. Schönes Wochenende noch! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006 Inventor 2022/2023/2024 AutoCad Mechanical 2023/2024 FARO S70 FARO Scene WIN10-64 32GB WIN11-64 32GB Spacemouse Enterprise
|
erstellt am: 12. Feb. 2011 23:51 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 14. Feb. 2011 16:26 <-- editieren / zitieren --> Unities abgeben:
Hi Kan mir wer sagen, was ich bei angehämgtem File falsch mache? Zur Erklärung: Ich habe eine Erhebung über die 4 Skizzen. Mache ich nur eine Erhebung üeber die 4 Skizzen ohne die Leitkurve, dann wird das ganze nicht schön rund. Es muss aber kreisrund werden. Deshalb die äußere Kurve als 3d Skizze. Aber mit der 3d Skizze als Führung gehts nicht. Wo liegt mein Fehler? Danke, CU, Dieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 14. Feb. 2011 17:04 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 14. Feb. 2011 17:24 <-- editieren / zitieren --> Unities abgeben:
Hi Ja, danke für die Antwort. Mein Problem ist, dass sogar die 1mm schon zu viel sind. Eigentlich sollten da 0mm sein. Geht das irgendwie? Ich hab schon befürchtet, dass es daran liegen könnte. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 14. Feb. 2011 17:28 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
hawaigaign Mitglied
Beiträge: 147 Registriert: 20.07.2008
|
erstellt am: 14. Feb. 2011 17:31 <-- editieren / zitieren --> Unities abgeben:
Naja, ohne die Führungslinie gehts ja auch, mit dem Unterschied, dass das ganze außen halt etwas Eiförmig wird, ka warum, aber es funktioniert. Deshalb war mein Annahme, dass mit der Linie es einfach rund wird. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 14. Feb. 2011 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für hawaigaign
|
