Thema: Kabelpritsche als iPart (1947 mal gelesen)
|
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 12:52 <-- editieren / zitieren --> Unities abgeben:

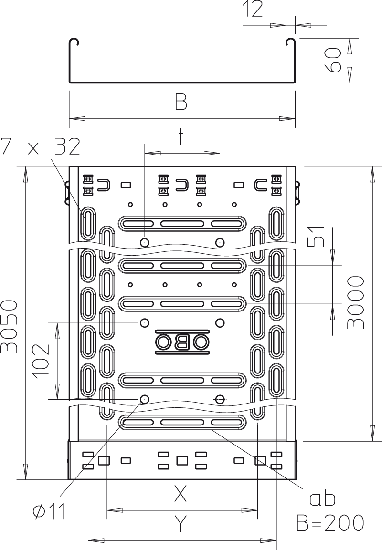

Hi, ich möchte gerne eine Kabelpritsche als iPart erstellen. Die Länge und die Breite der Pritsche soll variabel sein. Ich bekomme es nur leider irgendwie nicht hin, dass die Langlöcher sich der Länge entsprechend oft wiederholen. Habe mal das Maßbild angehangen, damit ihr ne vorstellung habt was ich meine... Vielen Dank für Eure Anregungen! Alex ------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 24. Nov. 2009 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
Hallo, wie hast du denn die Anzahl der Langlöcher mit der Länge gekoppelt wie sieht die Formel aus? Was passiert denn nun bei dir und was passiert eben nicht. Darüber hast du gar nichts geschrieben. Wenn du keine Formel haben willst und du es selber eintragen möchtest, musst du die Anzahl der Anordnung eben mit in die Tabelle nehmen. herzliche Grüsse Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 13:09 <-- editieren / zitieren --> Unities abgeben:
Sorry für die knappe Problembeschreibung... Ich machs mal etwas ausführlicher: Ich habe beiden Langlöcher unten Links gezeichnet und per Spiegeln und Rechteckige Anordnung auf die Pritsche verteilt. Die Position der Langlöcher ist fest definiert: Abstand zum Ende der Pritsche = Langloch/2 beziehungsweise Langloch für die Versetzte Langlochreihe Daraus folgt mit den gegben Maßen eine Gesamtlänge pro Langlochreihe von 64. Nun habe ich die gesamtlänge der Pritsche durch die Länge einer Wiederholung geteilt um so die benötgite Anzahl an Wiederhohlungen zu erhalten. Das Problem ist nur, dass hierbei Dezimalzahlen auftreten... ------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 24. Nov. 2009 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
|
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 13:22 <-- editieren / zitieren --> Unities abgeben:
HEX wär auch ungünstig was ich damit sagen wollte, ist dass ich davon ausgehe, dass er die Wiederholung nicht machen kann, da die Formel Werte mit Nachkommastellen generiert. ------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klitschko111 Mitglied Konstrukteur
Beiträge: 139 Registriert: 10.09.2009
|
erstellt am: 24. Nov. 2009 13:30 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
|
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 13:46 <-- editieren / zitieren --> Unities abgeben:
Irgendwie scheint das bei mir so nicht zu klappen. Wenn ich einen Wert ohne Nachkommastellen angebe, funktioniert die Wiederholung, sobal es ein per Formel entspandeneer Wwert ist, funktioniert das ganze nicht mehr. Hab das ganze jetzt Erstmal nur mit Parametern gemacht. ICh lad das Teil mal hoch... Danke im übrigen schonmal für die Hilfe! ------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Werner Kruse Mitglied Konstrukteur
Beiträge: 119 Registriert: 10.05.2002
|
erstellt am: 24. Nov. 2009 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
Hi, hast Du dich in diesem Zusammenhang schon einmal mit Funktionen, Präfixen und algebraischen Operatoren (zu finden in der IV-Hilfe)beschäftigt? Hier könntest Du fündig werden. Vielleicht hilft dir ja auch der Beitrag über längenabhängige Anordnungen von gestern weiter. [URL=http://ww3.cad.de/foren/ubb/Forum50/HTML/024232.shtml][/URL] Gruß Werner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klitschko111 Mitglied Konstrukteur
Beiträge: 139 Registriert: 10.09.2009 NX 9.0.3.4 MP4 NX 11.0.0.33 MP0 D2 Revised Dell Precision T5810 NVIDIA Quadro M4000 Win 7 64 bit 32GB RAM
|
erstellt am: 24. Nov. 2009 14:09 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
Stimmt, das von gestern war so ähnlich. Kann dein Teil leider nicht öffnen, aber vielleicht kannst du ja mal ein Bild von deiner Formel posten. Hab hier schon mal ein Beispiel was dir vielleicht weiterhelfen kann. Gruß Veit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 24. Nov. 2009 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
|
klitschko111 Mitglied Konstrukteur
Beiträge: 139 Registriert: 10.09.2009
|
erstellt am: 24. Nov. 2009 14:39 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
@W.Holzwarth damit fängt man aber nicht den Anfangs- und Endabstand mit ab. Bei bestimmten Längen kann es dir dann passieren das du nur halbe Langlöcher hast. Hab für solche Fälle einen Korrektutwert in der Formel mit eingebaut. Würde dann (Länge - 64 mm)/48 mm in diesem Fall heißen. Die Formel die ich dafür verwende ist nicht so einfach zu beschreiben. Bei interesse kann ich die aber gerne mal posten. Gruß Veit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 14:46 <-- editieren / zitieren --> Unities abgeben:
Danke schonmal für die hilfe. Leider ist mir die Inventorhilfe hier ein wenig zu ungenau. Da ich ja keine Halben Langlöcher habe, müsste ich die Funktion floor verwenden Entweder stimmt meine Syntax nicht floor(Laenge/48 oE) oder ich hab noch ein grundlegendes Verständnissproblem. Denn nach der Eingabe dieser Funktion ist der Wert 0 was natürlich ungünstig ist. Das Aussparungsbeispiel in dem besagten Thread kann ich zwar öffnen, jedoch kann ich mir die Tabele nicht anschauen, weil er mir Excel nicht öffnet. Danke für die Geduld
------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 24. Nov. 2009 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
|
klitschko111 Mitglied Konstrukteur
Beiträge: 139 Registriert: 10.09.2009
|
erstellt am: 24. Nov. 2009 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
dann habe ich es mir bis jetzt vielleicht doch zu schwer gemacht. Ich glaub ich schau mit auch mal die Funktionen an die Inventor schon parat hat. Vielleicht lässt sich das ja einfach kombinieren :-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AlexRichter Mitglied Student/Praktikant
Beiträge: 18 Registriert: 29.10.2009 Inventor 2010 Windows 7
|
erstellt am: 24. Nov. 2009 14:57 <-- editieren / zitieren --> Unities abgeben:
Sooo bin jetzt schonmal ein gutes Stück weitergekommen! Danke dafür! Mein Fehler war, dass ich keine mm in die Formel geschrieben hatte und so automatisch oE genommen wurde, dies hat das Resultat der Rechnung natrüclich beeinflusst. Ich habe jetzt zur automatischen Bestimmung der Anzahl der Löcher folgende Formel verwendet: (Laenge-64mm)/48mm Was jetzt noch klasse wäre, wäre eine automatische Vermittelung der dann generiereten Langlöcher über die Gesamtlänge der Pritsche ------------------ Windows 7 AutoCad 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 24. Nov. 2009 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter
Das kriegt man relativ einfach hin, wenn man die Quelle der Anordnung in der Mitte des Teiles plaziert, und die Reihe nach beiden Seiten wachsen läßt. Gerade Anzahl benötigt evtl. einen Offset mit der halben Teilung (Hab's nicht getestet). Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klitschko111 Mitglied Konstrukteur
Beiträge: 139 Registriert: 10.09.2009
|
erstellt am: 24. Nov. 2009 16:00 <-- editieren / zitieren --> Unities abgeben: Nur für AlexRichter

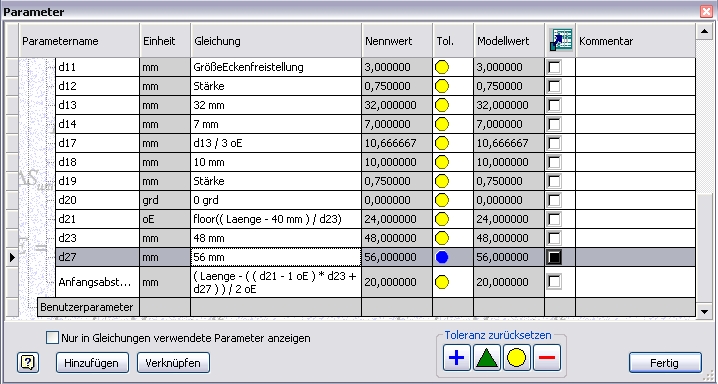

Hab da jetzt noch ein wenig verfeinert. Am besten du schaust dir die Parameterformeln in den Parametern an. Durch floor wird meine Formel auch etwas einfacher. Füg auch noch nen jpeg dabei. Dort ist d27 der Abstand vom Anfang des ersten Loches bis zum Ende des Zweiten. d23 = Teilung wichtig für die Zentrierung ist der Anfagsabstand ganz unten. Gruß Veit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
