Thema: Finde kein guten Beitrag zum Zahnstange mit Zahnrad bewegen?? (5814 mal gelesen)
|
M4st3r M M Mitglied
Beiträge: 59 Registriert: 20.11.2008
|
erstellt am: 09. Feb. 2009 19:20 <-- editieren / zitieren --> Unities abgeben:
|
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 09. Feb. 2009 19:34 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
Zitat: Original erstellt von M4st3r M M: Hallo Hat wer nen Link oder ne Anleitung wo man das gut raus ersehen kann wie man das machen muss? Finde kein guten Beitrag zum Zahnstange mit Zahnrad bewegen?? Mfg M M
wo hast Du denn gesucht? Die Suche im Forum nach "Zahnstange" ergibt u.a. auch Treffer zum Thema "Bewegung" von Zahnrad und Zahnstange Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M4st3r M M Mitglied
Beiträge: 59 Registriert: 20.11.2008
|
erstellt am: 09. Feb. 2009 19:42 <-- editieren / zitieren --> Unities abgeben:
Genau das hab ich mir angschaut aber mit den Sachen 1. eine Winkelabhängigkeit für´s Zahnrad 2. Eine passend Abhängigkeit für die Zahnstange 3. Beide mit Formelverknüpfen l = d*pi*phi/360 kann ich nichts anfangen??? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
neitreider Mitglied student
Beiträge: 103 Registriert: 15.01.2009
|
erstellt am: 09. Feb. 2009 19:50 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M

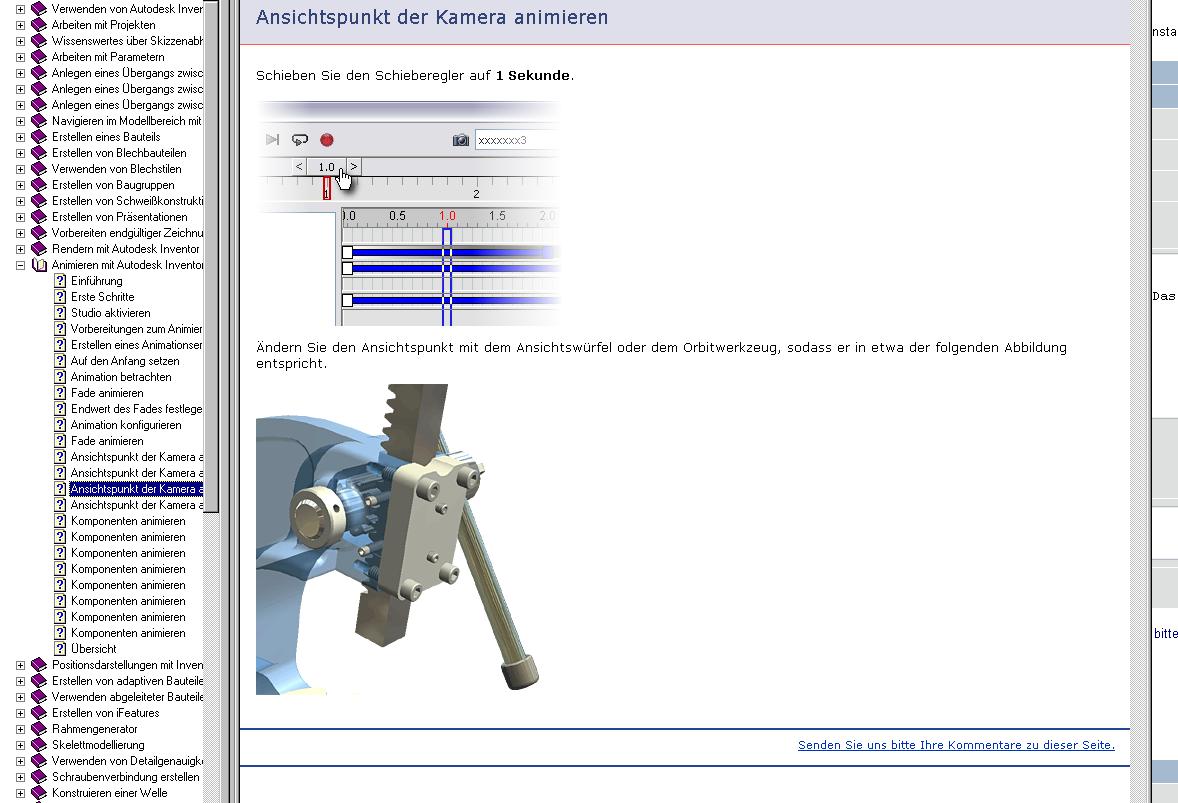

Hallo M M, Im Inwentor 2009 (die Hilfe des IV) gibt es ein Tutorial mit einer Presse die über Zahnradstange bewegt wird. Diese Presse wird an vielen Stellen in Tutorials des IV verwendet, unter anderen auch für die Animation wobei die Bewegung durch das Zahnrad realisiert wird. Die IV DAten dafür sind im Projekt Samplas abgelegt. ------------------ MFG Alex Schreiber Diplomand Ing.(FH) Entwicklung/Konstruktion Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M4st3r M M Mitglied
Beiträge: 59 Registriert: 20.11.2008
|
erstellt am: 09. Feb. 2009 19:58 <-- editieren / zitieren --> Unities abgeben:
Ja da geht es um eine Animation das bekomme ich hin. Aber ich bekomme es nicht hin bei der Baugruppe das ich das Zahnrad und die Zahnstange vernünftig zusammen bekomme. Es muss doch auch gehen in der Baugruppe das ich das Zahnrad bewegen und sich dann die Zahnstange verschiebt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter Moderator
Beiträge: 11977 Registriert: 28.05.2002 Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw)
|
erstellt am: 10. Feb. 2009 00:08 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
Ja, mit der oben beschriebenen Lösung. Aber wenn die Grundlagen der Mathematik nicht sitzen solltest Du dir ernsthaft Gedanken machen ------------------ Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
neitreider Mitglied student
Beiträge: 103 Registriert: 15.01.2009
|
erstellt am: 10. Feb. 2009 00:24 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
Zitat: Genau das hab ich mir angschaut aber mit den Sachen 1. eine Winkelabhängigkeit für´s Zahnrad 2. Eine passend Abhängigkeit für die Zahnstange 3. Beide mit Formelverknüpfen l = d*pi*phi/360kann ich nichts anfangen???
1. Winkelabhängigkeit wird Mit Winkelabhängigkeit gemach 2. Passend wird mit der Passendabhängigkeit gemacht für die Beiden kannst du die werte eingeben. 3. Damit hatte ich im IV leider noch nichts zu tun gehabt. Aber eventuell hilft dir die Abhängigkeeit Tangenial??? Man könnte ja eine Rotationsfläche um das Zahnrad erstellen (die Kreisdurchmesser müstetst dann Berechnen,oder der ist bereits bekannt) und eine Arbeitsebene für die Zahnhstange auf der richtigen Höhe erzeugen. Dann diese Arbeitselemente tangential zu einander, also die Rotationsfläche und die Arbeitsebene der Teile (diese kannst du später ausblenden). Ich kann dir aber nciht sagen ob dies funktioniert.. probieren.. Aber die Formel sieht doch ganz gescheit aus. Das würde für mich jetzt bedeuten, die Länge für den Zahnstangenvorschub wird durch die Winkelstellung des Zahnrads umgerechnet. "pi * d" ist Der Umfang des Zahnrad (im Wälzpunkt), und dann auf die Winkelstellung mit phi/360° beziehen. Weil ja pi * d eine volle Umdrehung bedeutet, musst ja die Länge hier als Funktion von phi stehen l(phi)=... Und ich könnte mir vorstellen dass der Winkel phi als Parameter von der Zahradstellung abgefragt wird. Man kann die Formel auch umstellen auf Phi (l) wenn die Zahnstange als Antriebselement dient (die Ursache für die Bewegung). Aber ob das IV unbedingt braucht weiß ich nicht. Beispiel: - Zylinderdurchmesser: 500mm - winkelstellung von 0 auf 45° -->500*pi*45°/360°=196,35 mm Die Zahnstange würde sich bei einer Drehung des Zahnrades um 45° (1/8 Umdrehung) um 196,35 mm verscheiben. Du musst dich also hier etwas einarbeiten wie man die Parameter und Formel benutzt. Die Parameter Passend für die Stange und Winkel für das Zahnrad abfragen--> Hilfe des IV.. Da wird dir auch hier (denke mal ) auch keiner weiter helfen, etwas mit der Hilfe musst du dich also schon befassen. ------------------ MFG Alex Schreiber Diplomand Ing.(FH) Entwicklung/Konstruktion [Diese Nachricht wurde von neitreider am 10. Feb. 2009 editiert.] [Diese Nachricht wurde von neitreider am 10. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310 Registriert: 02.04.2004 IV 2019 + 2020 + 2021 W7pro64 F-Secure-Safe Dell-M4600 2,13GHz 12GB Quadro2000M 15,4"1920x1080 MS-IntelliMouse-Optical SpacePilotClassic
|
erstellt am: 10. Feb. 2009 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
Zitat: Original erstellt von Charly Setter: ...die Grundlagen der Mathematik...
Langsam, Ihr Ritter, nicht gleich die große Peitsche, er will doch etwas anderes: Zitat: Original erstellt von M4st3r M M: Es muss doch auch gehen in der Baugruppe das ich das Zahnrad bewegen und sich dann die Zahnstange verschiebt?
Leider verführt 3D-CAD dazu, nicht sauber zu konstruieren sondern herumzuprobieren und mit der Maus die Bewegungen auszuführen. Möglich ist das, und zwar mit den speziellen Abhängigkeiten die auf der zweiten Registerkarte "Bewegung" zu finden (und per [?]-Icon erklärt!) sind. Die sind aber nicht zuverlässig, meiner Erfahrung nach "verglitscht" das bei mehrmaligem Betätigen allmählich. Außerdem ist das einfach eine schlechte Arbeitsweise. Es befriedigt nur den Spieltrieb! Nachher wird dann übl[ich]erweise die Bewegung eben nicht mehr getestet, dann wird an den Endlagen der Bewegung orientierungslos weiterkonstruiert und bei der Montage kommt das böse Erwachen. Besser ist, die Endstellungen duch Referenzexemplare darzustellen. ------------------ Roland www.Das-Entwicklungsbuero.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
neitreider Mitglied student
Beiträge: 103 Registriert: 15.01.2009
|
erstellt am: 10. Feb. 2009 19:05 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
|
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 10. Feb. 2009 22:57 <-- editieren / zitieren --> Unities abgeben: Nur für M4st3r M M
Zitat: Original erstellt von M4st3r M M: Ja da geht es um eine Animation das bekomme ich hin. Aber ich bekomme es nicht hin bei der Baugruppe das ich das Zahnrad und die Zahnstange vernünftig zusammen bekomme. Es muss doch auch gehen in der Baugruppe das ich das Zahnrad bewegen und sich dann die Zahnstange verschiebt?
Einfach mal das von neitreider erwähnte Modell aus den Samples öffnen und mit der Maus an der Zahnprofilwelle drehen oder die Zahnstange verschieben. Und ... geht's? Zitat: Original erstellt von neitreider: ... Die IV DAten dafür sind im Projekt Samplas abgelegt. ...
------------------ Michael Puschner Autodesk Inventor Certified Expert Scholle und Partner GmbH The most dangerous phrase in the language is: "We've always done it this way." (Grace Murray Hopper) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
