Thema: Skizze / 3D-Skizze als Mittellinie! (3035 mal gelesen)
|
Butzi
Mitglied
Konstrukteur im Feuerungsbau
   Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 22. Dez. 2008 11:23  <-- editieren / zitieren -->   Unities abgeben:
Hallo Ihr Lieben, besteht die Möglichkeit sich in der *.idw eine Skizze bzw. 3D-Skizze als Mittellinie anzeigen zu lassen?
Das Teil ist ein Benutzer-iPart, gebogener Draht, ich brauche die neutrale Faser sichtbar! Vielen dank schonmal! Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter
Moderator

Beiträge: 11977
Registriert: 28.05.2002 Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)
|
erstellt am: 22. Dez. 2008 12:23 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
Ja, solange die Skizze im PArt sichtbar und/oder verfügbar ist. ------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 22. Dez. 2008 12:49 <-- editieren / zitieren --> Unities abgeben:
Hi Charly, habe alle Skizzen (2D / 3D) im Part sichtbar geschaltet. Kann aber in der Ableitung diese leider nicht abrufen.

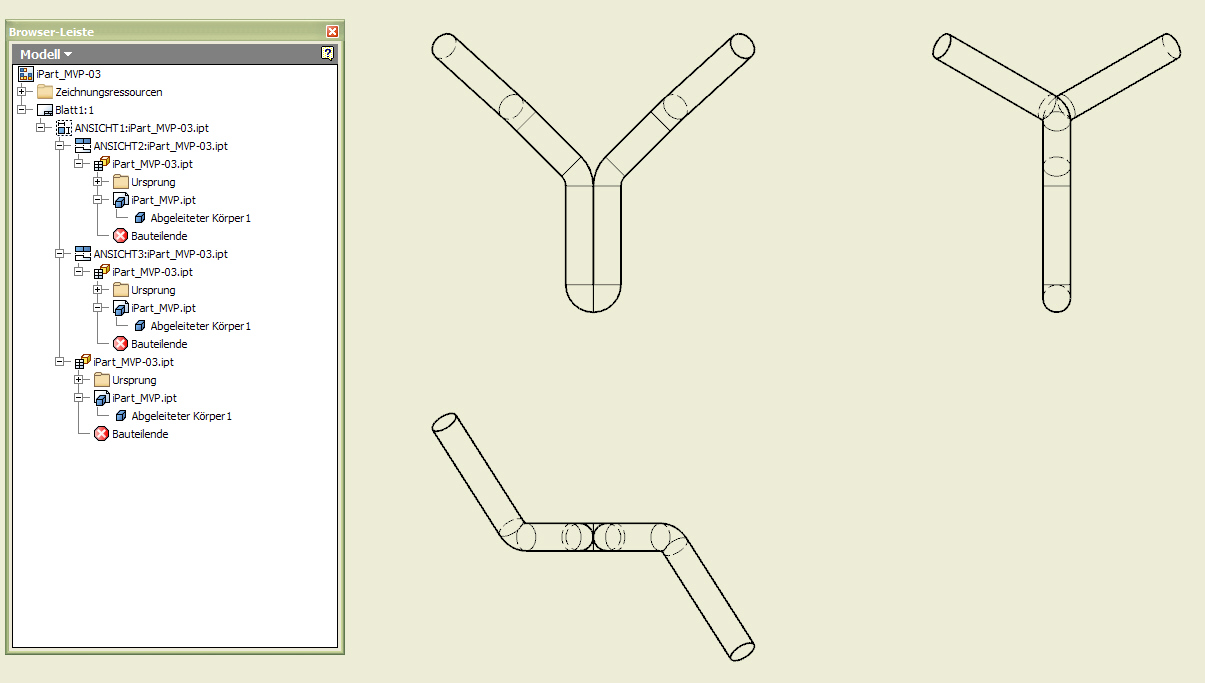

Dazu habe ich mal ein Bild der Browser-Struktur angehangen, dort sieht man, das ich in der jeweiligen Ansicht nur einen "abgeleiteten Körper" angezeigt bekomme.
Über die automatische Mittellinienfunktion bekomme ich es auch nicht hin. Was meinst du mit, und/oder verfügbar? Grüße Patrick PS: Kann man auf einen Beitrag nur einmal Unities vergeben, hab mich verklickt! ------------------
Lieber PSP als PMS www.ikb-gmbh.com [Diese Nachricht wurde von Butzi am 22. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter
Moderator
Beiträge: 11977
Registriert: 28.05.2002 Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)
|
erstellt am: 22. Dez. 2008 14:03 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
Versuche mal die Skizzen zur Wiederverwendung freizugeben. ------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 22. Dez. 2008 14:18 <-- editieren / zitieren --> Unities abgeben:
So, hab ich gemacht, funktioniert auch nicht. Hab das Ganze aber mal an einem nicht iPart getestet, und siehe da, es funktioniert. Dort habe ich die Möglichkeit, über Rechtsklick auf die entsprechende Skizze, diese einzuschließen. Somit wird die Skizze als Mittelinie sichtbar, aber leider nicht in der gespiegelten Hälfte  Ich gehe jetzt mal davon aus, das es im iPart nicht funktioniert, versuche es aber nochmal mit einem Benutzer-iPart! Ich werde berichten, bis später... Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 22. Dez. 2008 15:27 <-- editieren / zitieren --> Unities abgeben:
Jetzt habe ich alles durchgetestet, es geht nicht bei einem iPart. Im Grunde ist ein iPart ja eine abgeleitete Komponente, da sind keine Infos zum Aufbau hinterlegt. Schade, aber da kann man ja nichts machen. Irgendwo im Forum schwirrt ein Beitrag rum, in dem erklärt wird, was für Einstellungen man bei der symmetrischen Mittelinien-Funktion vornehmen muss, damit diese kaum einen Überstand hat. Hat jemand eine Idee? Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11223
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 22. Dez. 2008 18:44 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
Eine (unerprobte) Idee: sweepe entlang der 3D-Skizze einen ganz kleinen Kreis als Flächenelement, das Du ins iPart aufnimmst. Das kannst Du in der Zeichnung per RMK einscließen und wird anders als Modellkanten dargrestellt. Mit einem angepaßten Objektstil könnte ... ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 23. Dez. 2008 09:46 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, also das ist ja alles wirklich sehr "bescheiden". Jetzt hab ich ein für uns sehr zeitraubendes Teil mit dem iPart erschlagen, jetzt hab ich aber damit überhaupt keine Möglichkeiten mehr.
Ich kann an dem Teil die Mittellinie nur, mehr schlecht als recht erstellen, ich kann die neutrale Länge nicht ermitteln, usw.
Da würde ich sagen, perfekte Bedingungen um 2 1/2 Wochen Urlaub zu machen Sollte jemand von Euch noch ein paar Tipps haben, ich nehme sie dankend an. Vielen dank für die Hilfe. Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)
Beiträge: 2050
Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 23. Dez. 2008 10:44 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
Hm also ich kann das bei Rohren vollständig nutzen ... Gestreckte Länge messen : In der 3D Skizze unter Extras Kontur messen, 3D Linie anklicken, gestr. Länge ablesen. Mittellinie : In der Zeichnung auf die Ansicht, die 3D Skizze anklicken und RMK-Einschließen. ------------------
Die zehn Gebote Gottes enthalten 279 Wörter, die amerikanische Unabhängigkeitserklärung 300 Wörter, die Verordnung der europäischen Gemeinschaft über den Import von Karamelbonbons exakt 25911 Wörter. Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11223
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 23. Dez. 2008 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
hi Marcus! Bei "normalen" Teilen ist das ja kein Thema, aber bei iParts gibts in der Tochter keine 3D-Skizze. Die Flächenextrusion habe ich kurz ausprobiert, das funktioniert als WA, - wenn man will  .
------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 23. Dez. 2008 10:59 <-- editieren / zitieren --> Unities abgeben:

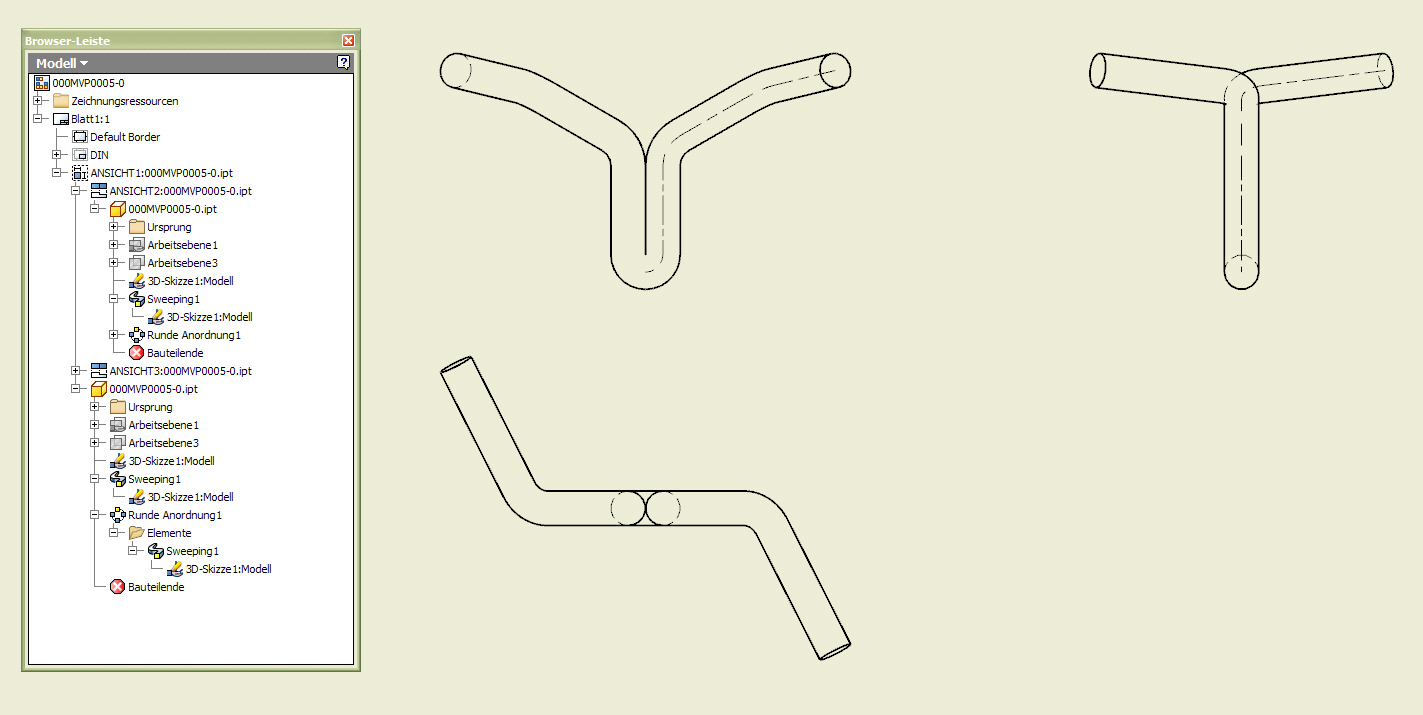

Hi nightsta1k3r, Flächenextrusion im "abgeleiteten" iPart?? Wie gehst du da vor? Bin jetzt am testen, ein mitgesweeptes Loch anzeigen zu lassen. Siehe Screenshots. Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11223
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 23. Dez. 2008 18:30 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
|
Butzi
Mitglied
Konstrukteur im Feuerungsbau
Beiträge: 349
Registriert: 03.09.2004 Intel DC E6600
ATI Fire GL V7350
- Treiber (8.323.0.0)
4GB Ram / DDR2 800Mhz
MB: Gigabyte GA-P35-DS3
2x 150GB WD Raptor
Windows XP 32 SP3
Inventor 2009 SP1
ACAD Mec 2009 SP2
PSP easy 2009 SP1
Space Navigator SE
Urlaub???
|
erstellt am: 23. Dez. 2008 20:03 <-- editieren / zitieren --> Unities abgeben:
Ich hab das Loch, was ich in der neutralen mitsweepe, jetzt auf Ø0,0001. Da sieht man es garnicht im Bauteil, in der Ableitung erscheint das Loch als verdeckte Kante entlang der Mittellinie. Das ist zwar nicht Norm, aber ich kann's bemaßen und die Schnittpunkte daran ermitteln INV halt... Aber einen Vorteil hat das Ganze, ich muss keine Mittellinien mehr erzeugen^^ An dieser Stelle nochmals frohe Weihnachten! Grüße Patrick ------------------
Lieber PSP als PMS
www.ikb-gmbh.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 23. Dez. 2008 20:53 <-- editieren / zitieren --> Unities abgeben: Nur für Butzi
Moin! Ich habe das vor etlichen Jahren in einem Kurs (mein Mastermodeling-Erweckungskurs  übrigens) so kennen gelernt, dass die Kollegen in dem Unternehmen des Vorgetragenden ein richtiges Volumen als "PipeRun" sweepen, durchgehend auch an Armaturen und so. Im Mastermodelling ist der PipeRun ein eigenes Bauteil und sowieso im Model schon auf Referenz. Wenn einem der Referenz-Linienstil nicht zusagt, kann man es in der idw "als Kanten" wählen und auf den Layer Mittellinien legen. Ohne gesondertes Bauteil könnte man auch die normalen oder verdeckten Linien auf den Layer Mittellinien legen. ------------------
Roland
www.Das-Entwicklungsbuero.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
