diese befehl funktioniert in einer großen Baugruppe nicht, wenn ich in einem Bauteil bin und an einer Skizze arbeiten, bei INV2008 ging das noch, weis jemand Rat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kraxelhuber
Mitglied
staatlich geprüfter Techniker Fachrichtung Maschinentechnik


Sehen Sie sich das Profil von Kraxelhuber an!   Senden Sie eine Private Message an Kraxelhuber  Schreiben Sie einen Gästebucheintrag für Kraxelhuber

Beiträge: 726
Registriert: 28.03.2007

MS Windows 7 64-bit;
Intel Core i7 CPU 965
@ 3.20GHz, 12GB RAM;
NVIDIA Quadro 5000 - 2,5GB;
HP LP3065 - 30" TFT Monitor;
AIP 2014

erstellt am: 08. Okt. 2008 13:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jveith.cad.de 10 Unities + Antwort hilfreich

Konnte dein Problem bei mir nicht feststellen.
Zitat:
diese befehl funktioniert in einer großen Baugruppe nicht

Was heißt denn für dich groß?

------------------
Gruß Dirk

Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken.
(David Hilbert)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jveith.cad.de
Mitglied
Konstrukteur


Sehen Sie sich das Profil von jveith.cad.de an!   Senden Sie eine Private Message an jveith.cad.de  Schreiben Sie einen Gästebucheintrag für jveith.cad.de

Beiträge: 167
Registriert: 15.12.2004

NEUER RECHNER:
Dell Precision T5500, Xeon E5640, 2,66 HHz,
6 GByte Ram, 2 x 500 GByte Sata II RAID1,
ATI FirePro5800, SpaceExplorer,
Win7-64Bit,
Inventor Suite AIS 2014, mit SP2,
AutoCad Mechanical 2014

erstellt am: 08. Okt. 2008 13:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






ich meine mich erinnern zu können, das Inventor alles was vor der Skizzenebene liegt wegschneidet, also auch auch Bauteile die sich in der Baugruppe befinden in der grade das Bauteil (in dem ich eine Skizze bearbeite) bearbeitet wird.
Kannmich auch vertun, und nur wenn ich in einer Baugruppe eine Skizze auf eine Eben lege schneidet er alles weg.

[Diese Nachricht wurde von jveith.cad.de am 08. Okt. 2008 editiert.]

[Diese Nachricht wurde von jveith.cad.de am 08. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kraxelhuber
Mitglied
staatlich geprüfter Techniker Fachrichtung Maschinentechnik


Sehen Sie sich das Profil von Kraxelhuber an!   Senden Sie eine Private Message an Kraxelhuber  Schreiben Sie einen Gästebucheintrag für Kraxelhuber

Beiträge: 726
Registriert: 28.03.2007

MS Windows 7 64-bit;
Intel Core i7 CPU 965
@ 3.20GHz, 12GB RAM;
NVIDIA Quadro 5000 - 2,5GB;
HP LP3065 - 30" TFT Monitor;
AIP 2014

erstellt am: 08. Okt. 2008 13:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jveith.cad.de 10 Unities + Antwort hilfreich




Mh, wäre mir jetzt neu das das so funktioniert haben soll. Vielleicht kann man da ja irgendwo in den Settings was einstellen...

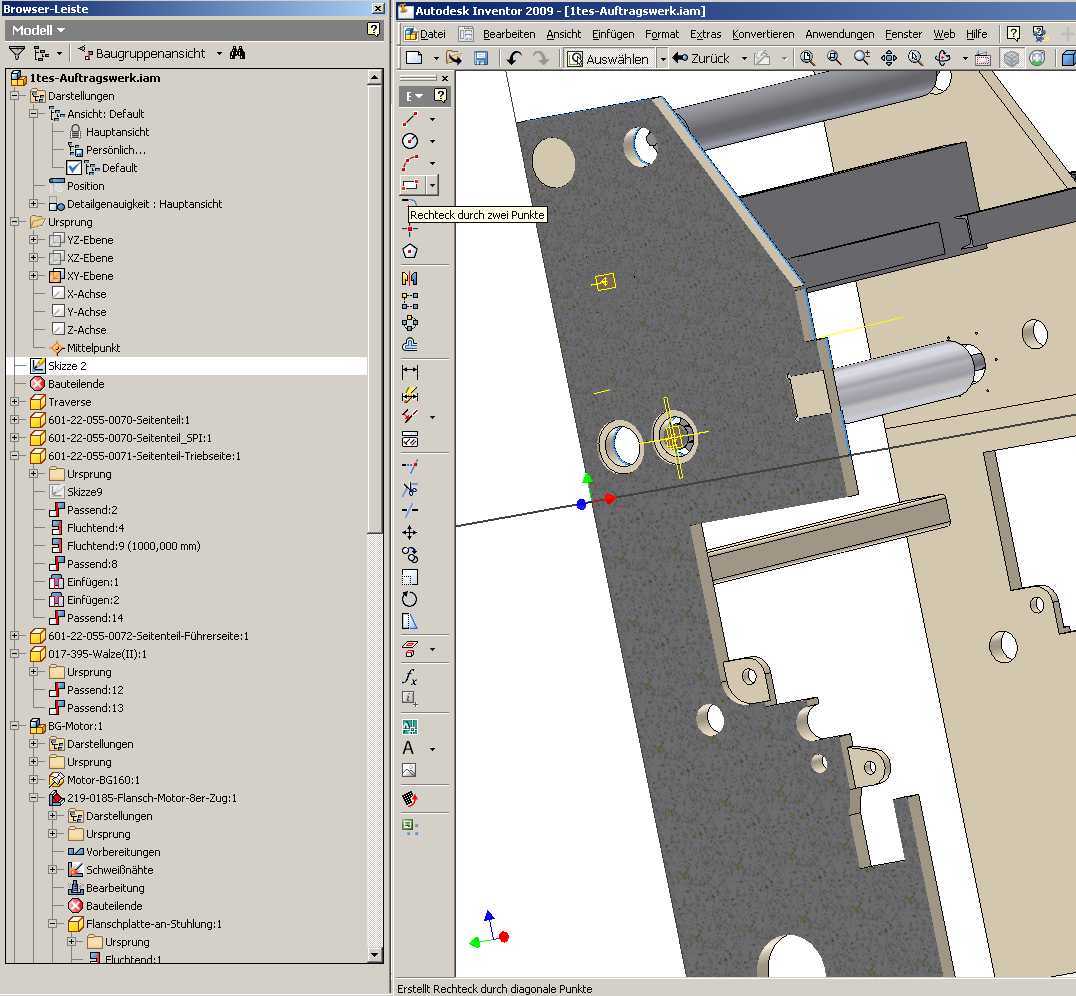

Ich weiß wohl das man sich die Geometrie in der Schnittebene projezieren kann mit der Funtion "Schnittkanten projezieren". (Siehe Anhang)

------------------
Gruß Dirk

Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken.
(David Hilbert)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 08. Okt. 2008 13:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jveith.cad.de 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von jveith.cad.de:
ich meine mich erinnern zu können, das Inventor alles was vor der Skizzenebene liegt wegschneidet, also auch auch Bauteile die sich in der Baugruppe befinden ...

Nein, das war noch nie so.

Wenn man in einem in Bearbeitung befindlichen Bauteil die Grafik an einer Skizze aufschneidet (F7), betrifft das schon immer auch nur das Bauteil und nicht die ganze Baugruppe.

Zitat:
Original erstellt von jveith.cad.de:
... bei INV2008 ging das noch, ...

Ich habe es gerade mit IV2008 getestet ... es geht definitiv nicht.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

michaelb.
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von michaelb. an!   Senden Sie eine Private Message an michaelb.  Schreiben Sie einen Gästebucheintrag für michaelb.

Beiträge: 176
Registriert: 03.09.2007

erstellt am: 08. Okt. 2008 14:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jveith.cad.de 10 Unities + Antwort hilfreich

Hallo,

Du kannst in der Baugruppe über eine oder mehrere Ebenen Schnitte anbringen, das ist aber nicht das gleiche wie im Bauteil die Grafik aufschneiden. Das geht in der Baugruppe mit dem Befehl "Schnittansicht". Vielleicht hilft Dir das weiter.
Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jveith.cad.de
Mitglied
Konstrukteur


Sehen Sie sich das Profil von jveith.cad.de an!   Senden Sie eine Private Message an jveith.cad.de  Schreiben Sie einen Gästebucheintrag für jveith.cad.de

Beiträge: 167
Registriert: 15.12.2004

NEUER RECHNER:
Dell Precision T5500, Xeon E5640, 2,66 HHz,
6 GByte Ram, 2 x 500 GByte Sata II RAID1,
ATI FirePro5800, SpaceExplorer,
Win7-64Bit,
Inventor Suite AIS 2014, mit SP2,
AutoCad Mechanical 2014

erstellt am: 08. Okt. 2008 15:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

dank Michael für den Test, dann hab ich mich wohl geirrt
